Назначение соединителя 2РМД18БПН4Г6В1

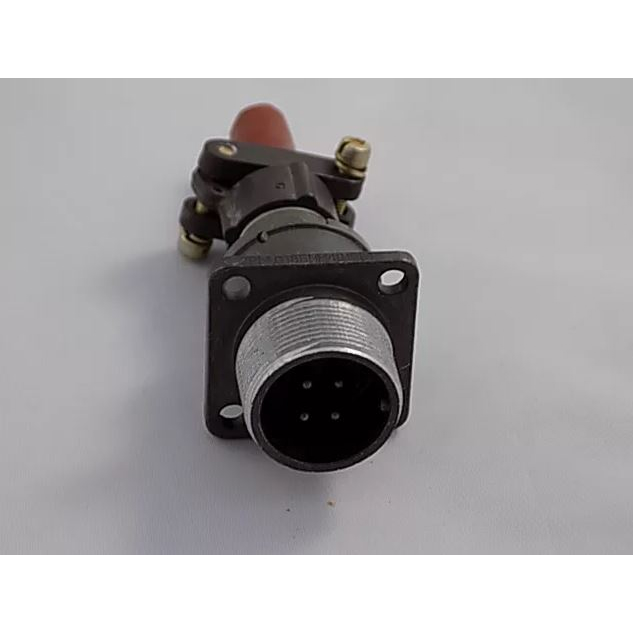

2РМД18БПН4Г6В1 — это низкочастотный цилиндрический электрический соединитель (разъём) серии «2РМД», изготовленный по советским и российским стандартам на негерметичные промышленные разъёмы. Изделие предназначено для электрического соединения цепей постоянного и переменного тока в электронной и электротехнической аппаратуре. Разъём применяется там, где требуется надёжное многократное сочленение и расчленение без потери качества контакта.

Расшифровка обозначения типа помогает точно понять назначение и конструкцию изделия.

• 2РМД — типоряд низкочастотных цилиндрических соединителей с резьбовой фиксацией.
• 18 — условный размер корпуса, посадочный диаметр около 18 мм.
• БПН — вид исполнения: вилка или розетка блочная, негерметичная.
• 4 — количество контактов.
• Г6 — вариант конструкции и исполнения.
• В1 — серебряное покрытие контактов и режим теплостойкости до +100 градусов Цельсия.

Подтверждённые особенности и технические параметры

Соединитель обеспечивает многократное сочленение и расчленение — до нескольких сотен циклов. Такая наработка позволяет использовать его в составе оборудования, которое периодически разбирается при обслуживании, поверке или замене блоков.

Максимальное рабочее напряжение обычно находится в диапазоне нескольких сотен вольт — до 560–700 вольт; конкретное значение зависит от типа испытаний и условий эксплуатации. Сопротивление контактов не превышает нескольких миллиомов, порядка 2,5 миллиома и ниже, что обеспечивает малые потери и нагрев при токовых нагрузках.

Сопротивление изоляции составляет не менее 5000 мегаом, а ёмкость между соседними контактами — до нескольких пикофарад. Эти параметры важны для цепей, где недопустимы утечки и паразитные связи.

Рабочий диапазон температур обычно лежит в пределах от минус 60 до плюс 100 градусов Цельсия, что соответствует исполнению УХЛ2.1 по ГОСТ 15150-69 и позволяет применять разъём в холодном и умеренном климате. Изделие выдерживает повышенную влажность — до порядка 98 процентов при температуре от плюс 40 до плюс 55 градусов Цельсия, а также вибрацию и ударные нагрузки, типичные для промышленного и бортового оборудования.

Сохраняемость и наработка рассчитаны на длительный срок: десятки лет хранения и тысячи часов работы в нормальных режимах.

Применение и условия монтажа

Разъём 2РМД18БПН4Г6В1 используется для соединения цепей в электронной и электротехнической аппаратуре. К типичным областям применения относятся промышленное оборудование, измерительные приборы, а также изделия военной техники. Резьбовая фиксация обеспечивает устойчивость соединения к вибрации и механическим воздействиям, поэтому разъём востребован в бортовых и подвижных системах.

Конструкция подходит как для внутреннего, так и для внешнего монтажа. Негерметичное исполнение означает, что изделие не предназначено для работы в среде с прямым воздействием воды или агрессивных жидкостей, однако заявленные показатели влагостойкости допускают эксплуатацию при высокой влажности воздуха.

Серебряное покрытие контактов снижает переходное сопротивление и стабилизирует параметры соединения при длительной работе. Количество контактов — четыре, что позволяет коммутировать силовые и сигнальные цепи в рамках одного компактного корпуса с посадочным диаметром около 18 миллиметров.

Краткие технические характеристики

1. Тип: низкочастотный цилиндрический соединитель серии 2РМД.
2. Исполнение: блочное, негерметичное.
3. Число контактов: 4.
4. Покрытие контактов: серебряное, теплостойкость до +100 градусов Цельсия.
5. Рабочее напряжение: до 560–700 вольт в зависимости от условий.
6. Сопротивление контактов: не более порядка 2,5 миллиома.
7. Сопротивление изоляции: не менее 5000 мегаом.
8. Рабочие температуры: от минус 60 до плюс 100 градусов Цельсия.
9. Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69.
10. Ресурс сочленений: до нескольких сотен циклов.
