Назначение соединителя 2РМД18БПН4Г1В1

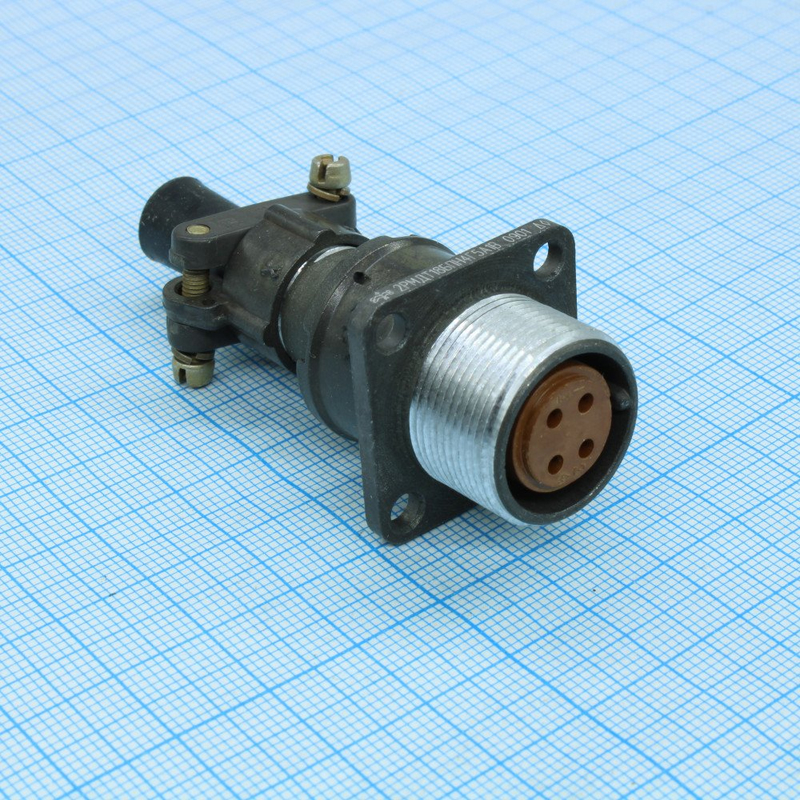

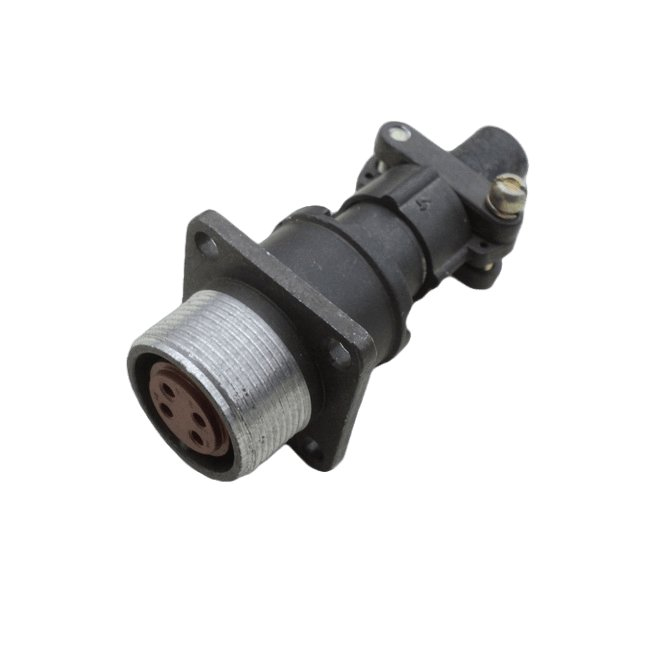

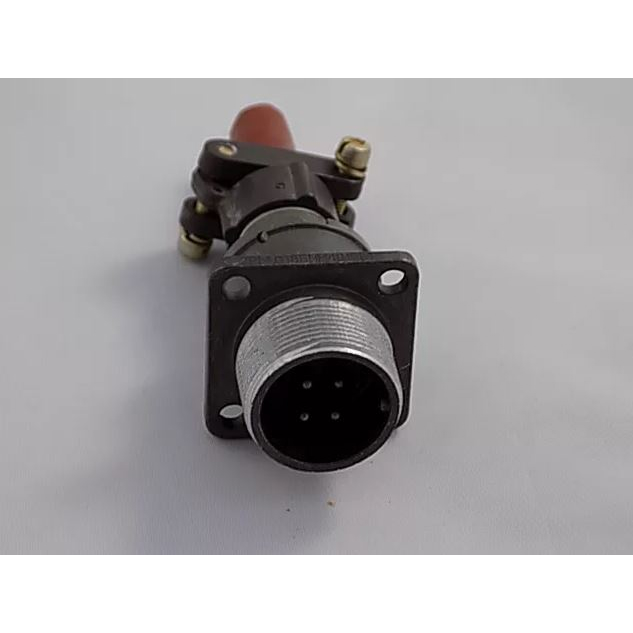

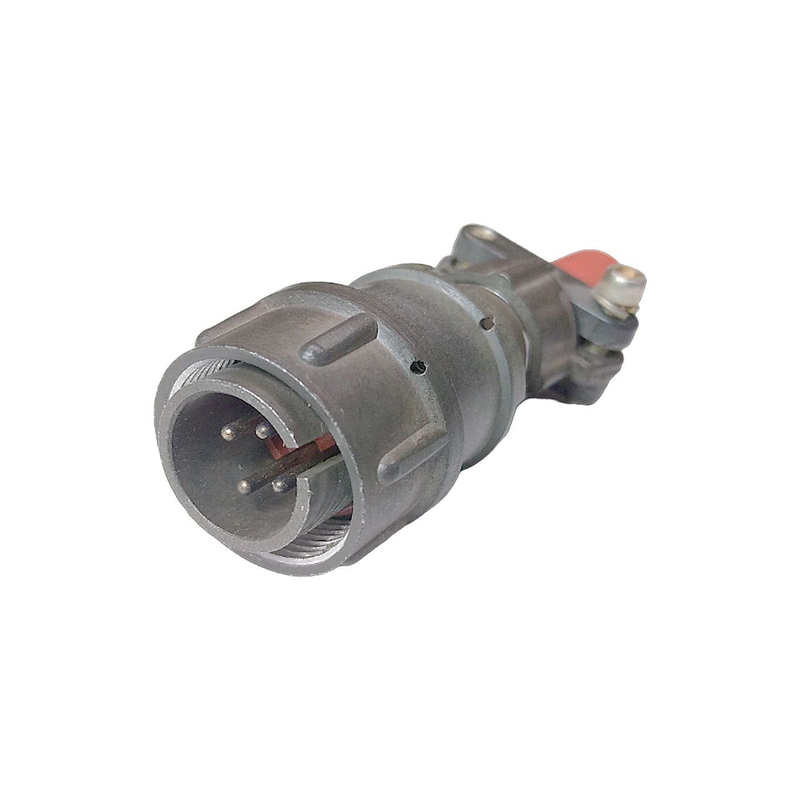

2РМД18БПН4Г1В1 — цилиндрический низкочастотный негерметичный соединитель приборного типа, относящийся к серии 2РМД18. По конструкции это розетка, предназначенная для надёжного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется там, где требуется компактное разъёмное соединение с прямым патрубком и резьбовым креплением, а также возможность коммутации цепей с повышенной токовой нагрузкой.

Обозначение 2РМД18БПН4Г1В1 рассматривается как вариант маркировки разъёма серии 2РМДТ, например 2РМДТ18БПН4Г1В1. Соединитель относится к приборным разъёмам и устанавливается непосредственно на корпус аппаратуры или приборную панель.

Подтверждённые технические особенности

Разъём оснащён четырьмя извлекаемыми контактами диаметром 1,5 мм. Максимальная токовая нагрузка составляет до 15 А на контакт и до 50 А на весь соединитель. Рабочее напряжение достигает 560 В для переменного и постоянного тока, верхняя граница рабочей частоты — до 3 МГц.

Ключевые электрические параметры:

• сопротивление контакта — не более 0,0025 Ом;
• сопротивление изоляции — не менее 5000 МОм в нормальных условиях;
• посадочный диаметр корпуса — 18 мм;
• конструкция — прямой патрубок и резьбовое соединение;
• покрытие контактов — серебро или золото.

Покрытие контактов серебром или золотом обеспечивает стабильность переходного сопротивления и надёжность работы в протяжённых цепях. Извлекаемые контакты упрощают монтаж и обслуживание соединителя.

Условия эксплуатации

Соединитель рассчитан на рабочий диапазон температур от минус 60 до плюс 100 градусов Цельсия с возможностью кратковременного нагрева до плюс 150 градусов Цельсия. Изделие выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц, пониженное атмосферное давление до 133 Па и влажность до 98 процентов при температуре плюс 40 градусов Цельсия.

Климатическое исполнение тропикоустойчивое, обозначенное как В или В1В, что допускает применение в различных условиях, включая пониженное давление. Минимальная наработка составляет 5000 часов, а ресурс по количеству сочленений-расчленений — 500 циклов.

Монтаж и применение

Монтаж соединителя выполняется обжимкой или пайкой. Сечение подсоединяемого провода — до 1 квадратного миллиметра. Установка производится в приборы с гайкой M18 на 1 или M20 на 1. Габаритные размеры: диаметр корпуса 18 мм, максимальная длина от 25 до 34 мм.

1. Подготовить провод сечением до 1 квадратного миллиметра и зачистить токопроводящую жилу.
2. Выполнить присоединение жилы к извлекаемому контакту обжимкой или пайкой.
3. Установить контакт в корпус розетки согласно маркировке.
4. Закрепить соединитель на приборе с помощью резьбового соединения и гайки M18 на 1 или M20 на 1.
5. Сочленить розетку с ответной частью до фиксации резьбового соединения.

Благодаря четырём контактам с токовой нагрузкой до 15 А на каждый контакт и рабочему напряжению до 560 В соединитель 2РМД18БПН4Г1В1 подходит для коммутации силовых и сигнальных цепей в радиотехнической и радиоэлектронной аппаратуре. Тропикоустойчивое исполнение и стойкость к вибрации, влажности и пониженному давлению расширяют область применения изделия в аппаратуре, работающей в сложных условиях.
