Назначение соединителя 2РМД18БПЭ4ШВ1

2РМД18БПЭ4ШВ1 — цилиндрический низкочастотный электрический соединитель серии 2РМД, предназначенный для соединения и разъединения электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре. Изделие применяется в составе узлов аппаратуры общего и специального назначения, где требуется надёжная коммутация цепей при воздействии внешних эксплуатационных факторов.

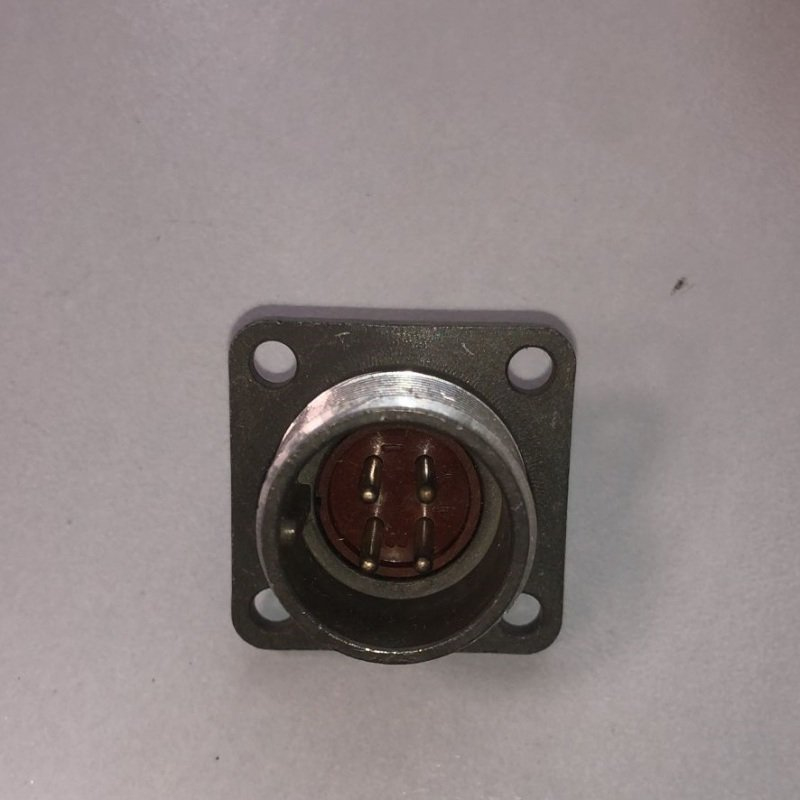

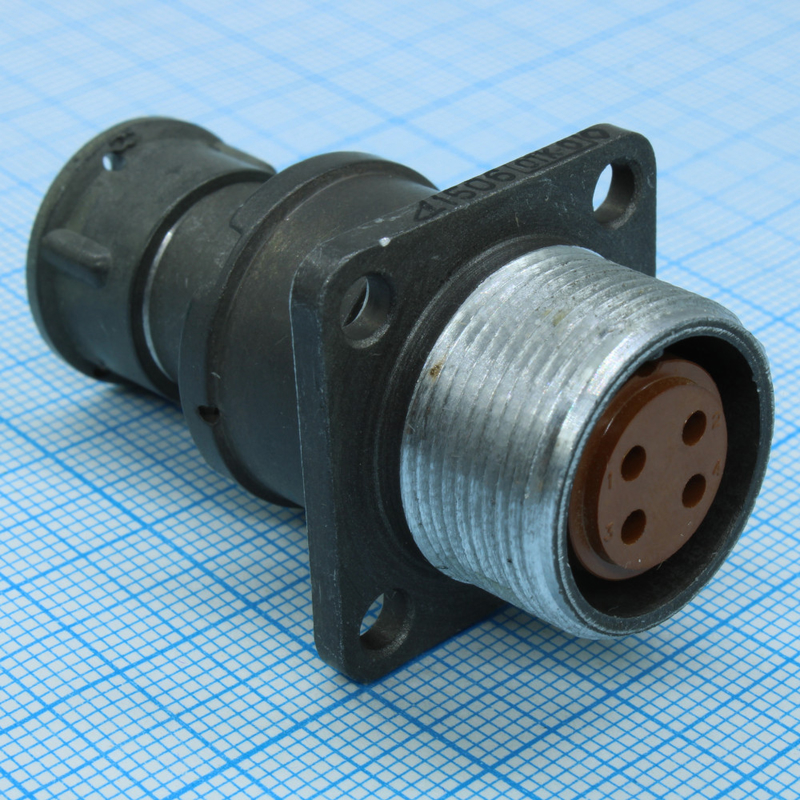

Данная модель представляет собой блочную (приборную) вилку с прямым патрубком под экранированный кабель и четырьмя контактами. Условный размер корпуса составляет 18 миллиметров, диаметр контактов — 1 миллиметр. Фиксация сочленения выполнена резьбовой, что обеспечивает устойчивость соединения к вибрационным и ударным нагрузкам.

Расшифровка обозначения и конструктивные особенности

Маркировка соединителя построена по стандартной схеме серии и содержит следующие сведения:

• 2РМД — базовый тип негерметичного цилиндрического соединителя;
• 18 — условный размер корпуса, 18 миллиметров;
• Б — блочный (приборный) корпус;
• П — прямой патрубок для экранированного кабеля;
• Э4 — четыре контакта повышенной надёжности;
• Ш — резьбовая фиксация сочленения;
• В1 — всеклиматическое исполнение с теплостойкостью до плюс 100 градусов Цельсия.

Конструкция вилки рассчитана на внутренний монтаж пайкой. Исполнение В1 является всеклиматическим и тропикоустойчивым, что допускает эксплуатацию изделия в условиях повышенной влажности и широкого диапазона температур без потери рабочих свойств.

Технические характеристики

Максимальное рабочее напряжение соединителя достигает 700 вольт, рабочая частота — до 3 мегагерц. Ток на контакт составляет от 0,8 до 2,5 ампера в зависимости от типоразмера. Диаметр контактов — 1 миллиметр, число контактов — четыре.

Изделие выдерживает вибрацию с ускорением до 1000 метров на секунду в квадрате, относительную влажность 98 процентов при температуре плюс 40 градусов Цельсия и температуру окружающей среды от минус 60 до плюс 100 градусов Цельсия. Ресурс работы составляет 500 сочленений-расчленений. Срок сохраняемости — 15 лет.

Приёмка и применение

Товар поставляется с приёмкой «5», что подтверждает соответствие изделия установленным требованиям качества для данной категории продукции. Соединитель применяется в радиоэлектронной аппаратуре, приборах и узлах, где необходима устойчивая работа при вибрации, перепадах температур и повышенной влажности.

Монтаж производится пайкой, подключение выполняется внутренним способом. Благодаря резьбовой фиксации и блочному корпусу соединитель удобен для установки на приборных панелях и в составе кабельных сборок с экранированным проводом.
