Назначение и общее описание

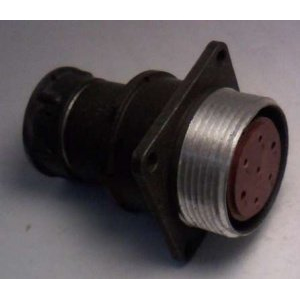

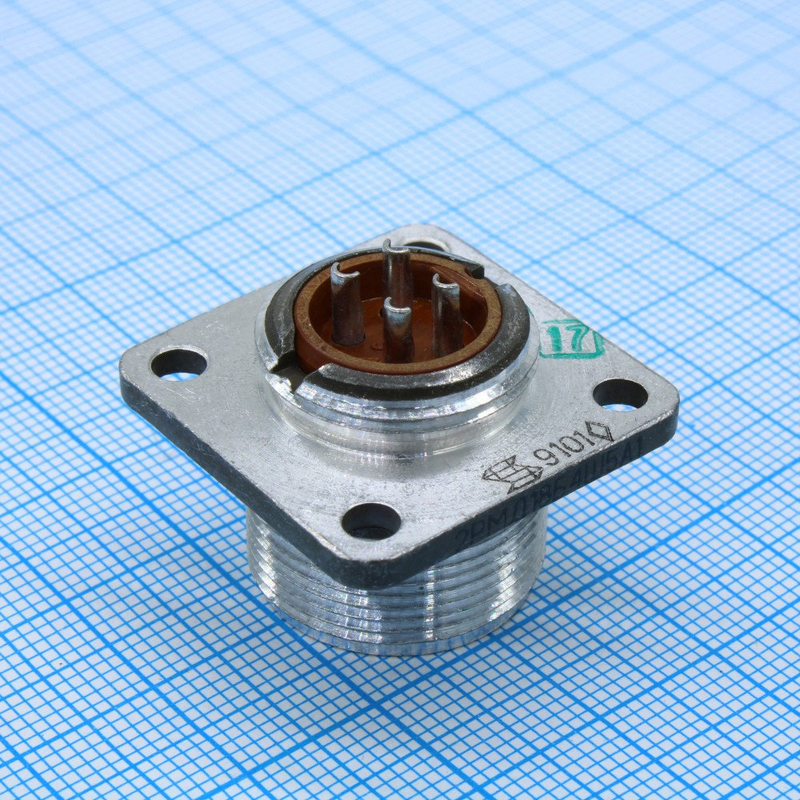

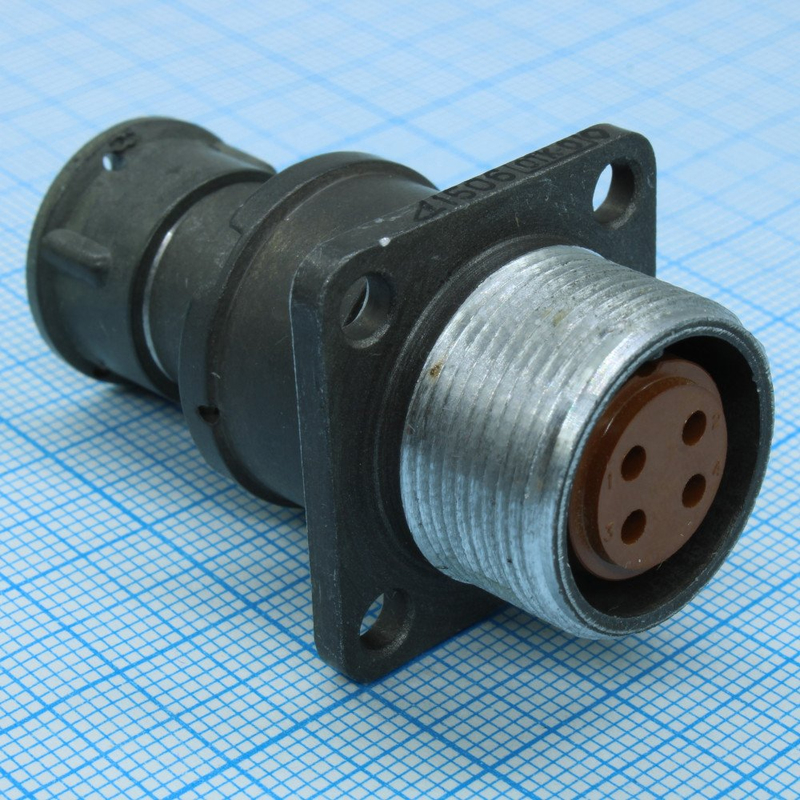

2РМД18БПЭ4ША1 «5» — цилиндрический низкочастотный негерметичный электрический разъём (соединитель) отечественного производства. Изделие предназначено для соединения и разъединения электрических цепей постоянного и переменного тока частотой до 3 МГц. Разъём относится к блочному (приборному) типу корпуса и применяется в узлах радиоэлектронной аппаратуры общего и специального назначения.

Артикул позиции — 1527. Категория — 2РМД18. Производитель в данных о товаре не указан. Приёмка изделия — «5», что подтверждает соответствие требованиям приёмочных испытаний.

Конструкция и материалы

Корпус разъёма выполнен из алюминиевого сплава АЛ-11, изолятор — из пресс-материала АГ-4. Фиксация сочленения резьбовая. Условный размер корпуса составляет 18 мм. Конструкция обеспечивает надёжное механическое соединение и стабильный электрический контакт при эксплуатации в жёстких условиях.

• Тип корпуса: блочный (приборный), негерметичный.
• Условный размер корпуса: 18 мм.
• Количество контактов: 4.
• Диаметр контактов: 1 мм.
• Покрытие контактов: серебро (по маркировке «А1»).
• Материал корпуса: алюминиевый сплав АЛ-11.
• Материал изолятора: пресс-материал АГ-4.
• Способ фиксации: резьбовой.

Технические характеристики

Максимальное рабочее напряжение разъёма достигает 560 В. Токовая нагрузка на одиночный контакт — до 15 А, суммарная нагрузка на соединитель — до 50 А. Сопротивление изоляции составляет не менее 5000 МОм. Количество сочленений-расчленений — до 500. Наработка — минимум от 1000 до 5000 часов.

Рабочий диапазон температур — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, в некоторых модификациях — до плюс 180 градусов Цельсия. Эксплуатация возможна при повышенной влажности до 98 процентов и в широком диапазоне давлений.

Условия эксплуатации и применение

Разъём выдерживает вибрации, удары и линейные ускорения, что определяет его применение в ответственных узлах радиоэлектронной аппаратуры. Изделие используется для коммутации цепей постоянного и переменного тока в составе приборных блоков и кабельных сборок.

1. Соединение и разъединение электрических цепей частотой до 3 МГц.
2. Работа в условиях вибраций, ударных нагрузок и линейных ускорений.
3. Эксплуатация при влажности до 98 процентов и в широком диапазоне давлений.
4. Применение в аппаратуре общего и специального назначения.

Комплектация, гарантийные условия и страна производства в предоставленных данных не указаны. Поставляется как отдельное изделие категории 2РМД18 с приёмкой «5».
