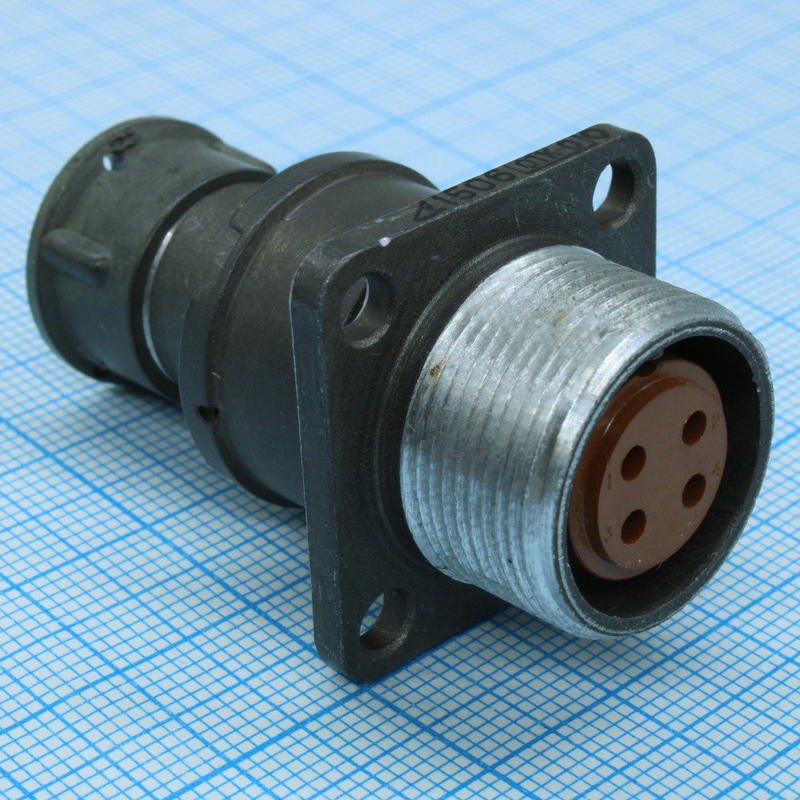

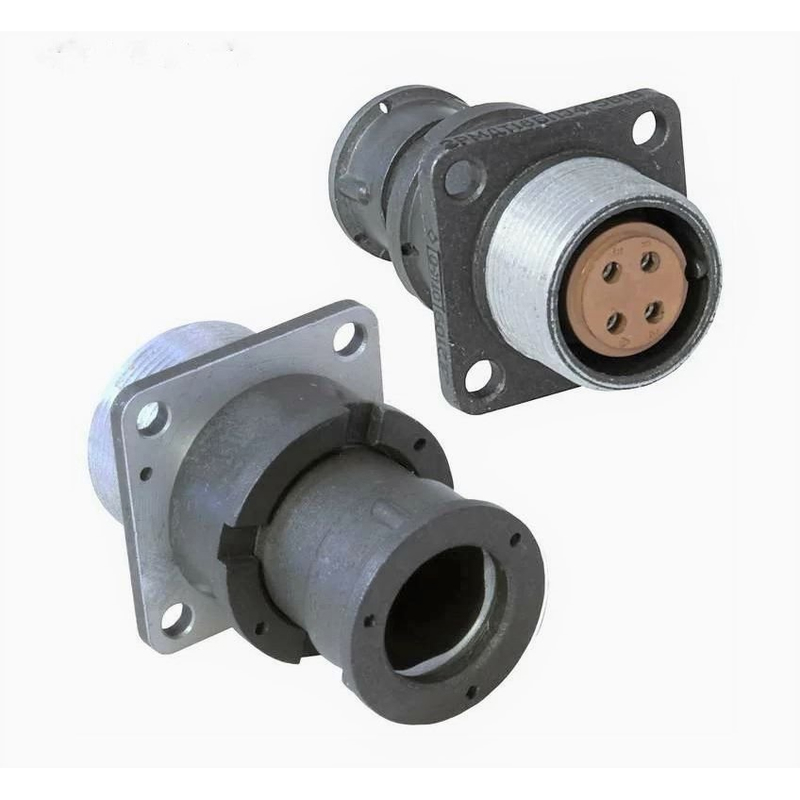

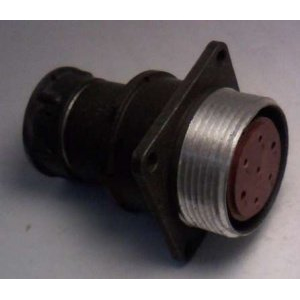

Назначение соединителя 2РМД18БПЭ4Ш5В1

Соединитель 2РМД18БПЭ4Ш5В1 — это цилиндрический низкочастотный негерметичный электрический соединитель, предназначенный для объёмного монтажа. Изделие применяется для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Рабочее напряжение составляет 560 или 700 В в зависимости от типономинала.

Конструкция предусматривает резьбовую фиксацию сочленённого положения, что обеспечивает надёжное механическое удержание вилки в ответной части при воздействии вибрации и других эксплуатационных нагрузок. Соединитель относится к негерметичному типу, то есть не предназначен для работы в условиях прямого воздействия влаги или повышенного давления.

Технические характеристики

Ниже приведены подтверждённые параметры изделия, соответствующие указанным данным.

• Тип соединителя: негерметичный.
• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69.
• Условный размер корпуса: 18.
• Вид корпуса: блочный (приборный).
• Вид патрубка: прямой.
• Вид гайки патрубка: для экранированного кабеля.
• Количество контактов: 4.
• Часть соединителя: вилка.
• Покрытие контактов: серебро.
• Теплостойкость: до 100 °С.
• Приёмка: «5».

Условия эксплуатации

Соединитель рассчитан на работу в широком диапазоне температур: рабочая температура окружающей среды — от минус 60 до плюс 100 °С. Повышенная относительная влажность воздуха может достигать 98 % при температуре плюс 40 °С.

Сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 МОм. Климатическое исполнение УХЛ2.1 подтверждает пригодность изделия для эксплуатации в умеренном и холодном климате в условиях, оговорённых стандартом.

Применение

Соединители данного типа используются в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Блочный (приборный) корпус с прямым патрубком и гайкой для экранированного кабеля позволяет монтировать вилку на шасси, панели или в составе кабельного жгута, обеспечивая экранированное подключение.

Благодаря четырём контактам с серебряным покрытием изделие подходит для передачи сигналов и питания в цепях с частотой до 3 МГц при напряжении 560 или 700 В в зависимости от типономинала.

Гарантийные показатели

Гарантийный срок хранения составляет 15 лет. Гарантийная наработка — 1000 часов во всех режимах и 100000 часов в облегчённом режиме. Указанные показатели подтверждают расчётный ресурс изделия при соблюдении условий эксплуатации, хранения и монтажа.
