Назначение разъёма 2РМД18БПЭ4ГВ1

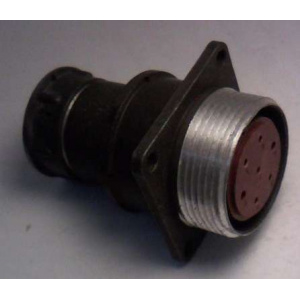

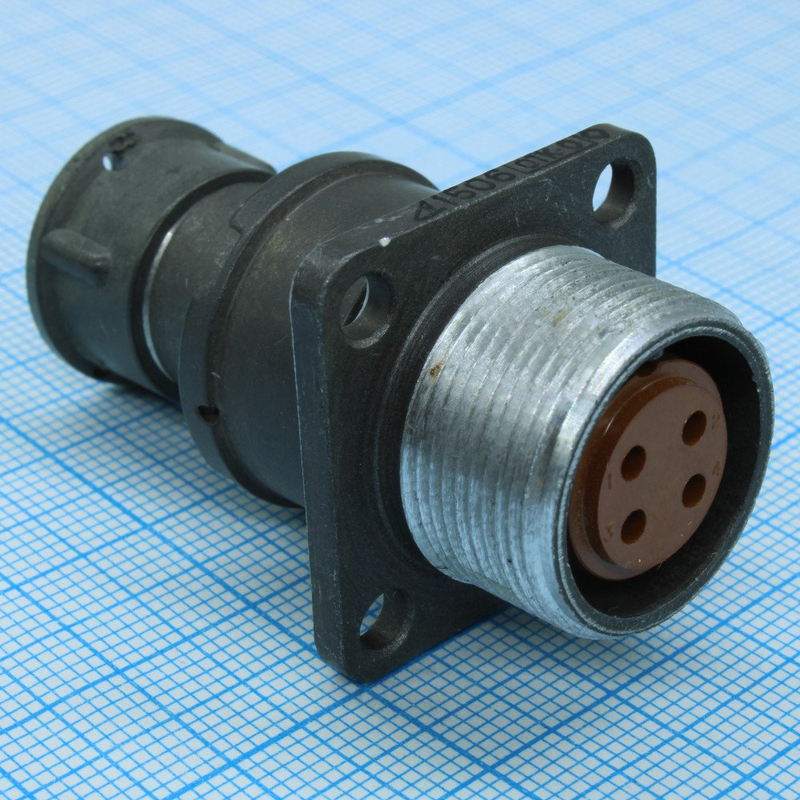

2РМД18БПЭ4ГВ1 производства «Элекон» — это блочный цилиндрический разъём (вилка) серии 2РМД, предназначенный для надёжного электрического соединения в промышленных и электромеханических системах. Изделие применяется для передачи сигналов и электрической мощности между блоками аппаратуры, кабельными сборками и внешними устройствами. Конструкция ориентирована на эксплуатацию в составе ответственных систем, где требуется стабильный контакт при механических нагрузках, вибрации и широком диапазоне температур.

Разъём имеет прямой кожух и относится к блочному типу, то есть рассчитан на внутренний монтаж в корпусе прибора или блока. Соединение с ответной частью выполняется резьбовым способом, что обеспечивает механическую фиксацию и предотвращает самопроизвольное расхождение контактов. Одношпоночная фиксация задаёт единственно верное взаимное положение частей разъёма, что важно при монтаже многоконтактных соединений.

Подтверждённые технические особенности

Ниже перечислены характеристики, заявленные для данной модели. Значения приведены в соответствии с описанием товара без дополнительных допущений.

• Тип изделия: блочный разъём (вилка) серии 2РМД «5» производства «Элекон».
• Форма: цилиндрическая, с прямым кожухом.
• Монтаж: внутренний, соединение резьбовое.
• Количество контактов: 4, диаметр контактов соответствует группе «5» и обычно составляет 1,5 мм.
• Рабочий ток на контакт: до 7–10 А, суммарно до 36–40 А.
• Максимальное напряжение: до 700 В.
• Рабочая температура: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, всеклиматическое исполнение.
• Покрытие контактов: серебро (обозначение В1).
• Фиксация: одношпоночная, с возможностью экранирования.
• Приемка: «5».

Разъём оснащён контактами с серебряным покрытием, что снижает переходное сопротивление и повышает стабильность соединения при длительной эксплуатации. Всеклиматическое исполнение допускает работу в условиях повышенной влажности и перепадов температур в указанном диапазоне. Возможность экранирования позволяет применять изделие в цепях, где требуется защита от электромагнитных помех.

Способ монтажа и применение

Монтаж разъёма выполняется пайкой или объёмным способом, что делает его пригодным для приборов с плотным внутренним расположением элементов. Изделие не является герметичным, поэтому его следует использовать в условиях, где не требуется полная изоляция от внешней среды. Разъём подходит для кабелей как без экрана, так и с экраном, что расширяет область его применения.

Основные сферы использования:

1. Авиационная и авиационно-техническая аппаратура, где важны малый вес, стойкость к вибрации и широкий температурный диапазон.
2. Промышленное оборудование и системы автоматики для передачи сигналов управления и питания.
3. Спецтехника и электромеханические системы, работающие в сложных климатических условиях.

При подборе ответной части необходимо учитывать, что серия 2РМД не взаимосочленяется с разъёмами 2РМТ из-за разной схемы контактов. Это означает, что для соединения требуется ответная часть именно серии 2РМД с соответствующей схемой расположения контактов и группой «5». Перед монтажом следует проверить совместимость по числу контактов, их диаметру и типу фиксации.

Разъём 2РМД18БПЭ4ГВ1 с приёмкой «5» ориентирован на применение в ответственных изделиях, где предъявляются повышенные требования к качеству и надёжности электрических соединений. Совокупность характеристик — четыре контакта группы «5», ток до 7–10 А на контакт, напряжение до 700 В, температурный диапазон от минус 60 до плюс 100 градусов Цельсия и серебряное покрытие контактов — делает его подходящим решением для промышленной, авиационной и специальной техники.
