Назначение соединителя 2РМД18БПЭ4ГВ1 «5»

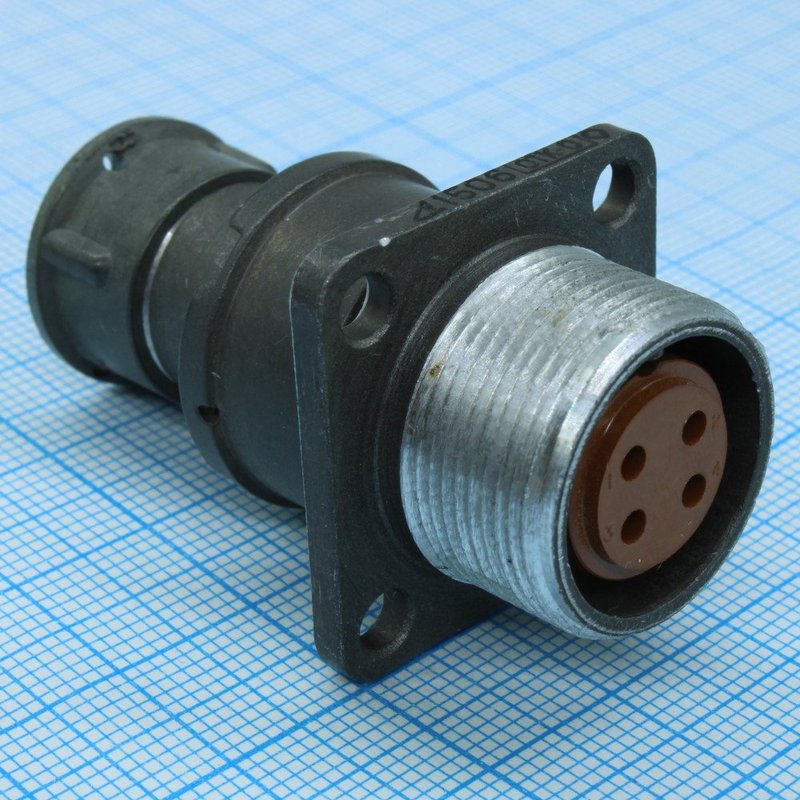

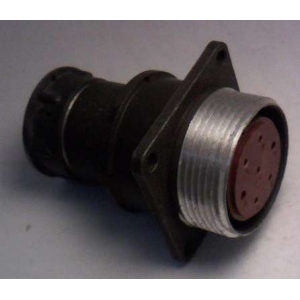

2РМД18БПЭ4ГВ1 «5» — низкочастотный цилиндрический электрический соединитель серии 2РМД, исполненный в виде блочной приборной розетки. Изделие предназначено для надёжного соединения и разъединения электрических цепей в составе различных устройств, приборов и электротехнических сборок. Розетка блочного приборного типа монтируется непосредственно на корпус прибора или блока аппаратуры и обеспечивает стабильную передачу электрического сигнала между соединяемыми цепями.

Соединитель относится к классу низкочастотных цилиндрических разъёмов и применяется там, где требуется компактное, механически прочное и электрически надёжное сочленение при воздействии внешних нагрузок. Условный размер корпуса — 18. Конструкция рассчитана на эксплуатацию в сложных условиях, характерных для подвижной техники, бортового оборудования и промышленных установок.

Подтверждённые технические особенности

Ниже приведены характеристики изделия, подтверждённые данными каталога и приёмкой «5».

• Тип изделия: розетка блочная приборная серии 2РМД.
• Условный размер корпуса: 18.
• Количество контактов: 4, тип контактов — гнездовые.
• Сочетание контактов: 5, диаметры контактов от 1,5 до 3 мм.
• Рабочее напряжение: до 560 В; максимальное напряжение: до 700 В.
• Сопротивление контактов: не более 2,5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Ёмкость между контактами: до 6 пФ.
• Максимальная рабочая частота: до 3 МГц.
• Число сочленений-расчленений: 500.
• Минимальная наработка: от 1000 до 5000 часов.
• Срок сохраняемости: 15 лет.
• Приёмка: «5».

Условия эксплуатации и механическая стойкость

Соединитель устойчив к воздействию синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением до 490 м/с², что соответствует 50 g. Изделие выдерживает механические удары одиночного действия с ускорением до 5000 м/с² (500 g) и многократные удары с ускорением до 1000 м/с² (100 g).

Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия. Соединитель сохраняет работоспособность при повышенной влажности до 98 процентов при температуре плюс 40 градусов Цельсия, а также при пониженном атмосферном давлении от 133,32 Па. Такое сочетание параметров обеспечивает применимость изделия в условиях вибрации, ударов, перепадов температур, влажности и разреженной атмосферы.

Область применения

2РМД18БПЭ4ГВ1 «5» применяется в авиационной технике, судостроении, промышленной электронике и других отраслях. Соединитель используется для создания герметичных или негерметичных соединений электрических цепей в сложных условиях эксплуатации, в том числе в составе бортового оборудования, приборных блоков и промышленных систем управления. Розетка блочного приборного исполнения удобна для монтажа на корпусе устройства и обеспечивает многократное сочленение и расчленение в процессе технического обслуживания.

Комплектация и исполнение

Изделие поставляется в виде розетки блочной приборной серии 2РМД с корпусом и контактами гнездового типа. Артикул — 1525. Категория — 2РМД18. Производитель в предоставленных данных не указан. Сведения о стране производства, гарантии и дополнительной комплектации в каталоге отсутствуют.
