Назначение

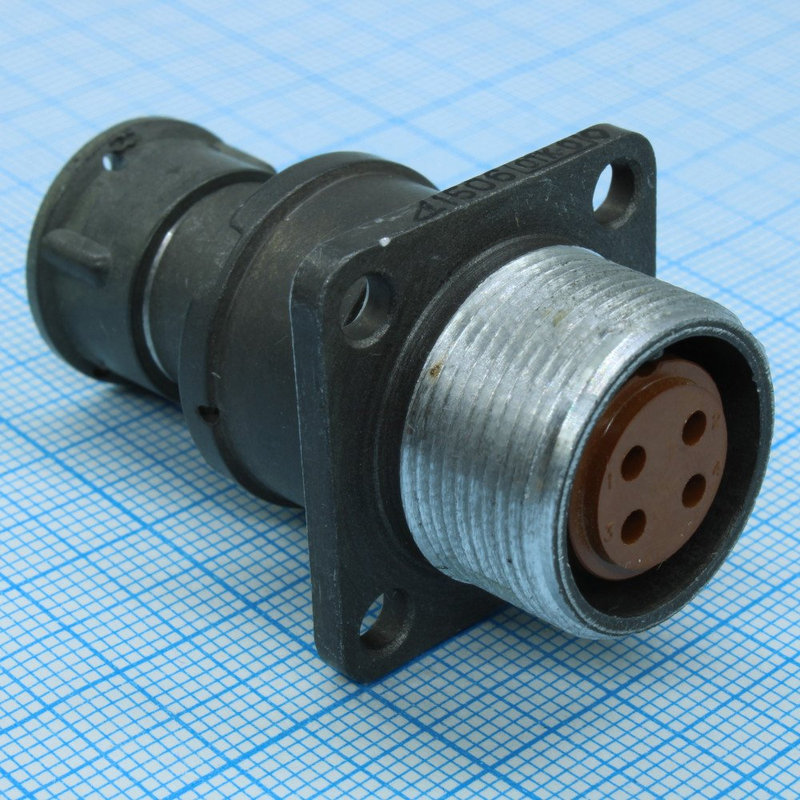

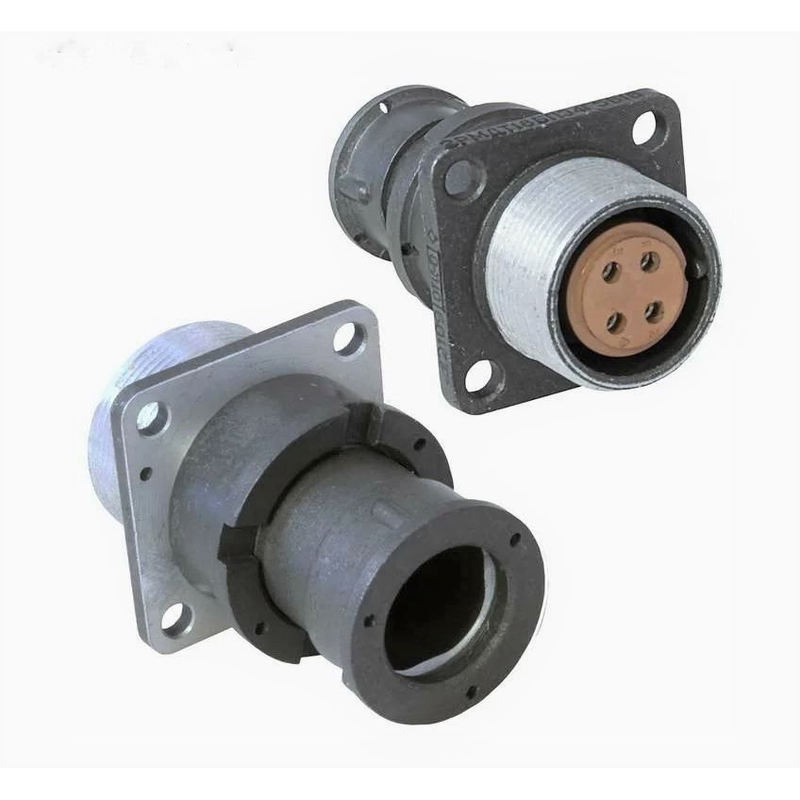

2РМД18БПЭ4Г5В1 «5» — блочная розетка соединителя типа 2РМД, предназначенная для работы в электрических цепях переменного и постоянного тока с частотой до 3 МГц. Изделие применяется для внутреннего объёмного монтажа, то есть для установки внутри приборов, блоков и шкафов, где требуется компактное неразъёмное соединение ответной части с корпусом и надёжная коммутация нескольких силовых цепей.

Розетка имеет приборный (блочный) корпус с прямым патрубком и гайкой, рассчитанной на экранированный кабель. Конструкция предусматривает резьбовое сочленение и одношпоночную поляризацию корпусов, что исключает неправильную стыковку.

Технические характеристики

Условный размер корпуса — 18. Количество контактов — 4, все контакты одного диаметра 1,5 мм. Покрытие контактов — серебро. Исполнение по части соединителя — розетка.

• Максимальная токовая нагрузка на одиночный контакт — 15 А.
• Максимальная суммарная токовая нагрузка на соединитель — 50 А.
• Максимальное рабочее напряжение — 560 В.
• Максимальное испытательное напряжение в нормальных климатических условиях — 1850 В.
• Максимальное испытательное напряжение при давлении 399,96 Па (3 мм рт. ст.) — 350 В.
• Сопротивление контактов — не более 2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Ёмкость между контактами — не более 6 пФ.
• Усилие расчленения соединителей — не более 34,7 Н (3,5 кгс).
• Хвостовики контактов допускают присоединение проводов сечением не более 1 мм².
• Длина патрубка — 48 мм, масса патрубка — не более 10,5 г.

Теплостойкость изделия — плюс 100 градусов Цельсия.

Условия эксплуатации

Розетка рассчитана на работу в умеренном и холодном климате, климатическое исполнение УХЛ2.1. Рабочая температура — от минус 60 до плюс 100 градусов Цельсия, предельная температура — от минус 60 до плюс 70 градусов Цельсия, смена температур — от минус 60 до плюс 180 градусов Цельсия. Относительная влажность — до 98 процентов при температуре плюс 25 градусов Цельсия.

По атмосферному давлению нормируются рабочее значение 133,32 на 10 в минус 12 степени Па (10 в минус 12 степени мм рт. ст.), предельное значение 12 кПа (90 мм рт. ст.) и повышенное рабочее давление 506 кПа (5 кгс на кв. см).

• Вибрация синусоидальная в диапазоне от 1 Гц до 5000 Гц с амплитудой ускорения 490 м/с².
• Акустический шум в диапазоне от 50 Гц до 10 кГц с уровнем звукового давления 170 дБ.
• Механический удар многократного действия — пиковое ускорение 1000 м/с², длительность от 1 мс до 5 мс.
• Механический удар одиночного действия — пиковое ускорение 5000 м/с², длительность от 0,1 мс до 2 мс.
• Линейное ускорение — 2000 м/с².

Ресурс, применяемость и приёмка

Минимальная наработка составляет 5000 часов, число сочленений-расчленений — 500, минимальный срок сохраняемости — 15 лет. Совокупность этих параметров определяет применение розетки в составе приборных соединителей ответственного назначения, где важны стойкость к вибрации, ударам и широкому диапазону температур.

Товар поставляется с приёмкой «5», что подтверждает соответствие изделия установленным требованиям по данной категории приёмки. Производитель в предоставленных данных не указан.
