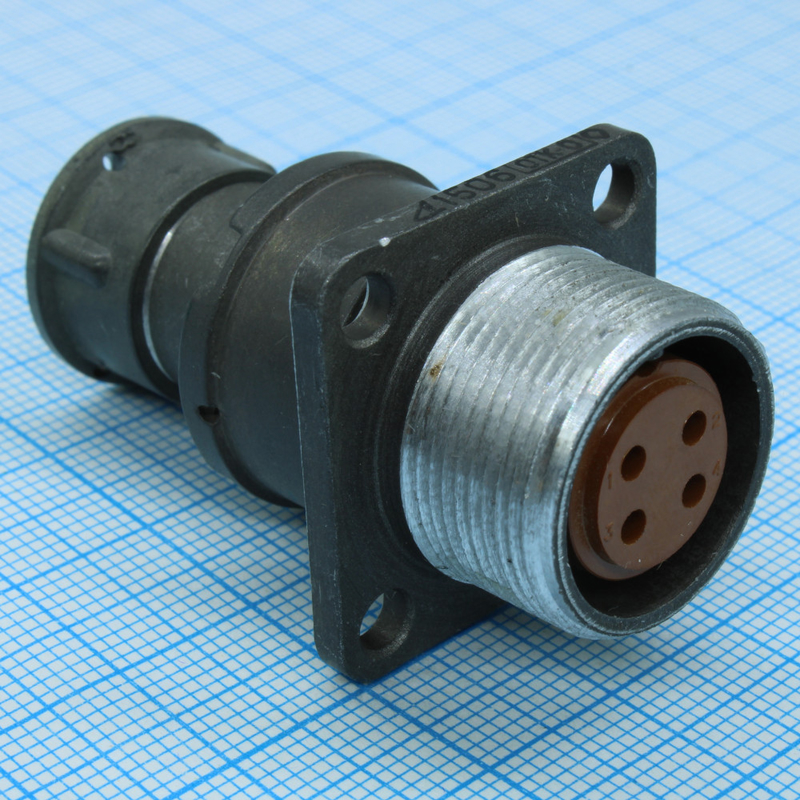

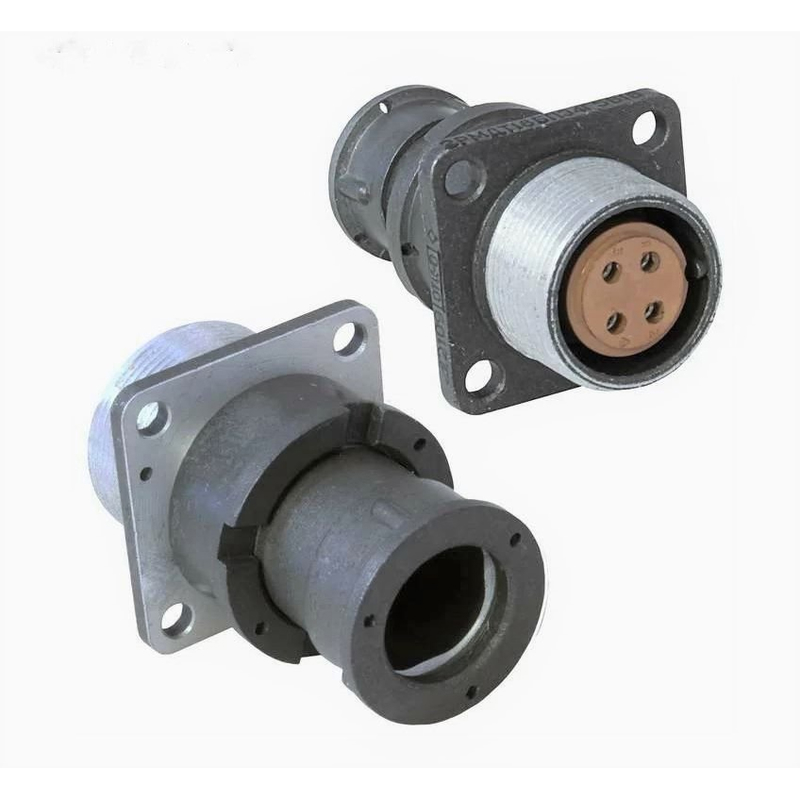

2РМД18БПЭ4Г5В1 — это тип цилиндрического электрического соединителя, предназначенного для ручного соединения и разъединения электрических цепей. Он относится к серии 2РМД, которая включает в себя различные исполнения для разных условий эксплуатации.

Основные характеристики:

• Тип соединителя : Негерметичный, климатическое исполнение УХЛ2.1 по ГОСТ 15150-69.

• Количество контактов : 4.

• Рабочее напряжение : Не более 560 В или 700 В в зависимости от типономинала.

• Максимальная токовая нагрузка на одиночный контакт : Не более 15 А.

• Максимальная общая токовая нагрузка : Не более 50 А.

• Сопротивление контактов : Не более 0,0025 Ом.

• Материал контактов : Серебро или золото.

• Рабочая температура : От -60°C до +100°C.

• Сопротивление изоляции : Не менее 5000 МОм в нормальных климатических условиях.

Конструктивные особенности:

• Вид корпуса : Блочный (приборный), обозначается буквой "Б".

• Вид патрубка : Прямой, обозначается буквой "П".

• Вид гайки патрубка : Для экранированного кабеля, обозначается буквой "Э".

• Часть соединителя : розетка, обозначается буквой "Г".

• Сочленение : Резьбовое с одношпоночной поляризацией.

• Покрытие контактов : Серебро, обозначается буквой "В".

• Теплостойкость : До 100°C, обозначается цифрой "1".

Применение:

Этот соединитель используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения
