Назначение разъёма 2РМД18БПЭ

2РМД18БПЭ — это цилиндрический разъём ручного соединения, относящийся к серии 2РМД. Он предназначен для надёжного соединения электрических цепей в приборных блоках. Изделие применяется в цепях постоянного и переменного тока с частотой до 3 МГц, при нагрузке до 700 В и токах до 260 А. Разъём обеспечивает стабильный электрический контакт в составе ответственных узлов и рассчитан на эксплуатацию в жёстких условиях.

Конструктивные особенности и характеристики

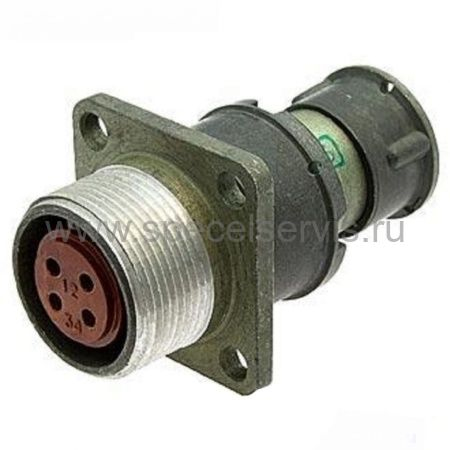

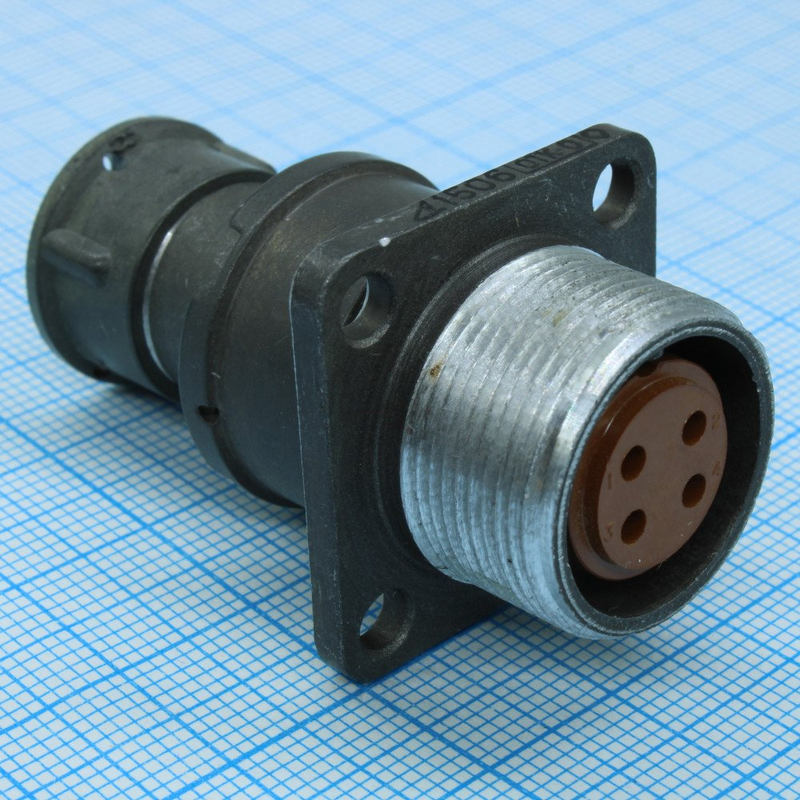

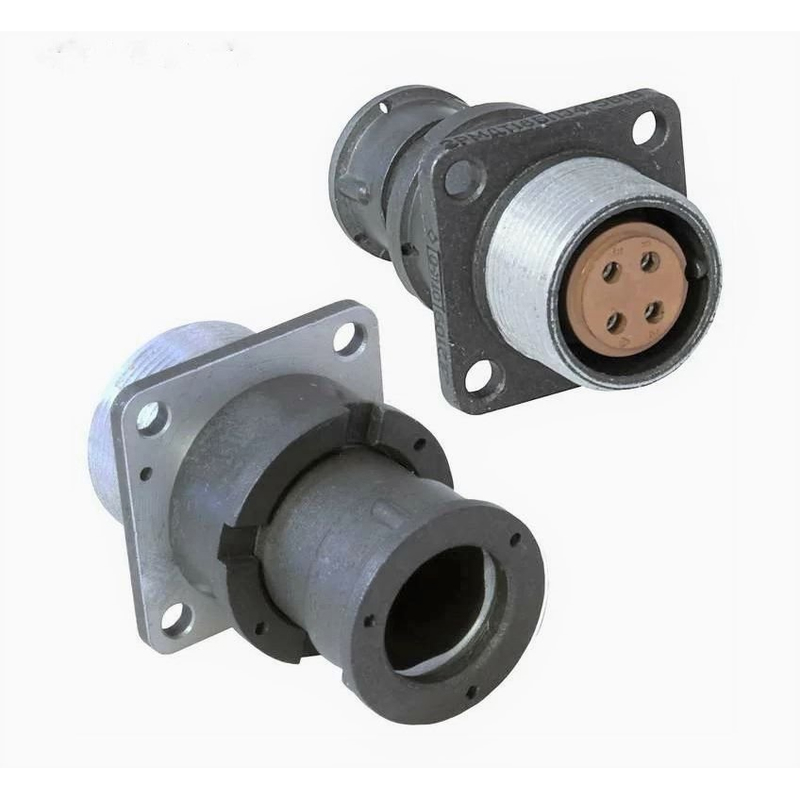

Разъём имеет условный размер корпуса 18. Тип корпуса — блочный (приборный), без левой резьбы, с прямым патрубком. Количество контактов — 4. Материал контактов — золото или серебро. Сопротивление контактов составляет не более 0,0025 Ом. Ёмкость между контактами — до 6 пФ.

Рабочая температура изделия — от минус 60 до плюс 100 градусов Цельсия. Всеклиматическое исполнение обеспечивает устойчивость к следующим воздействиям:

• вибрация в диапазоне от 1 до 5000 Гц с ускорением до 50 g;
• удары с ускорением до 500 g;
• повышенная влажность 98 процентов при температуре 40 градусов Цельсия;
• низкое атмосферное давление, вплоть до 10 в минус 12 степени Паскаля.

Условия эксплуатации и надёжность

Минимальная наработка разъёма 2РМД18БПЭ составляет от 1000 до 5000 часов. Количество циклов сочленения и расчленения — до 500. Сопротивление изоляции — не менее 5000 МОм. Гарантийный срок хранения — от 15 до 25 лет. Срок службы рассчитан на жёсткие условия эксплуатации, включая воздействие низкого атмосферного давления.

Область применения

Благодаря блочному исполнению и высокой механической прочности разъём применяется в приборных блоках, где требуется быстрое и надёжное ручное соединение электрических цепей. Он подходит для использования в составе оборудования, работающего при интенсивной вибрации, ударных нагрузках, повышенной влажности и в условиях разрежённой атмосферы. Конструкция с четырьмя контактами и материалом покрытия на основе золота или серебра обеспечивает низкое переходное сопротивление и стабильность параметров в течение всего срока службы.
