Назначение разъема

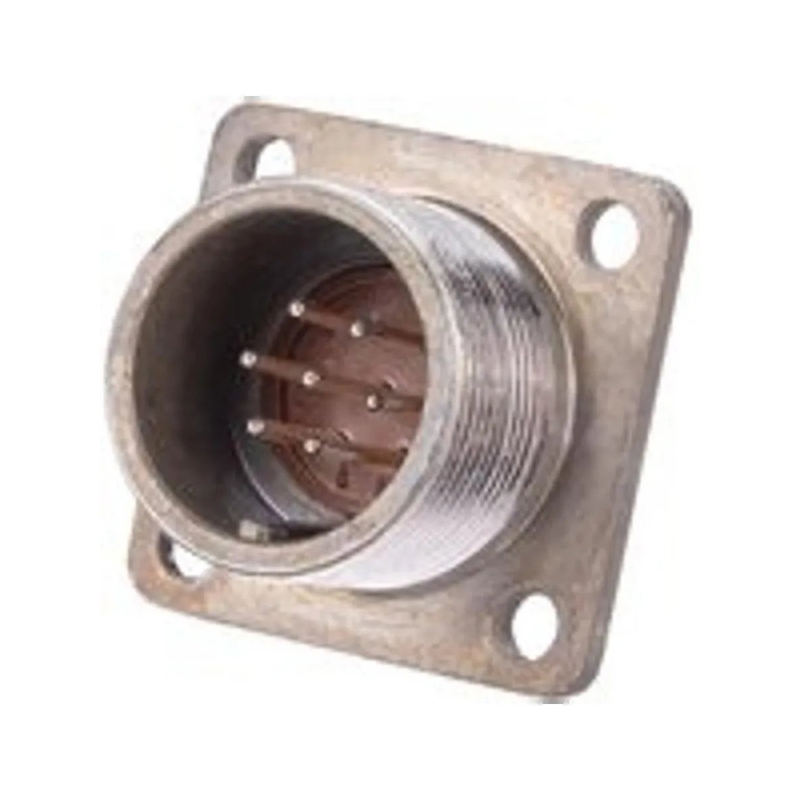

Разъем 2РМД18б7Ш1В1В производства «Исеть» относится к серии низкочастотных цилиндрических электрических соединителей 2РМ/2РМД. Такие соединители предназначены для соединения цепей постоянного и переменного тока, включая низкочастотные радиоцепи. Изделие применяется там, где требуется надежное электрическое соединение с высокой механической прочностью и устойчивостью к внешним воздействиям, в частности в промышленной, телекоммуникационной и военной аппаратуре.

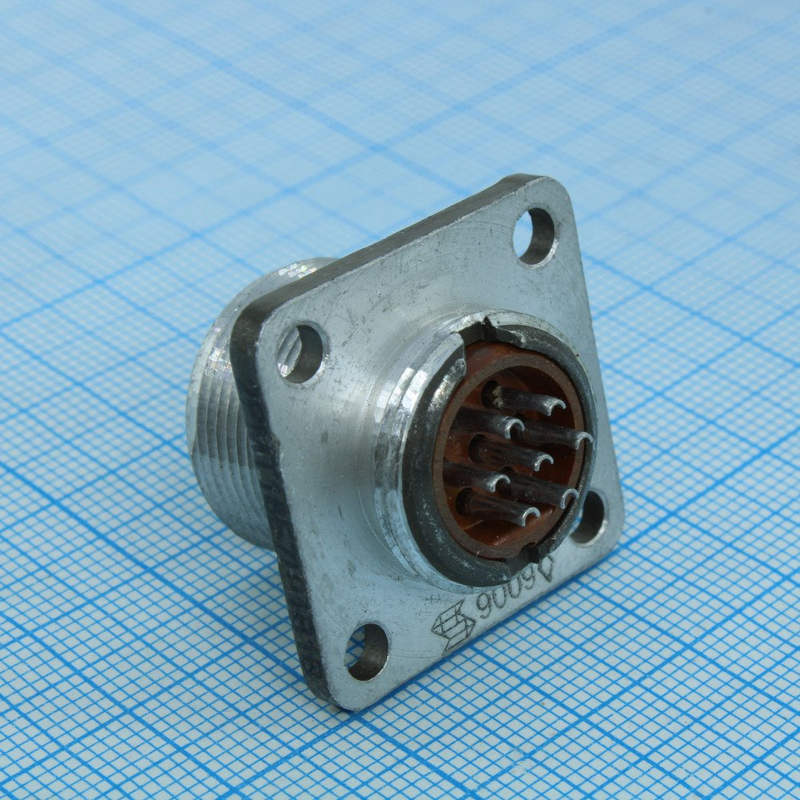

По конструкции данный соединитель представляет собой блочную (приборную) вилку всеклиматического исполнения. Вилка оснащена штырьковыми контактами и сочленяется с ответной розеткой, чаще всего типа 2РМД18б7Г1В1В или аналогичной, с помощью резьбового замка и одношпоночной поляризации. Это исключает неправильное включение и надежно фиксирует соединение.

Расшифровка обозначения

Маркировка 2РМД18б7Ш1В1В построена по стандартной схеме, принятой для этой серии соединителей:

• 2РМД — низкочастотный цилиндрический соединитель с уникальной системой ориентации и резьбовой фиксацией.
• 18 — условный размер корпуса (диаметральный ряд).
• б — вид корпуса: блочный (приборный, без патрубка).
• 7 — количество контактов, равное семи штукам.
• Ш — часть соединителя: вилка с штырьковыми контактами.
• 1 — конфигурация контактов, обычно базовая схема размещения в данной серии.
• В — всеклиматическое (тропико- и влагостойкое) исполнение.
• 1 — температурный класс, как правило, с работой до 100 градусов Цельсия и серебряным покрытием контактов.

Дополнительная пометка «5» в маркировке и в характеристиках VirtueMart соответствует приемке «5». Это может относиться к модификации или специфическому варианту исполнения, принятому у производителя «Исеть». Год выпуска указан как 2007.

Особенности конструкции

Корпус соединителя выполнен из диэлектрика, чаще всего из карболита или аналогичного термореактивного пластика. Контакты — штырькового типа с серебряным покрытием, которое обеспечивает хорошую проводимость и устойчивость к окислению. Такое исполнение контактной пары способствует стабильной работе в условиях повышенной влажности и перепадов температур.

Всеклиматическое исполнение означает тропико- и влагостойкость. Резьбовой замок в сочетании с одношпоночной поляризацией надежно фиксирует сочленение и исключает неправильное подключение. Блочный (приборный) корпус без патрубка предназначен для монтажа непосредственно в приборах и модулях.

Электрические параметры

Приведенные ниже значения являются справочными для данной серии и зависят от конкретных технических условий:

• Рабочее напряжение — до 600–1000 вольт постоянного или переменного тока.
• Токовая нагрузка одного контакта — порядка 10–15 ампер постоянного тока.
• Суммарная нагрузка соединителя — до 50 ампер и выше в зависимости от схемы коммутации и охлаждения.
• Сопротивление изоляции — обычно не менее 5000 мегаом.
• Электрическая прочность изоляции — 1,5–2 киловольта и выше при кратковременном испытательном напряжении.

Применение

Разъем востребован в промышленной, телекоммуникационной и военной аппаратуре, где требуется надежное низкочастотное соединение с высокой механической прочностью и устойчивостью к внешним воздействиям. «Исеть» поставляет такие соединители как часть комплектных изделий или отдельных блоков, поэтому их часто можно встретить в приборах и модулях, где применяются стандартные 2РМ-разъемы.

Подтвержденные характеристики

• Артикул: 20087.
• Категория: 2РМД18.
• Производитель: «Исеть».
• Приемка: «5».
• Год: 2007.
• Часть соединителя: вилка блочная (приборная) с семью штырьковыми контактами.
• Исполнение: всеклиматическое, температурный класс 1.
• Покрытие контактов: серебряное.
