Назначение разъёма 2РМД18Б7Ш1В1В Исеть

Разъём 2РМД18Б7Ш1В1В российского производителя «Исеть» относится к серии цилиндрических электрических соединителей 2РМД, выполненных по стандартам ГОСТ и техническим условиям, принятым в отечественной радиоэлектронной промышленности. Изделие предназначено для коммутации кабельных и блочных линий питания и сигналов в стационарной и бортовой радиоэлектронной аппаратуре, где требуются надёжные многоконтактные соединения с механической фиксацией.

Основное назначение — соединение электрических цепей между блоками аппаратуры, кабельными сборками и внешними устройствами. Разъём применяется в блоках радиоэлектронной аппаратуры, системах электропитания, цепях управления и других узлах, где необходима передача сигналов и питающих напряжений через разъёмное сочленение с повторяемой точностью ориентации контактов.

Подтверждённые особенности конструкции

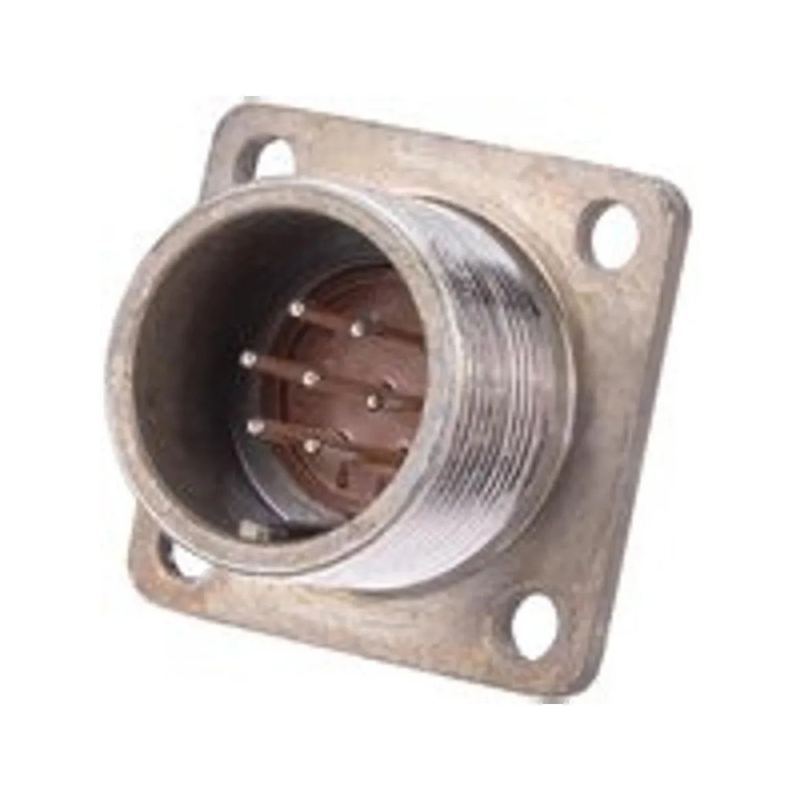

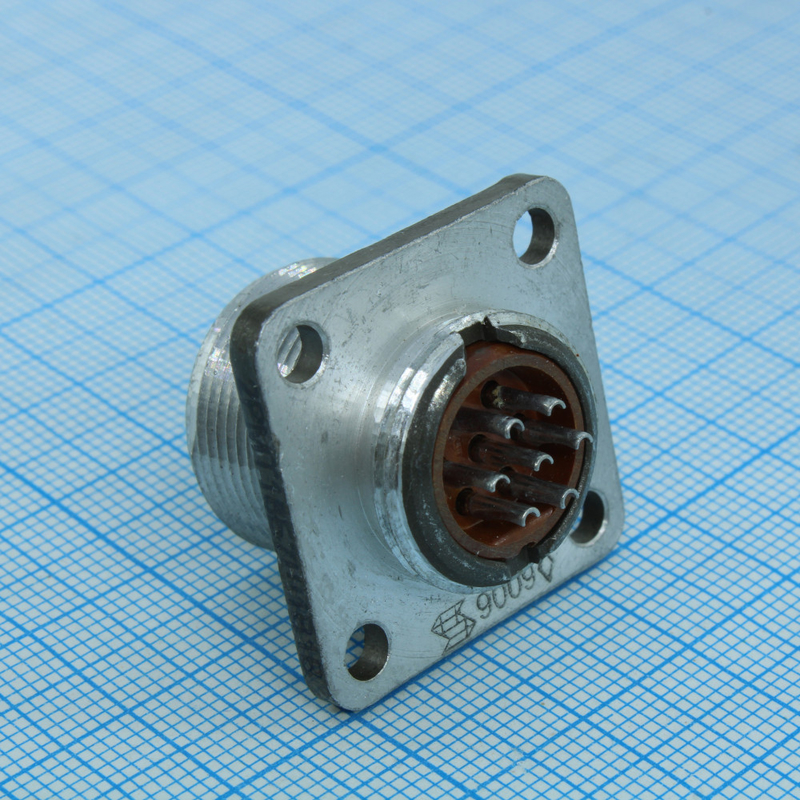

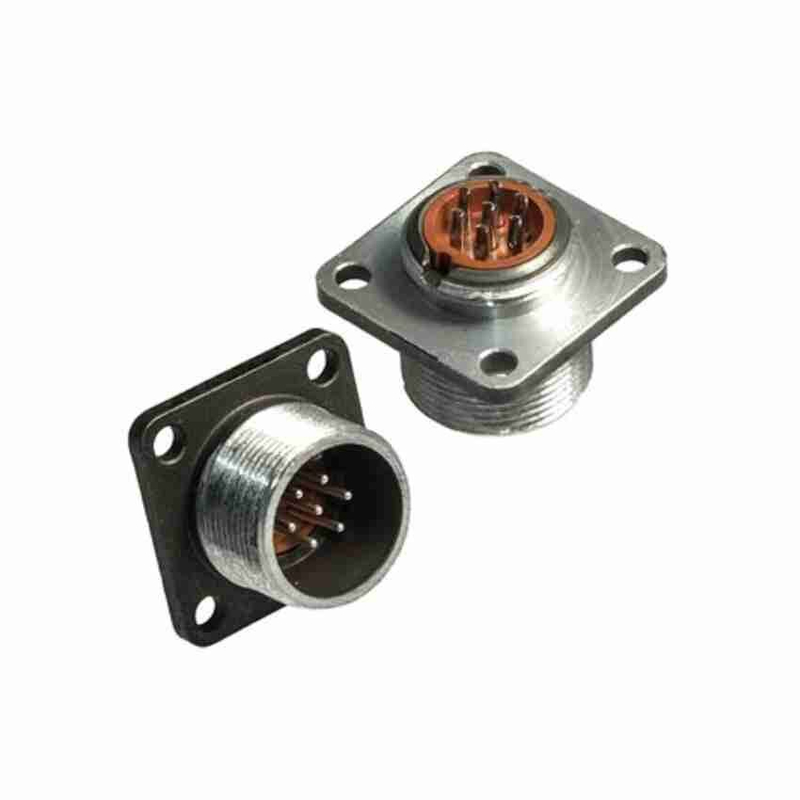

Согласно данным каталога, изделие представляет собой вилку блочного исполнения — это прямо указано обозначением «Б» в составе маркировки. Разъём относится к неконсервативному (негерметичному) типу, то есть не предназначен для работы в условиях прямого воздействия влаги и агрессивных сред без дополнительной защиты корпуса аппаратуры.

Условный размер корпуса составляет 18 миллиметров. Сочленение с ответной частью резьбовое, с одношпоночной поляризацией, что исключает неправильную ориентацию и самопроизвольное расчленение под воздействием вибрации. Обозначение «Ш» в маркировке указывает на штыревое исполнение контактной части (вилка со штырями). Количество контактов — 7 штук.

Монтаж контактов выполняется пайкой непосредственно в контактные лепестки, либо с использованием переходных монтажных плат, входящих в состав блочного корпуса. Кожух в данной модификации отсутствует.

Технические характеристики

Для серии 2РМД с 7-контактным исполнением типичны следующие значения электрических параметров, аналогичные по порядку величин для модификации 2РМД18Б7Ш1В1В:

• Максимальное рабочее напряжение — до 560–700 вольт постоянного или переменного тока.
• Токовая нагрузка — около 7 ампер на контакт в стационарном режиме, значение зависит от схемы включения и условий охлаждения.
• Сопротивление контактов — не более нескольких миллиом, что обеспечивает малые потери и нагрев в месте соединения.
• Сопротивление изоляции — не менее 1000–5000 мегаом.
• Электрическая прочность изоляции — порядка 1800–2300 вольт в зависимости от исполнения.
• Климатическое исполнение — обычно УХЛ2 либо всеклиматическое.
• Диапазон рабочих температур — примерно от минус 60 до плюс 100 градусов Цельсия; точный диапазон определяется паспортом изделия.

Совместимость и применение

Разъём проектируется под стандарты ГОСТ и ТУ и ориентирован на совместимость с другими сериями отечественных цилиндрических соединителей — 2РМ, 2РМТ, 2РМД, 2РМДТ. Совместимость обеспечивается при сочленении вилки с розеткой того же условного размера корпуса 18 миллиметров и при аналогичной схеме расположения контактов.

Типовые области применения включают:

1. Блоки радиоэлектронной аппаратуры специального и общего назначения.
2. Системы электропитания и распределения постоянного и переменного тока.
3. Цепи управления, сигнализации и межблочной коммутации.
4. Бортовая аппаратура, работающая в условиях вибрации и перепадов температур.

Изделие выпускается российским предприятием «Исеть», специализирующимся на производстве соединителей для радиоэлектронной аппаратуры. При подборе ответной части и монтажных элементов следует руководствоваться эксплуатационной документацией и картой конкретного исполнения, поскольку точные габариты и отдельные параметры зависят от модификации.
