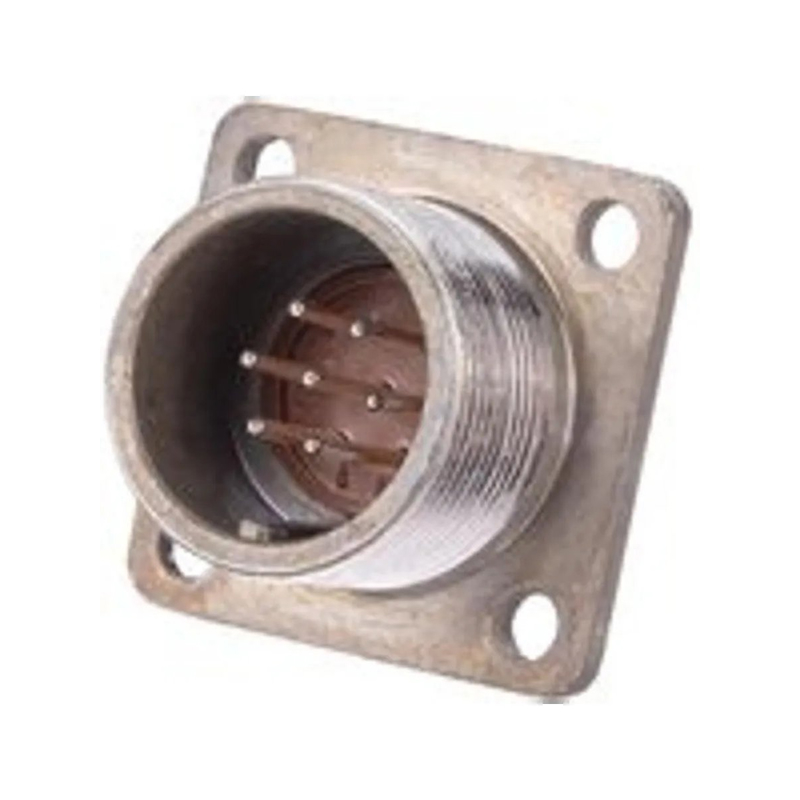

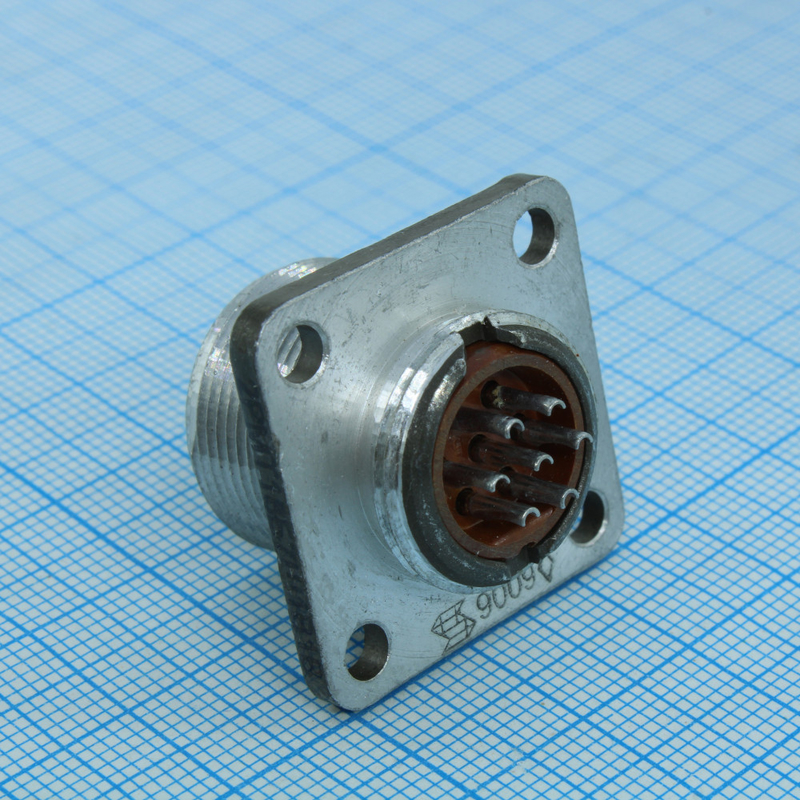

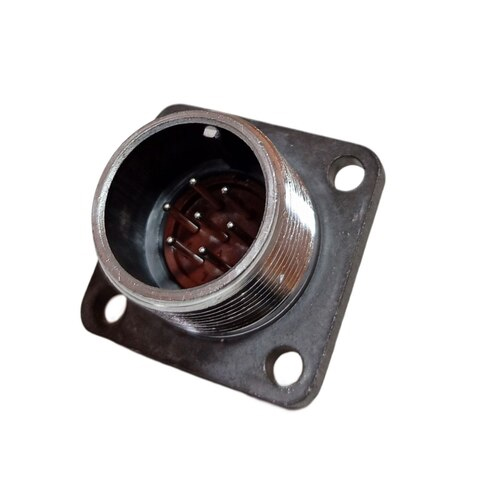

Назначение соединителя 2РМД18Б7Ш1В1В

Соединитель 2РМД18Б7Ш1В1В производства компании Элекон относится к серии цилиндрических низкочастотных разъёмов 2РМ (2РМД) и предназначен для электрического соединения цепей в радиоэлектронной аппаратуре. Изделие применяется для внутреннего монтажа в узлах специального и общего назначения, где требуется компактное, надёжное и при этом экранированное соединение с возможностью многократного сочленения и расчленения.

Основная задача данного разъёма — обеспечить стабильную передачу электрического сигнала и питающих напряжений между блоками аппаратуры при воздействии широкого спектра климатических и механических факторов. Благодаря экранированной конструкции соединитель позволяет снизить уровень электромагнитных помех и защитить передаваемый сигнал от внешних наводок, что особенно важно в устройствах с высокой плотностью монтажа.

Подтверждённые технические особенности

Конструкция разъёма соответствует условному размеру корпуса 18 мм и оснащена семи контактами. Ниже перечислены ключевые параметры изделия, заявленные производителем.

• Тип разъёма: негерметичный цилиндрический соединитель серии 2РМД.
• Способ сочленения: резьбовой, с одношпоночной поляризацией корпусов, что исключает неправильное соединение.
• Рабочий ток: до 7 А на контакт.
• Максимальное рабочее напряжение: до 700 В.
• Сопротивление изоляции: не менее 1000 МОм.
• Диапазон рабочих температур: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Климатическое исполнение: всеклиматическое (УХЛ или по ТУ ГЕО.364.126ТУ).
• Ресурс сочленения-расчленения: не менее 500 циклов.
• Наработка: минимум 5000 часов.
• Покрытие контактов: серебро (индекс В в обозначении).
• Способ монтажа: объёмная пайка.

Разъём состоит из вилки или розетки, при этом монтажная часть может быть выполнена как в прямом, так и в угловом исполнении. Такая вариативность позволяет применять соединитель в стеснённых условиях компоновки аппаратуры.

Применение и условия эксплуатации

Соединитель 2РМД18Б7Ш1В1В рассчитан на внутренний монтаж экранированными и неэкранированными кабелями. Экранированное исполнение корпуса обеспечивает защиту цепей от взаимных и внешних помех, что делает изделие востребованным в составе радиоэлектронных блоков, пультов управления, измерительной и специальной техники.

Объёмная пайка контактов предъявляет определённые требования к технологии монтажа: присоединение проводов выполняется пайкой с последующей укладкой жгута, что обеспечивает надёжный и долговечный электрический контакт. Всеклиматическое исполнение позволяет эксплуатировать разъём как в отапливаемых помещениях, так и на открытом воздухе, включая районы с холодным и влажным климатом.

Серебряное покрытие контактов снижает переходное сопротивление и повышает стабильность соединения при многократных циклах сочленения. Совокупность перечисленных характеристик — рабочий ток до 7 А, напряжение до 700 В, широкий температурный диапазон и ресурс не менее 500 циклов — определяет применение разъёма в ответственных узлах, где требуется предсказуемое поведение соединителя на протяжении всего срока службы.

Краткое резюме

2РМД18Б7Ш1В1В от Элекон — это цилиндрический экранированный соединитель с семью серебрёными контактами, резьбовым сочленением, одношпоночной поляризацией и монтажом объёмной пайкой. Изделие предназначено для внутреннего монтажа в радиоэлектронной аппаратуре специального и общего назначения и рассчитано на эксплуатацию в диапазоне температур от минус 60 до плюс 100 градусов Цельсия.
