Назначение разъёма 2РМД18Б7Ш1В1

2РМД18Б7Ш1В1 — это электрический цилиндрический негерметичный разъём низкочастотного типа, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к категории 2РМД18 и представляет собой приборную вилку, применяемую для электрического соединения цепей в составе различных устройств и блоков. Разъём предназначен для работы в электрических цепях частотой до 3 МГц и используется как соединитель общего назначения.

Подтверждённые технические характеристики

Ниже приведены характеристики, соответствующие данному исполнению разъёма:

• Количество контактов — 7.
• Диаметр контактов — 1,0 мм.
• Тип корпуса — блочный, с посадочным диаметром 18 мм.
• Тип сочленения — резьбовое.
• Максимальная токовая нагрузка на контакт — до 7 А.
• Максимальная токовая нагрузка на весь соединитель — до 40 А.
• Рабочее напряжение — до 560 В переменного или постоянного тока.
• Температурный диапазон эксплуатации — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, с учётом перегрева контактов до плюс 180 градусов Цельсия.
• Климатическое исполнение — В.
• Минимальная наработка — 1000 часов.
• Ресурс сочленений-расчленений — до 500 циклов.

Конструкция и особенности исполнения

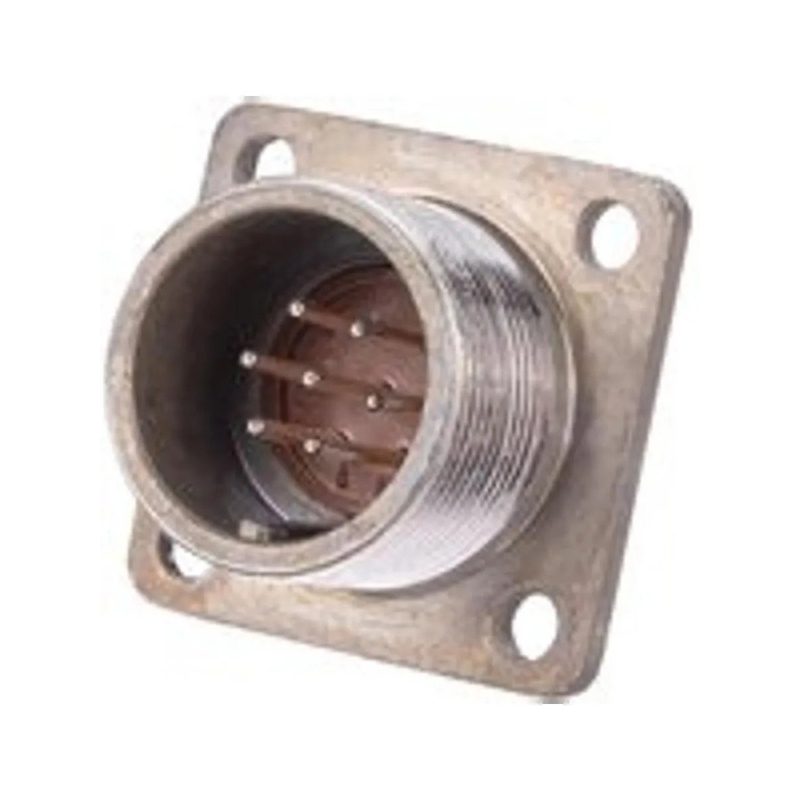

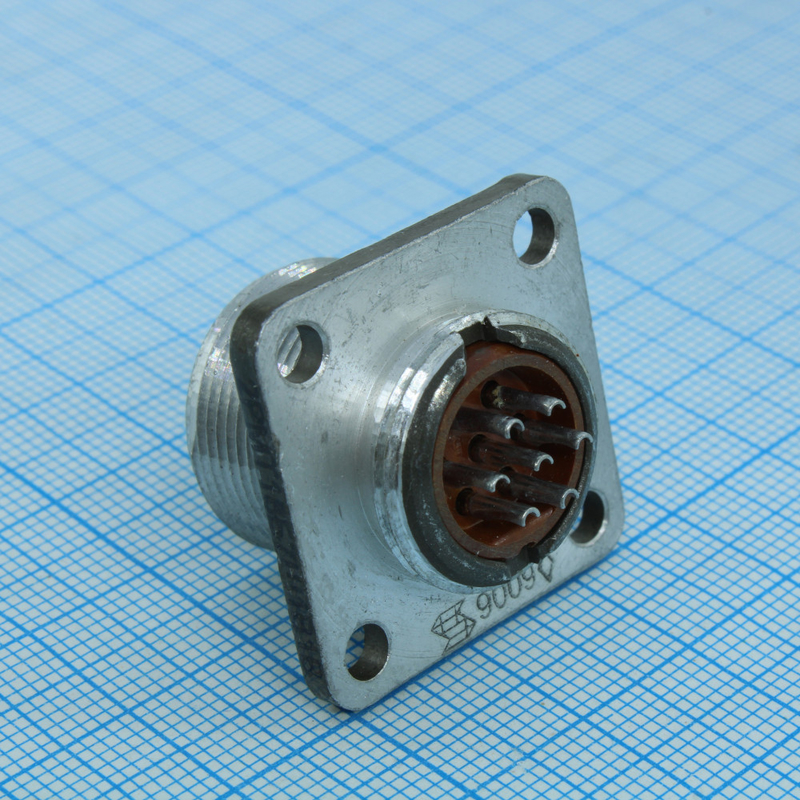

Разъём представляет собой приборную вилку. Обозначение Ш указывает на то, что изделие является вилкой. Контакты имеют серебряное покрытие, что обозначено символом В. Контакты выполнены извлекаемыми цилиндрическими, что соответствует индексу 1. Монтаж проводов осуществляется методом обжимки.

Конструкция обеспечивает пылезащищённость в соединённом состоянии. Резьбовое сочленение обеспечивает надёжную фиксацию ответных частей. Блочный корпус с посадочным диаметром 18 мм позволяет устанавливать разъём в приборных панелях и блоках соответствующего типоразмера.

Применение и условия эксплуатации

Разъём 2РМД18Б7Ш1В1 применяется в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения. Он подходит для коммутации электрических цепей частотой до 3 МГц. Благодаря климатическому исполнению В и широкому температурному диапазону изделие может использоваться в различных условиях эксплуатации, включая пониженные и повышенные температуры окружающей среды.

Ресурс до 500 циклов сочленений-расчленений и минимальная наработка 1000 часов определяют область применения разъёма как элемента, рассчитанного на умеренное количество подключений и длительную работу в составе стационарной и переносной аппаратуры. Негерметичное исполнение означает, что разъём не предназначен для работы при непосредственном воздействии влаги под давлением, однако в соединённом состоянии обеспечивается пылезащищённость контактной группы.

Ключевые параметры для подбора

При подборе ответных частей и монтаже следует учитывать следующие параметры: число контактов — 7, диаметр контактов — 1,0 мм, посадочный диаметр корпуса — 18 мм, резьбовое сочленение, токовую нагрузку до 7 А на контакт и до 40 А на соединитель в целом, рабочее напряжение до 560 В. Монтаж выполняется обжимкой, что требует применения соответствующего инструмента и наконечников. Покрытие контактов — серебро, что обеспечивает стабильное переходное сопротивление при эксплуатации в пределах указанного температурного диапазона.
