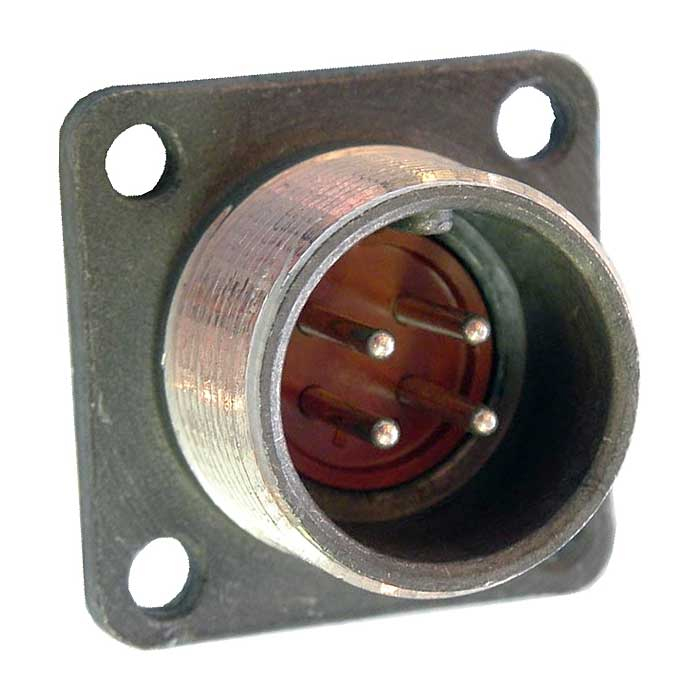

2РМД18Б4ШВ1В — это цилиндрический низкочастотный электрический разъём (вилка приборная блочного типа) из серии 2РМД, предназначенный для соединения и разъединения цепей постоянного и переменного тока с частотой до 3 МГц.

Основные характеристики

Он имеет 4 контакта диаметром 1,5 мм, посадочный диаметр корпуса 18 мм и резьбовую фиксацию сочленения. Максимальная токовая нагрузка — 15 А на контакт и до 50 А суммарно на соединитель при напряжении до 560 В. Соединитель негерметичный, всеклиматического исполнения (В), теплостойкий до +100 °С, тропикоустойчивый, работает при влажности 98% и в диапазоне температур от -60 до +100 °C. +3

Конструкция и применение

Вилка без патрубка, с серебряными контактами, монтаж объёмный (пайка), внутренняя компоновка, поляризация одношпоночная. Выдерживает вибрацию (1–5000 Гц, до 98 м/с²), удары (до 1000 м/с²), минимальная наработка 1000 часов, ресурс 500 сочленений-расчленений. Используется в авиации, военной технике и промышленных системах для надёжных соединений в жёстких условиях.
