Назначение соединителя

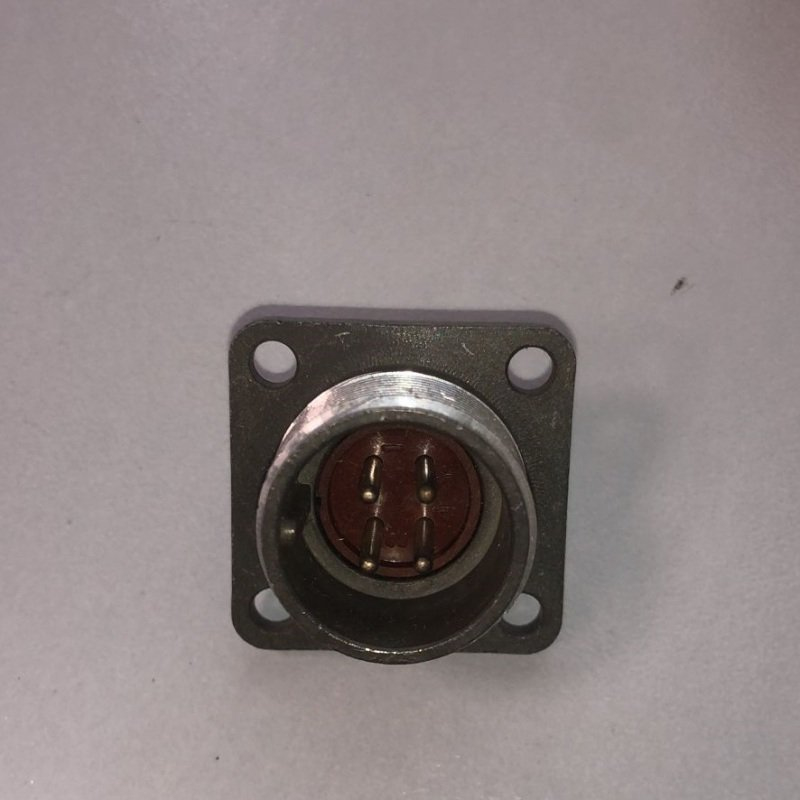

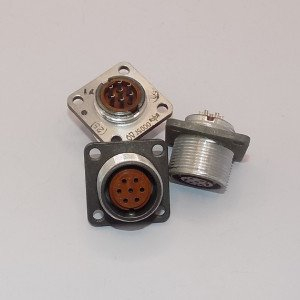

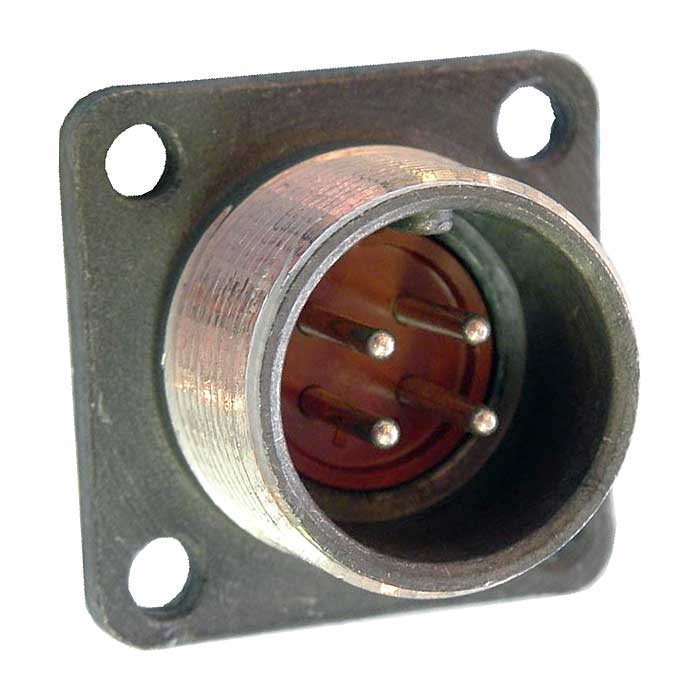

2РМД18Б4ШВ1 Элекон «5» — цилиндрический низкочастотный негерметичный соединитель производства компании Элекон (Казань). Он предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Такие соединители применяются в промышленных и приборных системах, где требуется надёжное электрическое соединение с возможностью многократного сочленения и расчленения.

Изделие относится к категории 2РМД18 и выпускается в всеклиматическом исполнении по ГОСТ. Это означает, что соединитель рассчитан на эксплуатацию в различных климатических условиях без потери рабочих характеристик.

Подтверждённые технические особенности

Соединитель имеет 4 контакта диаметром 1,5 мм. Обозначение «5» в названии указывает именно на этот диаметр контактной части. Резьбовое сочленение обеспечивает механическую фиксацию и стабильный электрический контакт. Монтаж выполняется объёмным способом — пайкой.

Рабочий ток на контакт составляет от 4 до 36 А, максимальное рабочее напряжение — до 700 В. Рабочая температура — от минус 60 до плюс 100 градусов Цельсия. Количество сочленений — до 500 циклов. В зависимости от модификации соединитель может быть экранированным или неэкранированным. Покрытие контактов — серебро, что обозначено индексом В1 в маркировке.

• Число контактов — 4.
• Диаметр контактов — 1,5 мм (обозначение «5»).
• Рабочий ток на контакт — от 4 до 36 А.
• Максимальное напряжение — до 700 В.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Количество сочленений — до 500 циклов.
• Покрытие контактов — серебро.
• Исполнение — всеклиматическое по ГОСТ.

Конструктивные особенности и маркировка

Обозначение 2РМД18Б4ШВ1 расшифровывается следующим образом. 2РМД — серия соединителя. 18 — условный размер корпуса. Б — кабельный корпус. 4 — число контактов. Ш — угловой патрубок. В1 — серебряное покрытие контактов. «5» — диаметр контактов 1,5 мм.

Изделие представляет собой кабельную розетку или вилку с корпусом условного размера 18, угловым патрубком и видом гайки для неэкранированного кабеля. Такая конструкция удобна для монтажа в стеснённых условиях, когда требуется подвести кабель под углом к корпусу прибора или устройства.

Применение

Соединитель используется в электрических цепях постоянного и переменного тока частотой до 3 МГц. Наиболее часто он применяется в промышленных и приборных системах, где необходимо обеспечить надёжное соединение с возможностью многократного сочленения. Всеклиматическое исполнение позволяет использовать изделие в различных климатических зонах.

Монтаж выполняется пайкой, что обеспечивает надёжный электрический контакт. Резьбовое сочленение фиксирует соединитель и предотвращает самопроизвольное расчленение при вибрации и других механических воздействиях. Совместимость с конкретными типами кабелей определяется конструкцией углового патрубка и видом гайки, предназначенной для неэкранированного кабеля.

Приёмка и исполнение

Товар имеет приёмку «5», указанную в характеристиках. Это подтверждает соответствие изделия установленным требованиям. Производитель — компания Элекон, город Казань. Соединитель относится к категории 2РМД18, артикул — 1492.

Изделие выпускается в всеклиматическом исполнении по ГОСТ, что подтверждает его пригодность для работы в широком диапазоне температур и климатических условий. Покрытие контактов серебром обеспечивает стабильное переходное сопротивление и долговечность контактной группы.
