Назначение соединителя 2РМД18Б4ШВ1 «5»

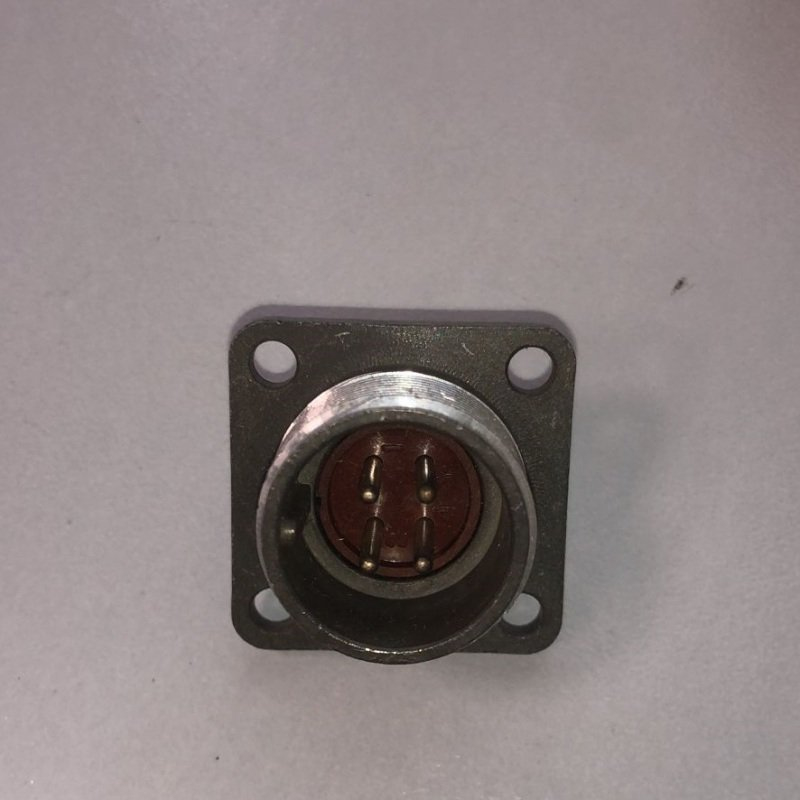

2РМД18Б4ШВ1 «5» — это вилка низкочастотного цилиндрического негерметичного электрического соединителя. Изделие предназначено для соединения и разъединения цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 560–700 В.

Приемка «5» подтверждает, что соединитель изготовлен и испытан в соответствии с требованиями, предъявляемыми к данной категории изделий. Вилка применяется там, где требуется надежная коммутация цепей в составе ответных частей соединителей серии 2РМД18 с условным размером корпуса 18 миллиметров.

Подтвержденные технические особенности

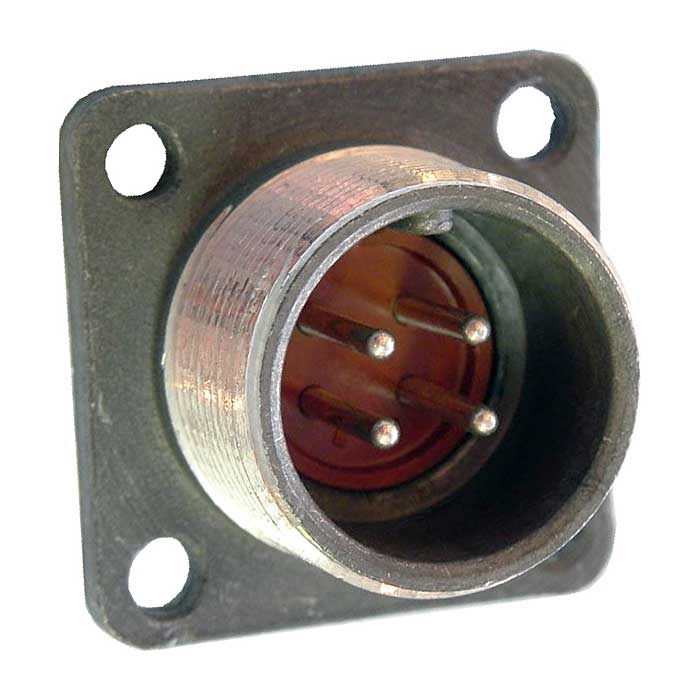

Конструкция соединителя включает блочный корпус с условным размером 18 миллиметров. Вилка оснащена четырьмя контактами диаметром 1,5 миллиметра с серебряным покрытием. Такое исполнение обеспечивает стабильное электрическое сопротивление и устойчивость к окислению в процессе эксплуатации.

Электрические параметры

• Токовая нагрузка на контакт — до 15 А, суммарная нагрузка — до 50 А.
• Сопротивление контактов — не более 2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность изоляции — 1850 В при рабочем напряжении 560 В или 2300 В при рабочем напряжении 700 В.
• Усилие расчленения — до 34,7 Н.

Условия эксплуатации

Соединитель работоспособен при температуре от минус 60 до плюс 100 градусов Цельсия, а в некоторых модификациях — до плюс 180 градусов Цельсия. Допускается эксплуатация при относительной влажности до 98 процентов при температуре плюс 40 градусов Цельсия, при пониженном давлении 133,32 умноженное на 10 в минус двенадцатой степени Паскаля и при повышенном давлении до 506 килопаскалей.

Изделие выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 герц, удары с ускорением до 5000 метров на секунду в квадрате и линейное ускорение до 2000 метров на секунду в квадрате. Назначенный ресурс составляет 1000 часов наработки и 500 циклов сочленений-расчленений.

Применение и условия монтажа

Благодаря совокупности характеристик соединитель 2РМД18Б4ШВ1 «5» используется во взрывобезопасных системах, авиационной технике, корабельном оборудовании, гиромоторах, датчиках давления, а также в радиоэлектронной аппаратуре общего и специального назначения.

Климатическое исполнение — УХЛ2.1. Габаритные размеры соединителя составляют приблизительно 27 на 27 на 25 миллиметров, масса — 12,5 грамма. Негерметичное исполнение определяет область применения: коммутация цепей внутри блоков и приборов, где не требуется полная герметизация по газу или жидкости.

При монтаже следует учитывать допустимое усилие расчленения и не превышать указанные токовые и частотные пределы. Для корректной работы необходимо применять ответные части, соответствующие условному размеру корпуса 18 миллиметров и типу контактов диаметром 1,5 миллиметра.
