Назначение разъёма

Разъём 2РМД18Б4ША1 производства завода «Исеть» относится к серии низкочастотных цилиндрических негерметичных соединителей, предназначенных для работы в электрических цепях радио‑ и электронной аппаратуры общего и специального назначения. Основное назначение изделия — обеспечение надёжного, ремонтируемого и многократно разъединяемого электрического соединения линий питания и сигнала между блоками, приборами и кабельными сборками.

Конструкция формы 2РМД18Б4Ш допускает быстрое сочленение и расчленение без применения специального инструмента, что делает разъём удобным для узлов, где требуется периодическая замена или обслуживание подсоединяемых модулей. Негерметичное исполнение подразумевает эксплуатацию в условиях, где не предъявляются требования к полной герметичности корпуса, например внутри шкафов, пультов и стоек.

Расшифровка маркировки

Обозначение 2РМД18Б4ША1 построено по принятой для данной серии схеме, где каждый элемент указывает на конкретную конструктивную особенность:

• 2РМД — низкочастотный цилиндрический негерметичный разъём;
• 18 — условный размер корпуса, около 18 мм по посадочному диаметру;
• Б — блочное (приборное) исполнение корпуса;
• 4 — количество контактов;
• Ш — контакт‑штырь, то есть вилка;
• А1 — вариант конструкции, покрытия или исполнения, точные параметры которого определяются техническими условиями и фирмой‑изготовителем.

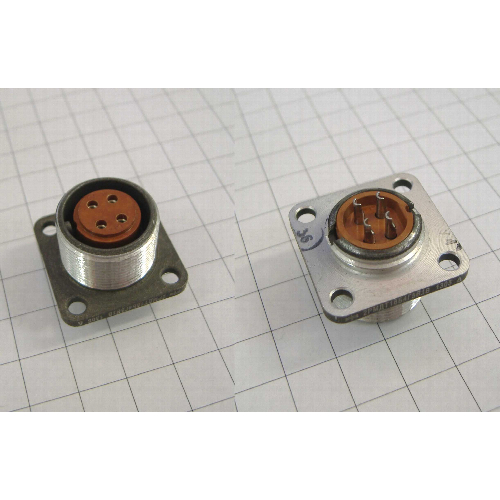

Таким образом, 2РМД18Б4ША1 — это четырёхконтактная вилка приборного исполнения с корпусом условного размера 18.

Подтверждённые технические особенности

По имеющимся данным, разъём рассчитан на работу в низкочастотных электрических цепях со следующими параметрами:

• количество контактов — 4, все контакты штырьковые;
• диаметр контактов — обычно около 1,5 мм;
• покрытие контактов — серебро или аналогичное токопроводящее покрытие;
• максимальное рабочее напряжение — до 560–700 В постоянного или переменного тока в зависимости от конкретной модификации;
• ток на один контакт — до примерно 15 А, суммарный ток на разъём — до 50 А;
• сопротивление контактов — не более нескольких миллиом;
• сопротивление изоляции — не менее нескольких тысяч мегом, порядка 5000 МОм и выше;
• ресурс сочленений‑расчленений — не менее 500 циклов;
• гарантированный срок сохраняемости при хранении — порядка 10–15 лет.

Разъём предназначен для эксплуатации в широком диапазоне температур: примерно от минус 60 °C до плюс 100 °C, при этом максимальная температура нагрева корпуса достигает 100 °C.

Применение

2РМД18Б4ША1 применяется в аппаратуре связи, измерительных приборах, промышленном оборудовании, системах питания и сигнализации. Благодаря четырём силовым контактам и способности выдерживать значительный суммарный ток, разъём востребован в составе изделий и распределительных панелей, где требуется надёжное и при этом ремонтируемое электрическое соединение.

Типовыми местами установки являются блоки и модули, соединяемые кабельными сборками, а также узлы, которые приходится периодически отключать при наладке, проверке или замене. Приборное исполнение корпуса облегчает монтаж на панели и в составе стоек.

Для точного подбора ответной части и уточнения ориентировочных габаритов и типа крепления рекомендуется учитывать, что в данной маркировке реализован именно вариант вилки (контакт‑штырь). Конкретные размеры, сертификаты, комплектация и страна производства в предоставленных данных не указаны и должны уточняться по документации изготовителя.
