2РМД18Б4ША1

Цена:

1650 ₽

Технические характеристики

Это блочная вилка с посадочным диаметром корпуса 18 мм, оснащённая 4 контактами диаметром 1,5 мм с покрытием серебром (Ш). Разъём относится к прибористому типу (Б), с внутренней развёрнутой манжетой (А1), что обеспечивает надёжное соединение в различных условиях эксплуатации.

Максимальное рабочее напряжение достигает 700 В, токовая нагрузка на контакт — до 15 А (суммарно до 50 А на разъём). Сопротивление изоляции не менее 5000 МОм, электрическая прочность — до 2300 В; контакты имеют сопротивление не более 2,5 мОм.

Разъём выдерживает синусоидальную вибрацию до 5000 Гц с ускорением 1000 м/с² (100 g), механические удары до 5000 м/с² и работает при температурах от -60°C до +100°C.

Подходит для всеклиматического исполнения, включая повышенную влажность (98% при +40°C), пониженное давление (до 1,33·10^{-2} Па) и смену температур. Минимальная наработка — 1000 часов, число сочленений-расчленений — 500 циклов, срок сохраняемости — 15 лет.

Используется в авиации, судостроении, АТИ и другом оборудовании для надёжной передачи сигналов на частотах до 3 МГц.

Описание

Назначение разъёма 2РМД18Б4ША1

2РМД18Б4ША1 — это цилиндрический низкочастотный негерметичный разъём из серии 2РМД, предназначенный для соединения электрических цепей в радиоэлектронной аппаратуре общего и специального назначения. Изделие применяется для надёжной передачи сигналов на частотах до 3 МГц и обеспечивает электрическое соединение между блоками и узлами аппаратуры в условиях интенсивных механических и климатических нагрузок.

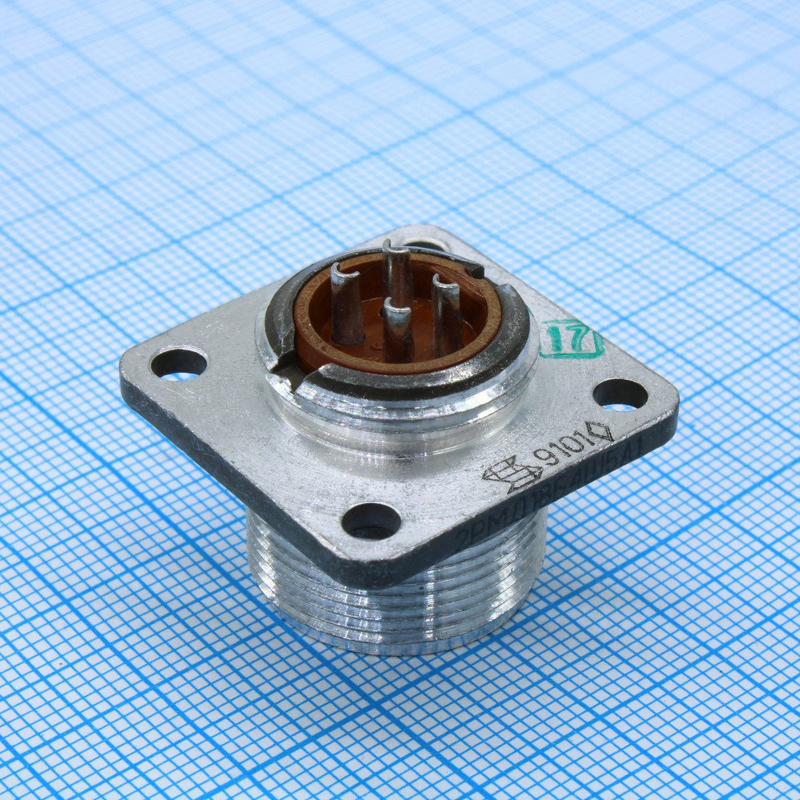

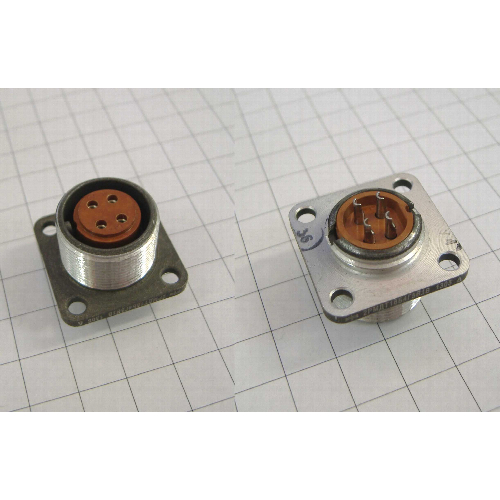

Разъём относится к блочной вилке с посадочным диаметром корпуса 18 мм и оснащён четырьмя контактами диаметром 1,5 мм с серебряным покрытием. Конструктивное исполнение соответствует прибористому типу с внутренней развёрнутой манжетой, что обеспечивает надёжное соединение в различных условиях эксплуатации.

Подтверждённые технические особенности

Электрические параметры

Максимальное рабочее напряжение — до 700 В.
Токовая нагрузка на контакт — до 15 А, суммарно до 50 А на разъём.
Сопротивление изоляции — не менее 5000 МОм.
Электрическая прочность — до 2300 В.
Сопротивление контактов — не более 2,5 мОм.

Механические и климатические характеристики

Выдерживает синусоидальную вибрацию до 5000 Гц с ускорением 1000 метров на секунду в квадрате (100 g).
Устойчив к механическим ударам до 5000 метров на секунду в квадрате.
Рабочий диапазон температур — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
Подходит для всеклиматического исполнения, включая повышенную влажность 98 процентов при плюс 40 градусах Цельсия.
Сохраняет работоспособность при пониженном давлении до 1,33 умноженное на 10 в минус второй степени Паскаля и при смене температур.

Ресурсные показатели

Минимальная наработка — 1000 часов.
Число сочленений-расчленений — 500 циклов.
Срок сохраняемости — 15 лет.

Применение

Благодаря сочетанию высокой механической прочности, широкому температурному диапазону и стойкости к агрессивным климатическим факторам разъём 2РМД18Б4ША1 используется в авиации, судостроении, аппаратуре специального назначения и другом оборудовании, где требуется надёжная передача сигналов и электропитания. Блочное исполнение позволяет устанавливать вилку непосредственно на корпус прибора или блока, обеспечивая удобство монтажа и обслуживания.

Разъём рассчитан на эксплуатацию в составе радиоэлектронной аппаратуры общего и специального назначения. Совокупность подтверждённых характеристик — рабочее напряжение до 700 В, токовая нагрузка до 15 А на контакт, виброустойчивость до 5000 Гц и температурный диапазон от минус 60 до плюс 100 градусов Цельсия — делает его пригодным для ответственных узлов, работающих в условиях вибрации, ударов, повышенной влажности и перепадов давления.
