Назначение соединителя

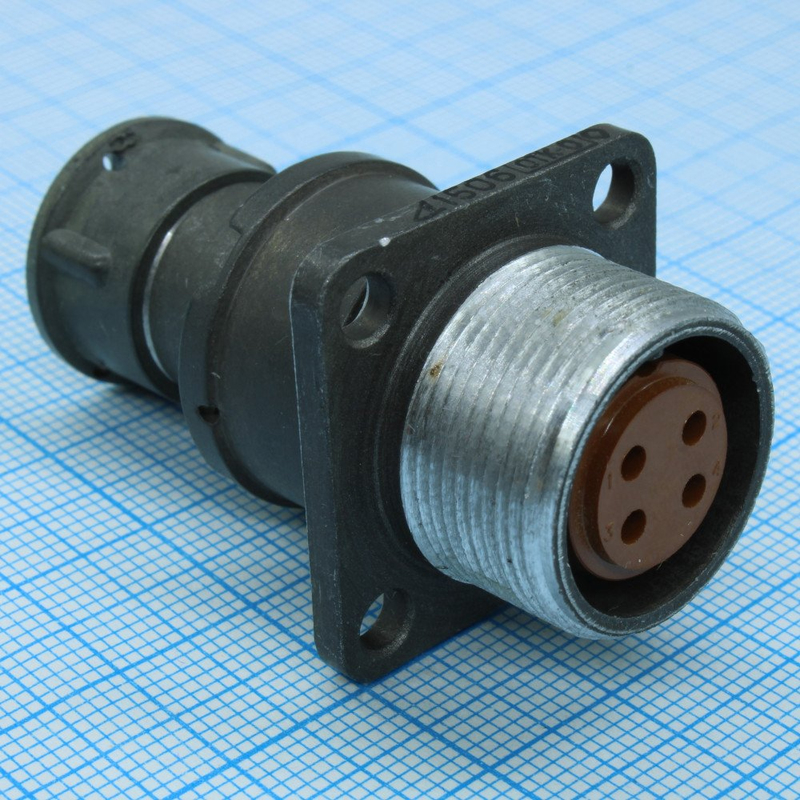

2РМД18Б4ГВ1В «5» — это низкочастотный цилиндрический негерметичный соединитель блочного (приборного) типа, оснащённый четырьмя контактами диаметром 1,5 мм. Изделие предназначено для надёжного электрического соединения в промышленных и специальных системах, где требуется стабильная передача сигнала и питания при воздействии интенсивных механических и климатических нагрузок. Соединитель относится к категории 2РМД18 и поставляется с приёмкой «5», что подтверждает его соответствие установленным требованиям для применения в ответственных узлах.

Подтверждённые технические особенности

Конструкция соединителя обеспечивает высокие электрические и эксплуатационные параметры. Контактная группа рассчитана на максимальное рабочее напряжение от 560 до 700 В, токовая нагрузка на каждый контакт достигает 15 А, а суммарная нагрузка на весь соединитель — до 50 А. Сопротивление контактов не превышает 2,5 мОм, сопротивление изоляции составляет не менее 5000 МОм, а электрическая прочность находится в диапазоне от 1850 до 2300 В. Покрытие контактов выполнено серебром или золотом, монтаж осуществляется методом обжимки.

Устройство сохраняет работоспособность при температурах от минус 60 до плюс 100 градусов Цельсия. Оно выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате и механические удары с ускорением до 5000 метров на секунду в квадрате. Гарантированный ресурс составляет не менее 500 циклов сочленения-расчленения, а наработка — 1000 часов. Габаритные размеры компактны и составляют примерно 27 на 27 на 25 мм, масса равна 12,5 г, срок сохраняемости достигает 15 лет.

Ключевые параметры

• Тип: низкочастотный цилиндрический, негерметичный, блочный (приборный).
• Количество контактов: 4, диаметр каждого — 1,5 мм.
• Максимальное рабочее напряжение: от 560 до 700 В.
• Токовая нагрузка: до 15 А на контакт, до 50 А суммарно.
• Сопротивление контактов: не более 2,5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Электрическая прочность: от 1850 до 2300 В.
• Покрытие контактов: серебро или золото.
• Монтаж: обжимка.
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.

Условия эксплуатации и применение

Соединитель 2РМД18Б4ГВ1В «5» рассчитан на эксплуатацию в составе промышленного и специального оборудования, где предъявляются повышенные требования к вибро- и ударопрочности. Устойчивость к вибрации с ускорением до 490 метров на секунду в квадрате и к ударам с ускорением до 5000 метров на секунду в квадрате позволяет применять его в подвижных и испытывающих интенсивные нагрузки системах. Негерметичное исполнение предполагает использование в условиях, где не требуется полная изоляция от внешней среды, но при этом сохраняется надёжность контактного соединения благодаря обжимному монтажу и защитному покрытию контактов.

Область применения

1. Промышленные системы управления и автоматики.
2. Специальное оборудование с повышенными требованиями к механической стойкости.
3. Узлы, требующие частого сочленения и расчленения в пределах гарантированного ресурса.
4. Устройства, работающие в широком температурном диапазоне от минус 60 до плюс 100 градусов Цельсия.

Благодаря компактным габаритам, малой массе и длительному сроку сохраняемости соединитель удобен для комплектования аппаратуры, рассчитанной на длительное хранение и последующий ввод в эксплуатацию. Приёмка «5» подтверждает возможность использования изделия в ответственных применениях.
