Назначение разъёма 2РМД18Б4ГВ1

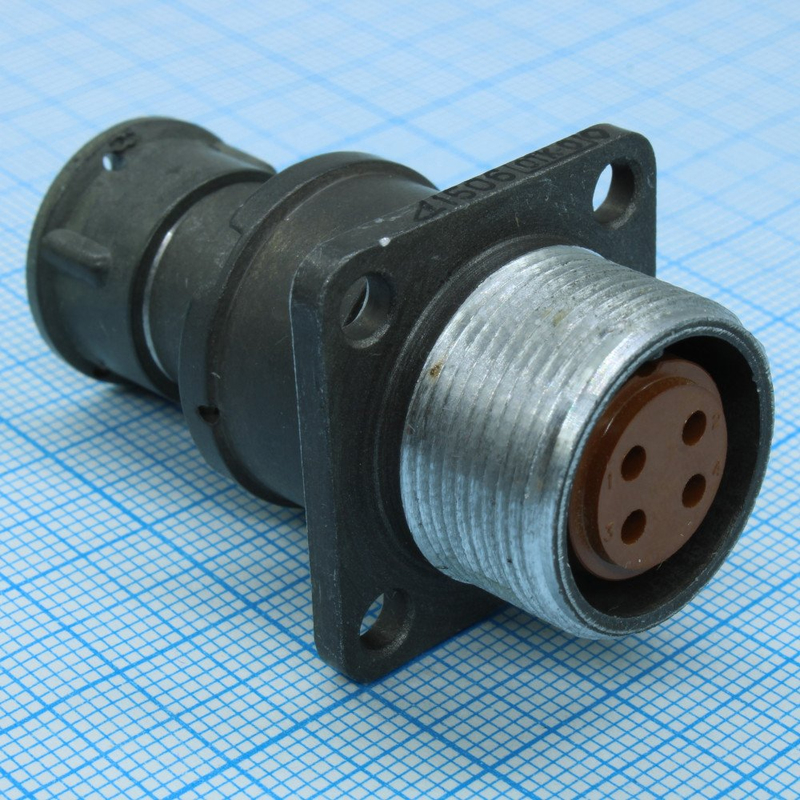

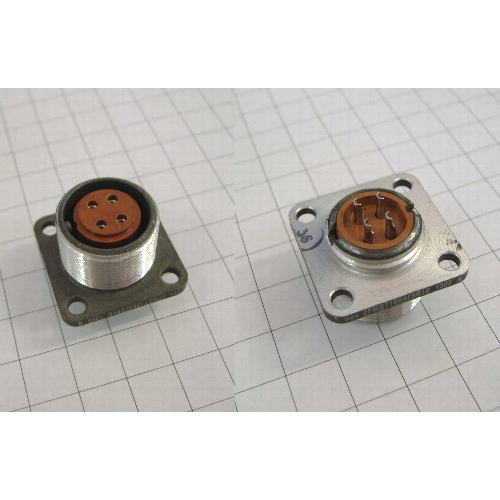

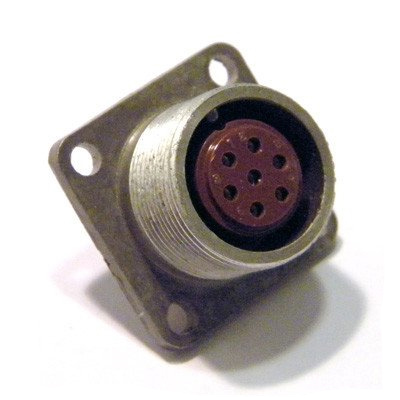

2РМД18Б4ГВ1 производства завода «Октябрь» — это всеклиматический цилиндрический негерметичный разъём серии 2РМД. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц. Разъём применяется в авиационной технике, корабельном оборудовании и других областях, где требуются надёжные соединения в жёстких условиях эксплуатации.

Типовые области применения включают аксиометры, датчики и гиромоторы. Благодаря блочному приборному корпусу с посадочным диаметром 18 мм разъём удобен для монтажа в ограниченном пространстве приборных панелей и блоков.

Конструктивные особенности и электрические параметры

Разъём оснащён четырьмя контактами диаметром 1,5 мм с серебряным покрытием. Тип контактов — Ш или Г. Такое исполнение обеспечивает стабильное переходное сопротивление и подходит для передачи как сигнальных, так и силовых цепей.

Ключевые электрические характеристики:

• Максимальное рабочее напряжение: от 560 до 700 В.
• Токовая нагрузка на контакт: до 15 А, суммарно до 50 А.
• Сопротивление контактов: не более 2,5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Испытательное напряжение изоляции: 1850 В.

Сочленение резьбовое, поляризация одношпоночная, что исключает неправильное подключение. Усилие расчленения достигает 34,7 Н.

Условия эксплуатации и надёжность

Разъём рассчитан на эксплуатацию при температуре от минус 60 до плюс 100–180 градусов Цельсия, влажности до 98 процентов, пониженном давлении 133 Па и повышенном до 506 кПа. Изделие выдерживает вибрацию в диапазоне от 50 Гц до 10 кГц с ускорением 170 дБ, удары до 5000 метров на секунду в квадрате и ускорение 2000 метров на секунду в квадрате.

Показатели надёжности:

• Ресурс сочленений-расчленений: 500 циклов.
• Наработка: 1000 часов.
• Срок хранения: до 15 лет.

Габаритные размеры составляют около 27 на 27 на 25 мм, масса — приблизительно 12,5 г.

Приёмка и исполнение

Модель выпускается с приёмкой «5», что подтверждает повышенные требования к качеству и прочности изоляции. Индекс «5» в обозначении указывает на исполнение завода «Октябрь». Разъём подходит для эксплуатации в жёстких условиях и обеспечивает надёжное соединение в ответственных системах.
