Назначение соединителя 2РМД18Б4ГВ1

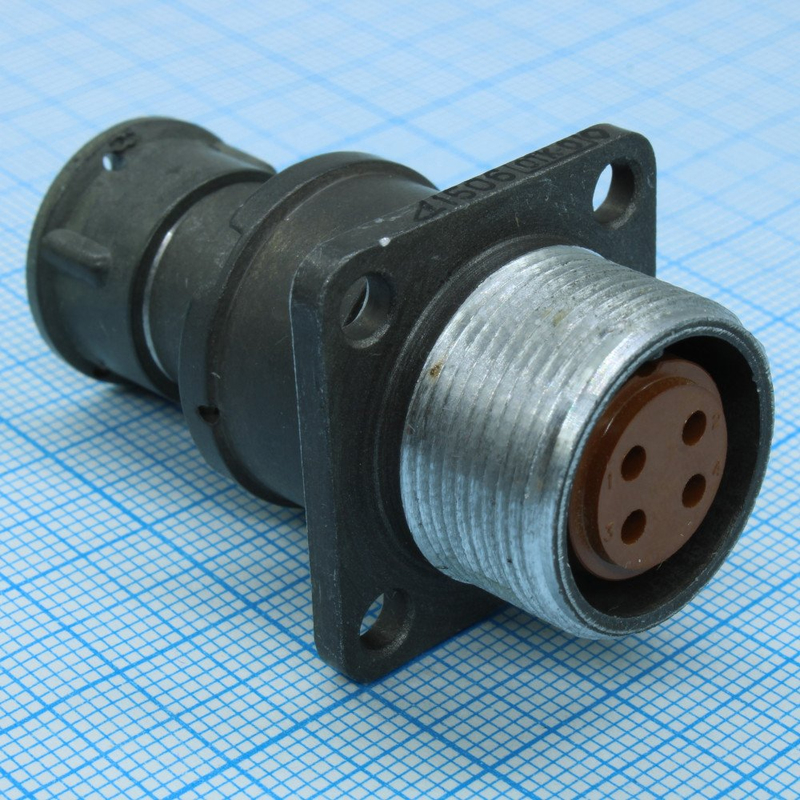

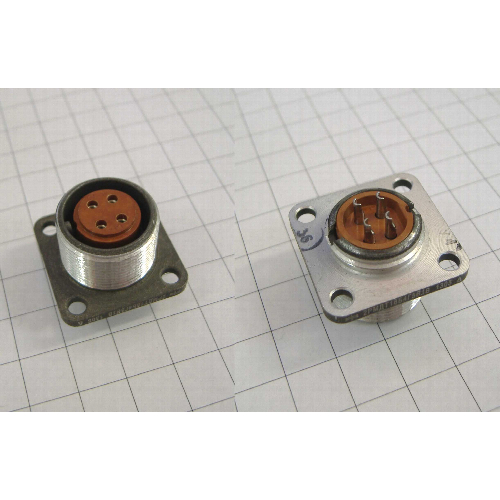

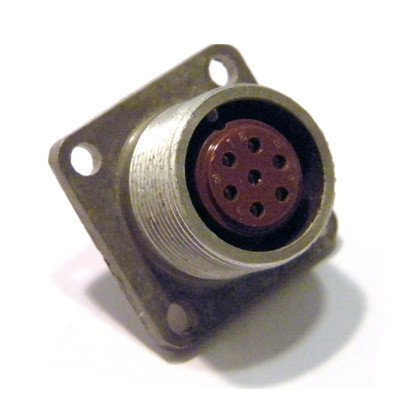

2РМД18Б4ГВ1 — это низкочастотный цилиндрический электрический соединитель производства Каменск-Уральского завода «5» (Геофизприбор). Изделие предназначено для надёжного соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Приемка «5» подтверждает соответствие требованиям ТУ ГЕ0.364.126ТУ.

Соединитель применяется для коммутации в составе кабельных сборок и блоков, где требуется стабильный электрический контакт при воздействии интенсивных механических и климатических нагрузок.

Конструктивные особенности

Разъём имеет условный размер 18 и резьбовое соединение с одношпоночной поляризацией корпусов, что исключает неправильную стыковку. Изделие негерметичное, климатическое исполнение УХЛ2.1 по ГОСТ 15150-69, ориентировано на внутренний монтаж.

• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Токовая нагрузка на одиночный контакт: от 4 до 36 ампер.
• Суммарная токовая нагрузка на соединитель: до 260 ампер.
• Максимальное рабочее напряжение: от 560 до 700 вольт.
• Сопротивление изоляции: не менее 5000 мегаом.
• Электрическая прочность: от 1850 до 2300 вольт.
• Усилие расчленения: от 0,7 ньютона на контакт до 539 ньютонов на соединитель.

Устойчивость к механическим и климатическим воздействиям

Соединитель выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 герц с ускорением до 490 метров на секунду в квадрате, акустический шум до 170 децибел, механические удары до 5000 метров на секунду в квадрате и линейное ускорение 2000 метров на секунду в квадрате.

Минимальная наработка составляет 5000 часов, число сочленений-расчленений — 500 циклов, срок сохраняемости — 15 лет при доверительной вероятности 99,5 процента.

Применение

Благодаря высокой стойкости к вибрации, ударам и широкому температурному диапазону разъём 2РМД18Б4ГВ1 востребован в авиационной технике, корабельном оборудовании, гиромоторах и датчиках давления. Приемка «5» подтверждает пригодность изделия для ответственных систем, где предъявляются повышенные требования к надёжности электрических соединений.
