Назначение соединителя 2РМД18Б4ГВ1

2РМД18Б4ГВ1 — цилиндрический низкочастотный негерметичный электрический соединитель серии 2РМД. Он предназначен для соединения и разъединения электрических цепей переменного и постоянного тока в радиоэлектронной аппаратуре. Изделие применяется там, где требуется быстрое и надёжное сочленение кабельных линий с блочными (приборными) узлами, а также регулярная коммутация при обслуживании и замене блоков.

Конструкция и основные параметры

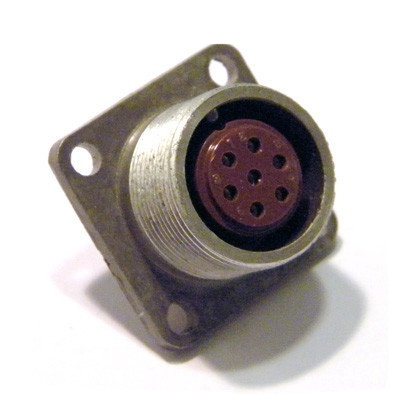

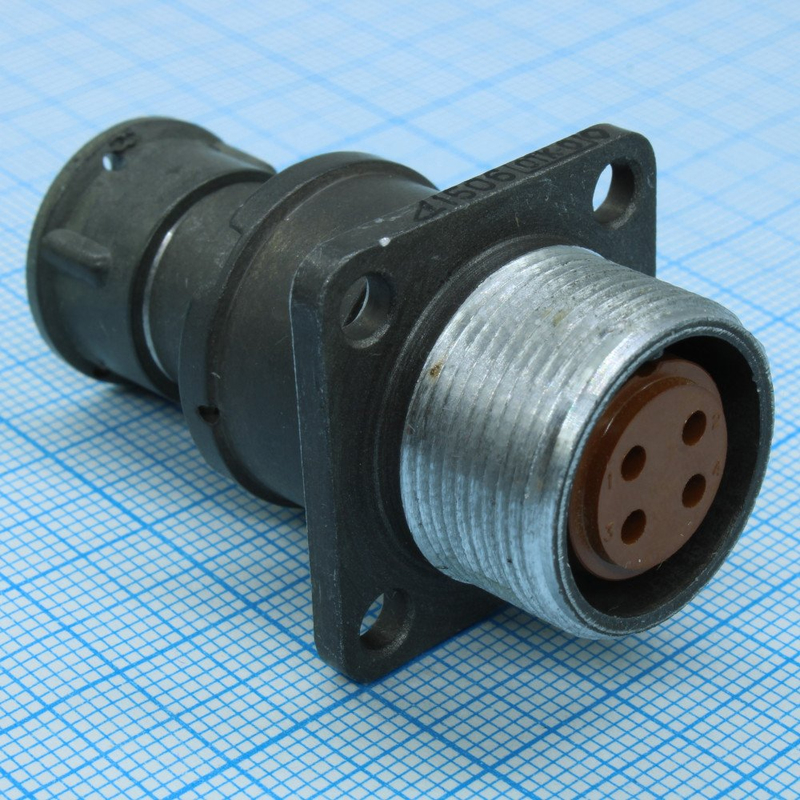

Разъём выполнен в блочном (приборном) корпусе с посадочным диаметром 18 мм. Сочетание компактного корпуса и резьбового сочленения обеспечивает плотную фиксацию ответных частей и устойчивость к вибрационным нагрузкам. Контактная система включает четыре извлекаемых контакта диаметром 1,5 мм, что упрощает ремонт и замену повреждённых элементов без замены всего соединителя.

Электрические параметры рассчитаны на работу в цепях до 3 МГц. Основные характеристики:

• максимальный ток на один контакт — до 15 А;
• максимальный ток на соединитель в целом — до 50 А;
• рабочее напряжение — до 560 В;
• сопротивление контакта — не более 0,0025 Ом;
• сопротивление изоляции — не менее 5000 МОм.

Такое сочетание параметров позволяет использовать соединитель как в слаботочных сигнальных цепях, так и в цепях питания умеренной мощности.

Расшифровка обозначения

Маркировка несёт информацию о типе и исполнении изделия: 2РМД — серия соединителя, 18 — размер корпуса, Б — блочное исполнение, 4 — количество контактов, ГВ1 — вариант исполнения, который может предусматривать золотое или серебряное покрытие контактов. Буква «5» в наименовании относится к приёмке: изделие поставляется с приёмкой «5».

Условия эксплуатации

Соединитель рассчитан на работу в жёстких условиях. Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия, теплостойкость достигает 100 градусов. Изделие выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением 490 метров на секунду в квадрате, одиночные удары с ускорением до 5000 метров на секунду в квадрате и многократные удары с ускорением до 1000 метров на секунду в квадрате. Сохраняет работоспособность при пониженном атмосферном давлении до 133 Па.

Климатическое исполнение — УХЛ либо тропикоустойчивое (В). Назначенный срок службы — до 1000 часов при 500 циклах соединений и разъединений, что соответствует требованиям эксплуатации сменных блоков и кабельных сборок.

Применение

Благодаря прочной механике и стойкости к внешним воздействиям соединитель 2РМД18Б4ГВ1 востребован в авиационной и судостроительной технике, а также в общей радиоэлектронной аппаратуре. Типовые задачи:

1. подключение блоков и приборных стоек к кабельным линиям;
2. коммутация цепей питания и управления в условиях вибрации и перепадов температуры;
3. организация быстросъёмных соединений при сборке, настройке и ремонте аппаратуры.

Изделие относится к категории 2РМД18 и имеет артикул 1482. Производитель в предоставленных данных не указан, краткое описание из каталога также отсутствует. Перед монтажом следует учитывать негерметичное исполнение: соединитель не предназначен для работы при прямом воздействии влаги под давлением, поэтому при эксплуатации в таких условиях требуется дополнительная защита.
