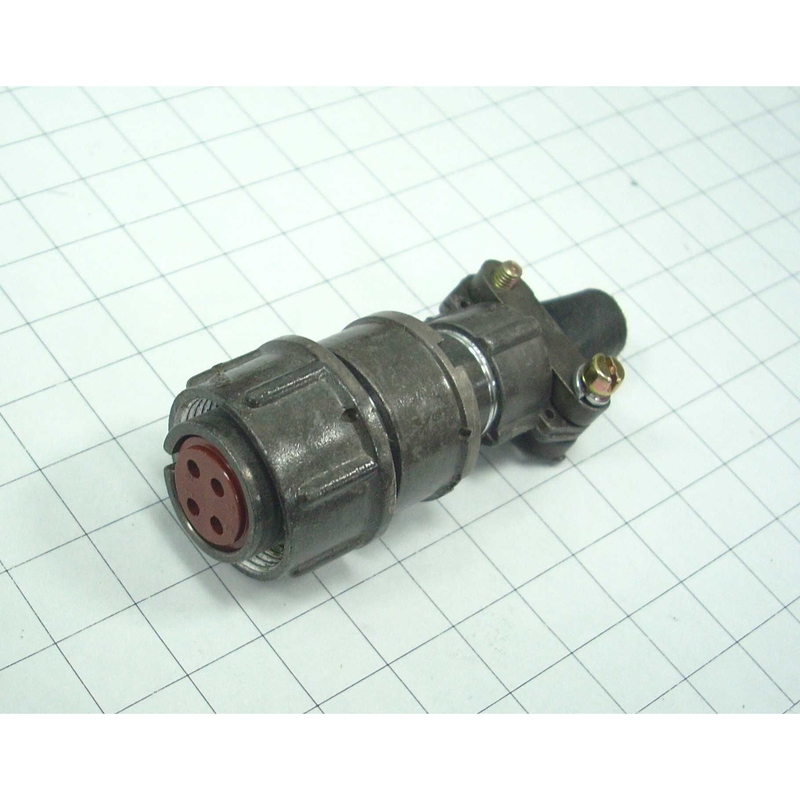

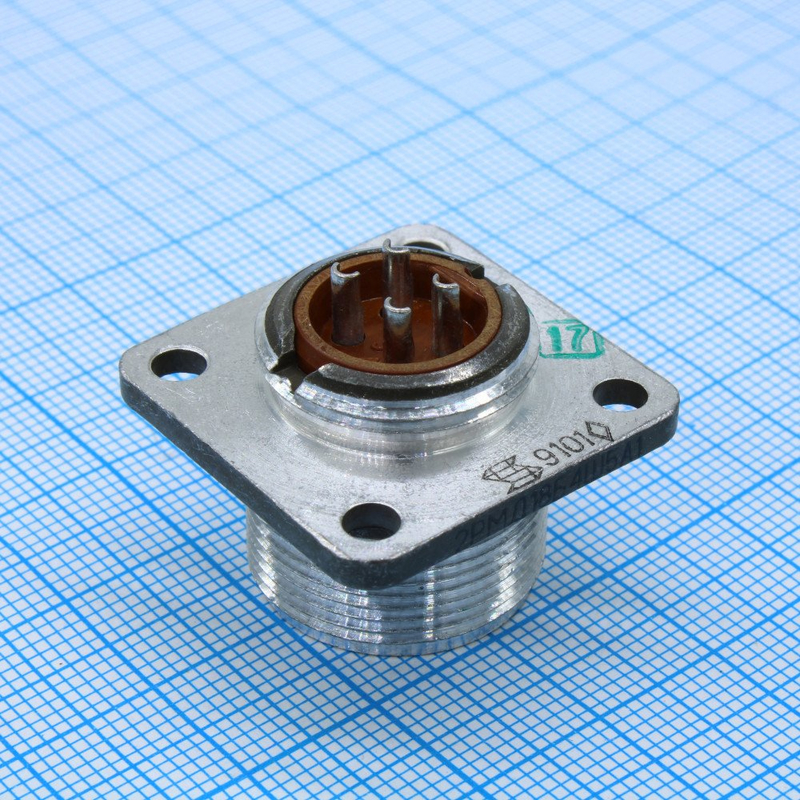

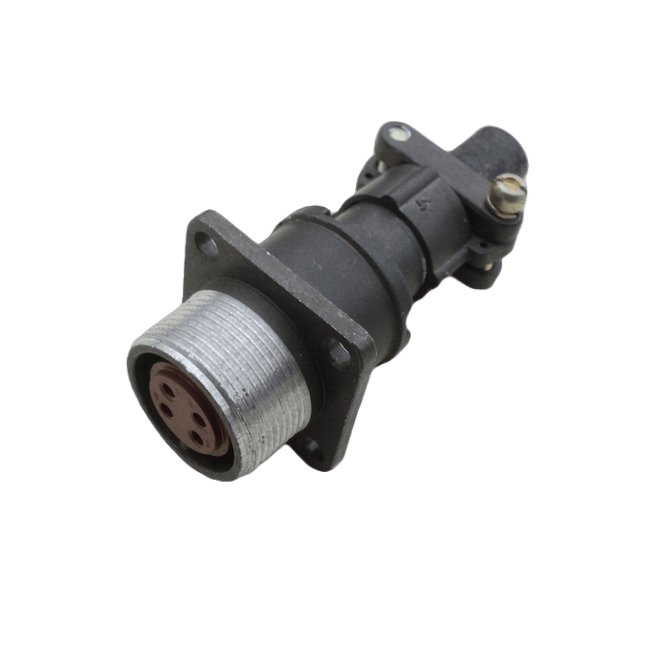

2РМД18Б4ГА1 «5» Октябрь

Цена:

2800 ₽

Производитель: Октябрь

Технические характеристики

2РМД18Б4ГА1 — это цилиндрический негерметичный низкочастотный электрический соединитель производства завода «Октябрь» (исполнение «5»). Он предназначен для надежного соединения и разъединения электрических цепей в радиоэлектронной аппаратуре общего и специального назначения, включая авиацию, технику и корабельное оборудование.

Соединитель имеет блочный (приборный) корпус с посадочным диаметром 18 мм, 4 контакта диаметром 1,5 мм с серебряным покрытием. Максимальное рабочее напряжение достигает 560–700 В, токовая нагрузка на контакт — до 15 А, суммарная на соединитель — до 50 А.

Сопротивление контактов не превышает 2,5 мОм, сопротивление изоляции — не менее 5000 МОм, электрическая прочность — до 1850–2300 В.

Работает при температурах от -60°C до +100–180°C, относительной влажности до 98%, пониженном давлении до 133 Па и повышенном до 506 кПа. Выдерживает синусоидальную вибрацию (1–10 кГц, до 490–1000 м/с²), акустический шум до 170 дБ, удары до 5000 м/с².

Минимальная наработка — 1000 часов, количество сочленений-расчленений — 500, усилие расчленения — до 34,7 Н.

Исполнение «5» от завода «Октябрь» указывает на специфические условия (например, повышенная теплостойкость или виброустойчивость). Сочленение резьбовое, поляризация одношпоночная, применяется в цепях переменного тока до 3 МГц и постоянного.

Описание

Назначение соединителя 2РМД18Б4ГА1

2РМД18Б4ГА1 — цилиндрический негерметичный низкочастотный электрический соединитель производства завода «Октябрь». Изделие предназначено для надёжного соединения и разъединения электрических цепей в радиоэлектронной аппаратуре общего и специального назначения. Применяется в авиационной технике, наземном оборудовании и корабельных системах, где требуется стабильная коммутация при воздействии внешних факторов.

Соединитель работает в цепях переменного тока частотой до 3 МГц и в цепях постоянного тока. Исполнение «5» указывает на специфические условия эксплуатации, установленные заводом «Октябрь», — например, повышенную теплостойкость или виброустойчивость.

Конструктивные особенности

Корпус соединителя выполнен блочным (приборным) с посадочным диаметром 18 мм. Сочленение резьбовое, поляризация одношпоночная, что исключает неправильное подключение. В изделии установлены 4 контакта диаметром 1,5 мм с серебряным покрытием.

Посадочный диаметр корпуса: 18 мм.
Количество контактов: 4.
Диаметр контактов: 1,5 мм.
Покрытие контактов: серебряное.
Тип сочленения: резьбовое.
Поляризация: одношпоночная.

Электрические характеристики

Максимальное рабочее напряжение соединителя достигает 560–700 В. Токовая нагрузка на один контакт — до 15 А, суммарная нагрузка на соединитель — до 50 А. Сопротивление контактов не превышает 2,5 мОм, сопротивление изоляции — не менее 5000 МОм. Электрическая прочность составляет 1850–2300 В.

Условия эксплуатации

Изделие сохраняет работоспособность при температурах от минус 60 градусов Цельсия до плюс 100–180 градусов Цельсия, относительной влажности до 98 процентов, пониженном давлении до 133 Па и повышенном до 506 кПа. Соединитель выдерживает синусоидальную вибрацию в диапазоне 1–10 кГц с ускорением до 490–1000 метров на секунду в квадрате, акустический шум до 170 дБ и удары до 5000 метров на секунду в квадрате.

Ресурс и надёжность

Минимальная наработка соединителя составляет 1000 часов. Количество сочленений-расчленений — 500 циклов. Усилие расчленения — до 34,7 Н.

Применение и приёмка

2РМД18Б4ГА1 востребован в бортовых и наземных системах связи, управления и питания, где необходима устойчивость к вибрации, ударам и перепадам давления. Категория 2РМД18 объединяет изделия данного типа. Приёмка «5» подтверждает соответствие соединителя установленным требованиям для применения в ответственных цепях.
