Назначение соединителя 2РМД18Б4Г5В1Б «5»

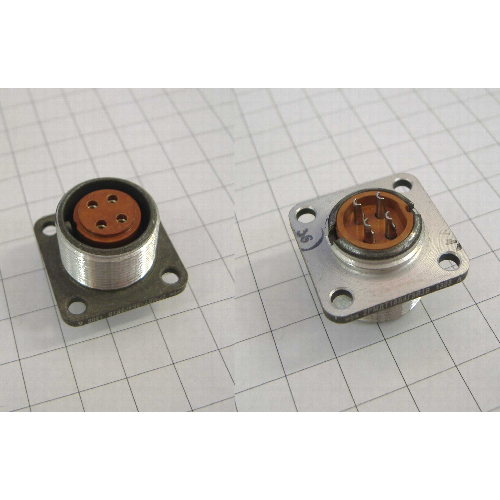

Разъем 2РМД18Б4Г5В1Б «5» представляет собой цилиндрический электрический соединитель серии 2РМД, предназначенный для ручного соединения и разъединения электрических цепей. Изделие применяется для внутреннего объемного монтажа в составе электронной и радиотехнической аппаратуры. Конструкция обеспечивает механическое соединение и электрический контакт между ответными частями, благодаря чему разъем используется как в цепях постоянного, так и переменного тока.

Данная модель относится к категории приборных соединителей и предназначена для эксплуатации в составе устройств, где требуется надежная коммутация при воздействии механических и климатических нагрузок. Приемка «5» подтверждает соответствие изделия установленным требованиям по данному виду приемки.

Технические характеристики и особенности

Разъем имеет блочный (приборный) корпус с условным размером 18 миллиметров. Часть соединителя — розетка. Конструкция рассчитана на четыре контакта, все контакты выполнены диаметром 1,5 миллиметра (сочетание контактов «5»). Контактная группа имеет серебряное покрытие, что обеспечивает стабильное электрическое соединение.

Основные электрические и эксплуатационные параметры изделия приведены ниже.

• Рабочее напряжение — не более 560 вольт.
• Максимальная токовая нагрузка на контакт — не более 15 ампер.
• Максимальная общая токовая нагрузка — не более 50 ампер.
• Сопротивление контактов — не более 0,0025 ома.
• Сопротивление изоляции — не менее 5000 мегаом.
• Рабочая температура окружающей среды — от минус 60 до плюс 100 градусов Цельсия.
• Теплостойкость — до 100 градусов Цельсия.
• Климатическое исполнение — всеклиматическое.
• Вибрация — диапазон частот от 1 до 5000 герц при ускорении 50 g.
• Механический удар одиночный — 500 g, многократный — 100 g.

Указанные параметры определяют область применения разъема и позволяют использовать его в цепях с частотой до 3 мегагерц.

Область применения

Соединители типа 2РМД применяются в электрических цепях постоянного и переменного тока с частотой до 3 мегагерц. Они подходят для различных электронных и радиотехнических устройств, где требуется надежное соединение, устойчивое к механическим и климатическим воздействиям. Благодаря диапазону рабочих температур от минус 60 до плюс 100 градусов Цельсия и всеклиматическому исполнению разъем может эксплуатироваться в разнообразных условиях окружающей среды.

Модель 2РМД18Б4Г5В1Б «5» используется для внутреннего объемного монтажа, то есть для коммутации цепей внутри блоков и приборов. Розеточная часть соединителя обеспечивает сопряжение с ответной частью и надежную передачу электрического сигнала или питания.

Ключевые преимущества конструкции

1. Цилиндрическая форма корпуса и ручное соединение упрощают монтаж и обслуживание.
2. Серебряное покрытие контактов снижает переходное сопротивление и повышает стабильность соединения.
3. Высокое сопротивление изоляции обеспечивает безопасность работы электрических цепей.
4. Устойчивость к вибрации и механическим ударам расширяет сферу применения изделия.
5. Всеклиматическое исполнение позволяет использовать разъем в различных климатических зонах.

Таким образом, 2РМД18Б4Г5В1Б «5» — это надежный цилиндрический соединитель для внутреннего монтажа, рассчитанный на четыре контакта диаметром 1,5 миллиметра и предназначенный для работы в цепях с напряжением до 560 вольт и током до 15 ампер на контакт.
