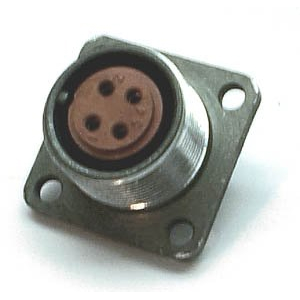

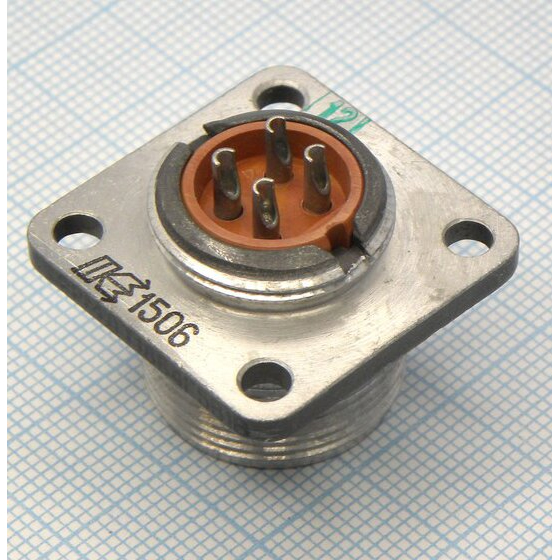

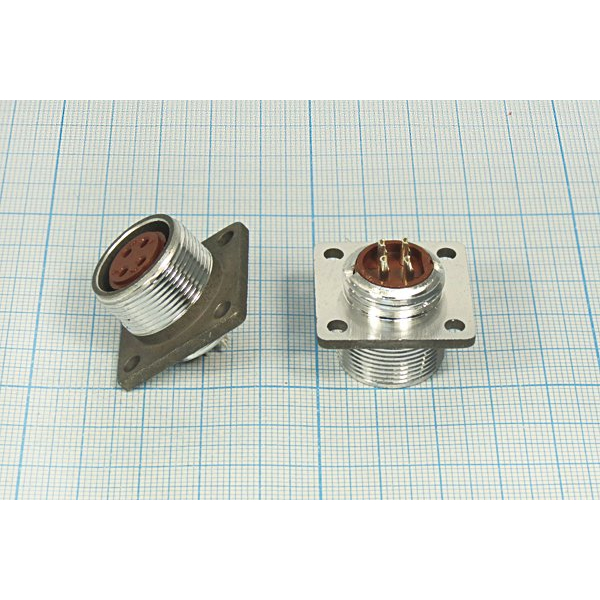

2РМД18Б4Г5В1: надёжная блочная розетка для промышленного оборудования

2РМД18Б4Г5В1 — цилиндрический низкочастотный электрический соединитель серии 2РМД, предназначенный для стационарной установки на приборную панель, корпус оборудования или распределительный блок. Разъём применяется для многократного соединения и разъединения цепей постоянного и переменного тока в аппаратуре промышленного, измерительного, транспортного и специального назначения.

Исполнение 2РМД18Б4Г5В1 представляет собой негерметичную блочную розетку без патрубка, рассчитанную на внутренний объёмный монтаж пайкой. Резьбовая фиксация обеспечивает устойчивое и защищённое соединение с ответной частью, что особенно важно при вибрации, механических нагрузках и длительной эксплуатации.

Расшифровка маркировки

Обозначение 2РМД18Б4Г5В1 содержит основные сведения о конструкции разъёма:

Таким образом, разъём 2РМД18Б4Г5В1 имеет четыре гнездовых контакта диаметром 1,5 мм и предназначен для сопряжения с соответствующей кабельной вилкой серии 2РМД.

Основные технические характеристики

Для типономинала 2РМД18Б4Г5В1 указываются следующие ключевые параметры:

• Количество контактов — 4.

• Диаметр контактов — 1,5 мм.

• Максимальный ток на один контакт — до 15 А.

• Допустимый суммарный ток через соединитель — до 50 А.

• Максимальное рабочее напряжение — до 560 В.

• Сопротивление контактов — не более 2,5 мОм.

• Сопротивление изоляции — не менее 5000 МОм.

• Ёмкость между контактами — не более 6 пФ.

• Рабочая температура — от −60 до +100 °C.

• Число циклов сочленения и расчленения — до 500.

• Минимальная наработка — не менее 1000 часов.

• Минимальный срок сохраняемости — 15 лет.

Контакты разъёма выполняются из латуни и имеют серебряное покрытие, которое способствует снижению переходного сопротивления и повышению стабильности электрического контакта. Корпус обычно изготовлен из алюминиевого сплава, что даёт необходимую механическую прочность при сравнительно небольшой массе.

Конструкция и особенности

Разъём 2РМД18Б4Г5В1 относится к негерметичным соединителям. Это означает, что его следует применять внутри корпуса оборудования, шкафов автоматики, приборных стоек или других зон, где разъём защищён от прямого воздействия влаги, конденсата, агрессивных сред и загрязнений.

Резьбовой способ сочленения — важное преимущество конструкции. После стыковки ответных частей соединение фиксируется резьбовой муфтой, благодаря чему уменьшается риск самопроизвольного рассоединения при вибрации и ударах. Серия 2РМД также рассчитана на эксплуатацию в условиях синусоидальной вибрации в диапазоне частот 1–5000 Гц.

Монтажная часть разъёма предназначена для пайки проводников. При монтаже важно соблюдать допустимую токовую нагрузку каждой цепи, обеспечить качественную изоляцию мест пайки и не допускать механического натяжения проводов на контактах.

Где применяется 2РМД18Б4Г5В1

Блочная розетка 2РМД18Б4Г5В1 используется там, где требуется компактное, разборное и виброустойчивое соединение нескольких силовых или сигнальных цепей. Типичные области применения:

• Приборные панели, блоки управления и измерительные устройства.

• Системы промышленной автоматики и электрошкафы.

• Оборудование связи, телеметрии и контроля.

• Испытательные стенды и лабораторная аппаратура.

• Транспортная, энергетическая и машиностроительная техника.

• Электронные и электротехнические комплексы с внутренней кабельной разводкой.

Четырёхконтактная схема делает этот соединитель удобным для подключения питания, цепей управления, исполнительных механизмов либо отдельных сигнальных линий. При проектировании необходимо учитывать, что суммарная нагрузка не должна превышать 50 А, даже если ток через каждый отдельный контакт остаётся в допустимых пределах.

Важные условия выбора

При подборе ответной части к 2РМД18Б4Г5В1 необходимо сверять не только серию разъёма, но и размер корпуса, число контактов, их расположение, диаметр, тип контактной части и конструктивное исполнение. Для надёжного соединения ответный элемент должен быть совместим по сочетанию контактов № 5 и иметь штыревые контакты соответствующего диаметра.

Перед установкой рекомендуется проверить:

• Соответствие рабочего напряжения и токовой нагрузки параметрам разъёма.

• Совместимость вилки и розетки по типономиналу.

• Правильность распайки контактов согласно электрической схеме.

• Защищённость места установки от влаги и агрессивной среды.

• Отсутствие загрязнений, окислов и механических повреждений контактной группы.

2РМД18Б4Г5В1 остаётся практичным решением для оборудования, где важны стабильный электрический контакт, удобство обслуживания, механическая фиксация и возможность многократного подключения без нарушения внутренней проводки.
