Назначение разъема 2РМДТ45КПН50Г8В1В

Разъем 2РМДТ45КПН50Г8В1В представляет собой кабельную розетку, предназначенную для соединения и разъединения электрических цепей постоянного и переменного тока. Изделие применяется в узлах и блоках радиоэлектронной аппаратуры как специального, так и общего назначения.

Соединитель способен работать при частоте до 3 МГц и напряжении до 700 В в зависимости от типономинала. Конструкция имеет цилиндрическую форму и тропикоустойчивое исполнение с резьбовой фиксацией, что обеспечивает надежное механическое соединение и сохранение электрического контакта в условиях вибрации и других эксплуатационных нагрузок.

Подтвержденные технические характеристики

Ниже приведены параметры, указанные в документации на изделие.

• Тип соединителя: 2РМДТ;
• Условный размер корпуса: 45;
• Количество контактов: 50;
• Тип контактов: гнездо;
• Покрытие контактов: серебро;
• Рабочая температура: от минус 60 °C до плюс 100 °C;
• Материал корпуса: металл;
• Сопротивление изолятора: не менее 5 МОм;
• Сопротивление контактов: не более 0,005 Ом.

Исполнение разъема — всеклиматическое, что подтверждается буквенным обозначением В в маркировке. Теплостойкость изделия рассчитана на работу до 100 °C.

Расшифровка условного обозначения

Маркировка 2РМДТ45КПН50Г8В1В содержит полную информацию о конструкции и исполнении соединителя. Ее элементы означают следующее.

1. 2РМДТ — тип соединителя;
2. 45 — условный размер корпуса;
3. К — вид корпуса (кабельный);
4. П — вид патрубка (прямой);
5. Н — вид гайки патрубка (для неэкранированного кабеля);
6. 50 — количество контактов;
7. Г — часть соединителя (розетка);
8. 8 — обозначение сочетания контактов;
9. В — покрытие контактов (серебро);
10. 1 — теплостойкость (до 100 °C);
11. В — всеклиматическое исполнение.

Конструкция и применение

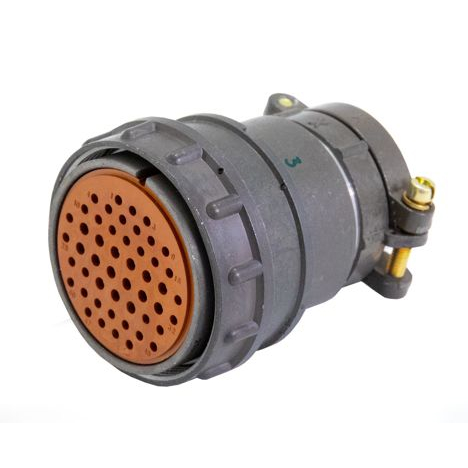

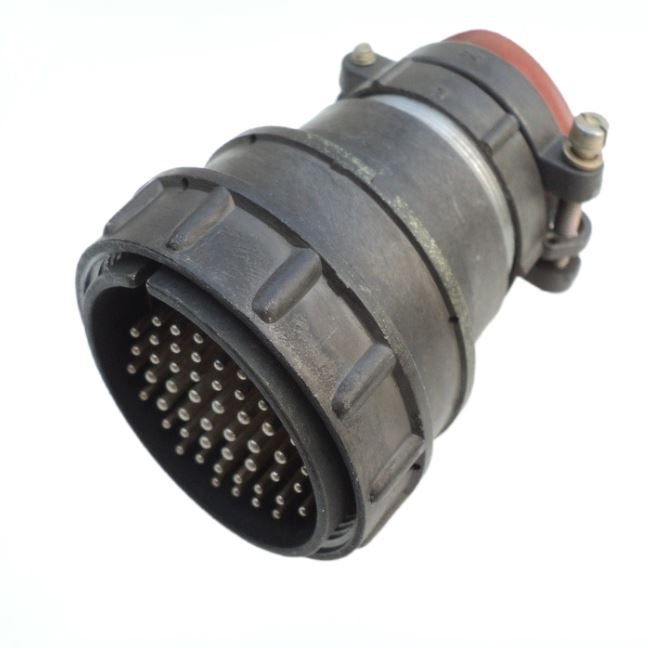

Разъем выпускается в металлическом корпусе цилиндрической формы с резьбовой фиксацией сочленения. Контакты типа «гнездо» имеют серебряное покрытие, что обеспечивает стабильное переходное сопротивление и устойчивость к окислению. Сопротивление контактов не превышает 0,005 Ом, а сопротивление изолятора составляет не менее 5 МОм.

Соединители могут изготавливаться для монтажа как экранированными, так и неэкранированными кабелями. Конкретный вариант определяется типом гайки патрубка. В данном исполнении применена гайка для неэкранированного кабеля, что отражено в обозначении буквой Н.

Разъем соответствует техническим условиям ГЕ0.364.126ТУ. Изделие может иметь различные схемы положения контактов, из-за чего разъемы с разными схемами несовместимы между собой при сочленении. Это важно учитывать при подборе ответной части и формировании комплекта для конкретного устройства.

Комплектация и условия хранения

Товар поставляется в заводской упаковке и сопровождается паспортом. Гарантийный срок хранения составляет 15 лет с момента изготовления. Гарантированная наработка — до 1000 часов в обычных условиях эксплуатации.

Благодаря всеклиматическому исполнению и диапазону рабочих температур от минус 60 °C до плюс 100 °C, разъем пригоден для применения в аппаратуре, работающей в различных климатических зонах, включая районы с повышенной влажностью и значительными перепадами температуры.
