Назначение

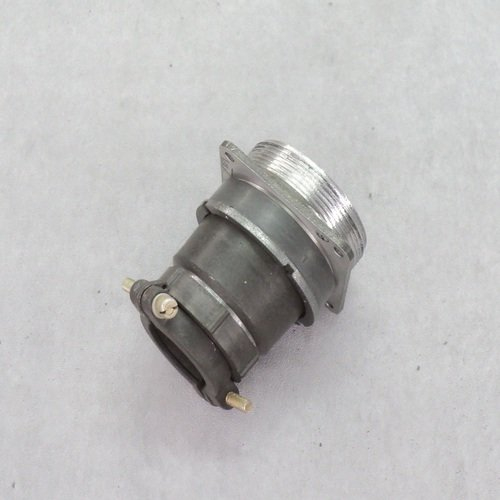

Разъем 2РМДТ45БПН50Г8В1В (артикул 7541) представляет собой блочную розетку, предназначенную для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре и обеспечивает надежное соединение в различных условиях эксплуатации.

Разъем рассчитан на блочный монтаж и имеет резьбовое соединение для надежного механического крепления. Конструкция позволяет использовать его в аппаратуре, где требуется прочное разъемное сопряжение с защитой от самопроизвольного разъединения.

Основные технические характеристики

• Тип соединителя: 2РМДТ
• Условный размер корпуса: 45 мм
• Количество контактов: 50
• Рабочее напряжение: до 560 В
• Максимальное испытательное напряжение: 1850 В
• Токовая нагрузка для контактов диаметром 1,5 мм: до 5 А
• Токовая нагрузка для контактов диаметром 2 мм: до 7,5 А
• Сопротивление контактов диаметром 1,5 мм: не более 2,5 мОм
• Сопротивление контактов диаметром 2 мм: не более 1,6 мОм
• Температурный диапазон эксплуатации: от −60 °C до +100 °C

Электрические параметры

Разъем предназначен для работы с постоянным и переменным током. Допустимая частота сигнала достигает 3 МГц, что позволяет применять изделие в цепях с высокочастотными составляющими. Максимальное рабочее напряжение составляет 560 В. Изоляция разъема выдерживает испытательное напряжение 1850 В, что подтверждает запас электрической прочности.

Токовая нагрузка зависит от диаметра контактов. Контакты диаметром 1,5 мм рассчитаны на ток до 5 А, контакты диаметром 2 мм — до 7,5 А. Сопротивление контактов составляет не более 2,5 мОм для контактов диаметром 1,5 мм и не более 1,6 мОм для контактов диаметром 2 мм, что обеспечивает стабильный электрический контакт.

Материалы и конструкция

• Материал корпуса: металл
• Материал изолятора: карболит
• Покрытие контактов: серебро
• Тип корпуса: блочный
• Тип патрубка: прямой
• Крепление: резьбовое соединение
• Исполнение для кабеля: гайка для неэкранированного кабеля

Условия эксплуатации

Разъем сохраняет работоспособность в широком температурном диапазоне от −60 °C до +100 °C. Изделие устойчиво к воздействию повышенной влажности: допускается эксплуатация при относительной влажности до 98 процентов при температуре +35 °C.

Конструкция разъема устойчива к механическим воздействиям, включая вибрации и удары. Это позволяет использовать его в аппаратуре, работающей в сложных климатических и производственных условиях, а также в системах, подверженных механическим нагрузкам.

Расшифровка условного обозначения

Маркировка разъема 2РМДТ45БПН50Г8В1В содержит информацию о его конструктивных особенностях:

1. 2РМДТ — тип соединителя;
2. 45 — условный размер корпуса;
3. Б — блочный тип корпуса;
4. П — прямой тип патрубка;
5. Н — гайка для неэкранированного кабеля;
6. 50 — количество контактов;
7. Г — розетка;
8. 8 — сочетание контактов разных диаметров;
9. В — серебряное покрытие;
10. 1 — теплостойкость до +100 °C.

Применение

Разъем 2РМДТ45БПН50Г8В1В используется в радиоэлектронной и радиотехнической аппаратуре для коммутации электрических цепей. Он подходит для стационарной установки в блочные части соединителей и обеспечивает надежное электрическое соединение в условиях вибраций, ударов и перепадов температур.

Наличие 50 контактов с серебряным покрытием позволяет подключать многоканальные сигнальные и силовые линии. Изделие относится к категории 2РМД и может применяться в различных электрических системах, где требуется блочная розетка с резьбовым креплением и высокой механической стойкостью.
