Назначение и общее описание

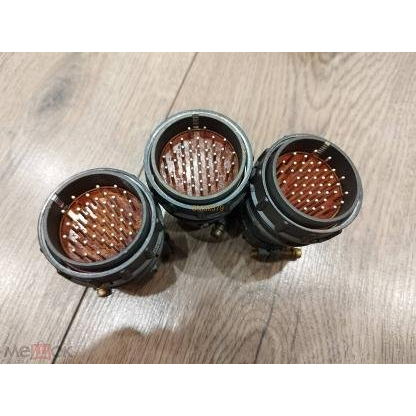

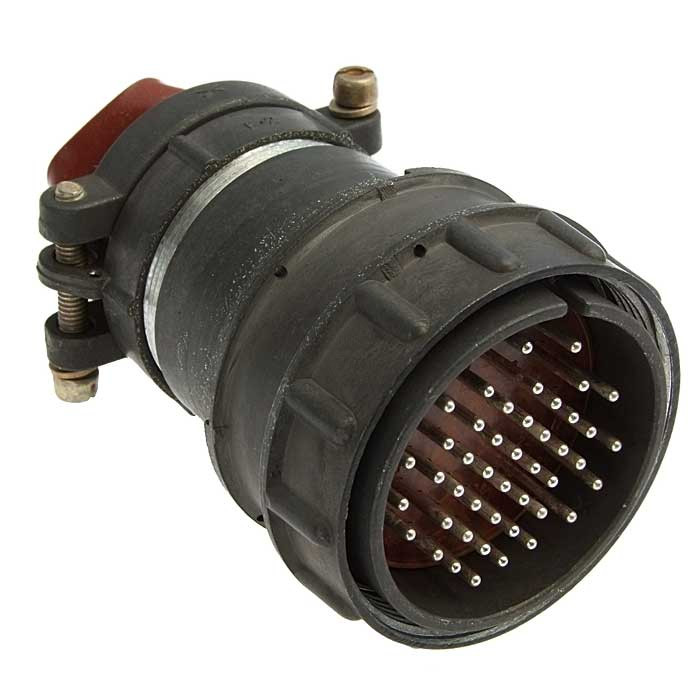

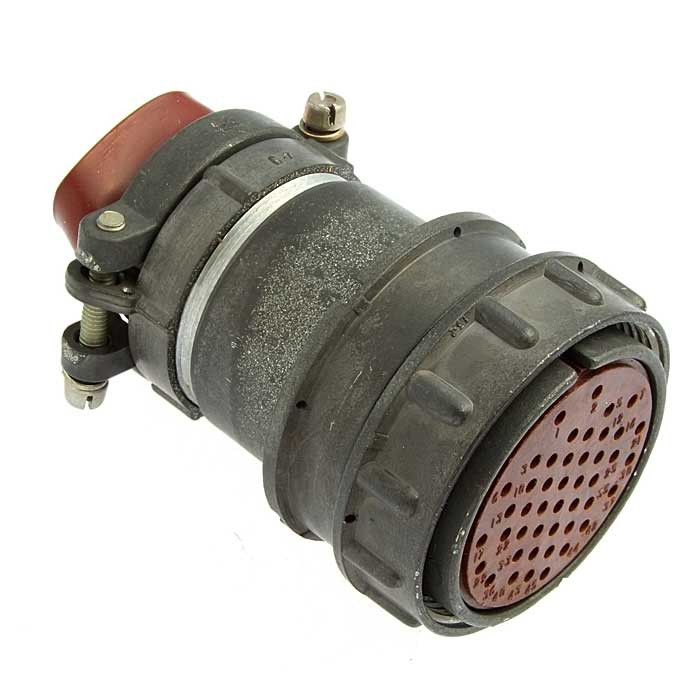

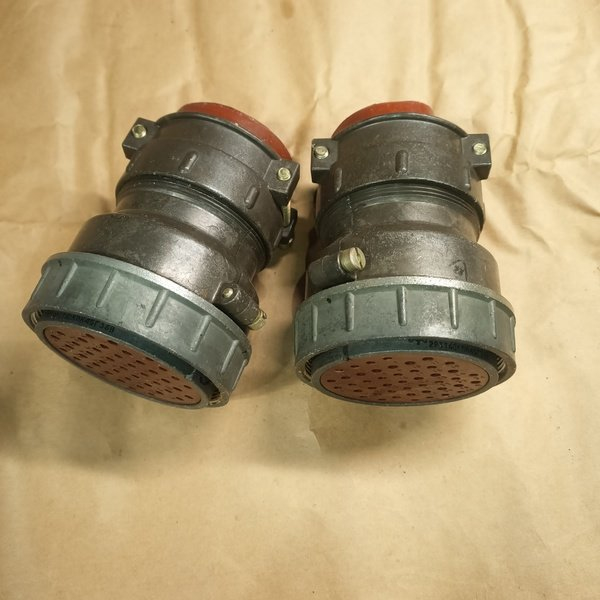

Разъем 2РМДТ42КПН45Ш5В1В (артикул 7539) — это кабельная вилка с прямым патрубком, предназначенная для соединения и разъединения электрических цепей постоянного и переменного тока. Изделие относится к категории 2РМД и используется в узлах и блоках радиоэлектронной аппаратуры как специального, так и общего назначения.

Конструкция обеспечивает надежное механическое и электрическое соединение, что делает разъем важным компонентом в составе различных электронных систем. Работа возможна на частотах до 3 МГц при напряжении до 700 В в зависимости от типономинала.

Расшифровка обозначения

Маркировка 2РМДТ42КПН45Ш5В1В содержит полную информацию о типе и исполнении изделия:

• 2РМДТ — тип соединителя;
• 42 — условный размер корпуса;
• К — вид корпуса (кабельный);
• П — вид патрубка (прямой);
• Н — вид гайки патрубка (для неэкранированного кабеля);
• 45 — количество контактов;
• Ш — часть соединителя (вилка);
• 5 — обозначение сочетания контактов;
• В — покрытие контактов (серебро);
• 1 — теплостойкость (до 100 °C);
• В — всеклиматическое исполнение.

Технические характеристики

Ниже приведены подтвержденные параметры разъема:

• Тип соединителя: 2РМДТ;
• Условный размер корпуса: 42;
• Количество контактов: 45;
• Тип контактов: штырь;
• Покрытие контактов: серебро;
• Вид гайки: для неэкранированного кабеля;
• Способ монтажа: на кабель;
• Рабочая температура: от минус 60 °C до плюс 100 °C;
• Вес: 101 г.

Применение и особенности эксплуатации

Разъем применяется для коммутации электрических цепей в радиоэлектронной аппаратуре специального и общего назначения. Всеклиматическое исполнение В позволяет использовать изделие в различных климатических зонах, а диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия обеспечивает работоспособность как при низких, так и при повышенных температурах окружающей среды.

Кабельный корпус с прямым патрубком и гайкой для неэкранированного кабеля упрощает монтаж на кабель и обеспечивает удобство подключения. Серебряное покрытие контактов способствует стабильности переходного сопротивления и надежности электрического соединения. Тип контактов «штырь» и наличие 45 контактов позволяют передавать сигналы по множеству цепей одновременно, что важно при построении многоканальных систем.

Изделие поставляется как самостоятельная единица; сведения о комплектации, производителе, стране производства, сертификатах и гарантии в предоставленных данных отсутствуют.
