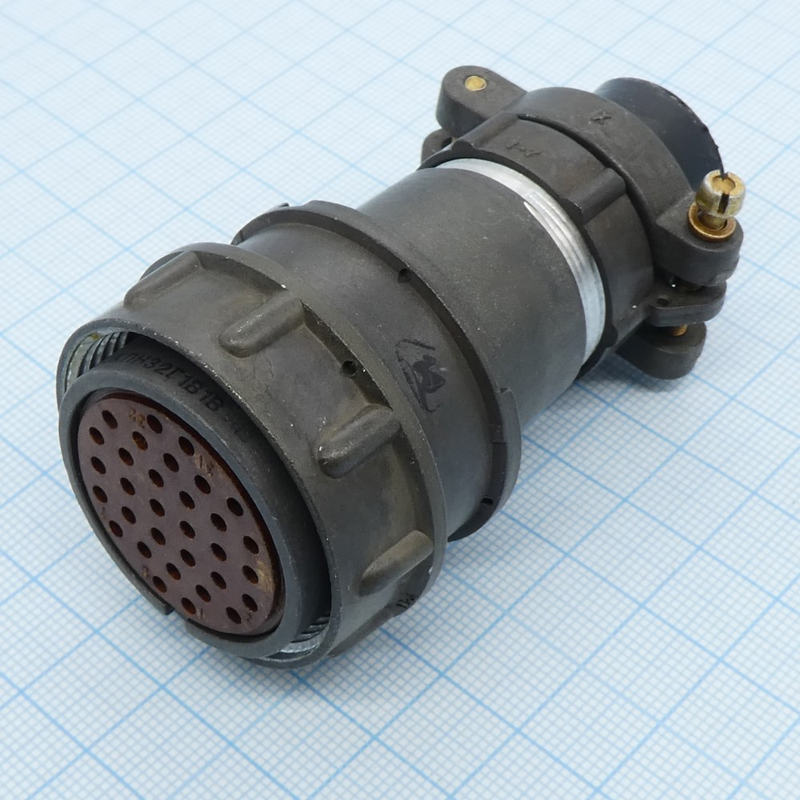

Назначение разъема 2РМДТ33КПН32Г5В1В

Разъем 2РМДТ33КПН32Г5В1В представляет собой кабельную розетку, предназначенную для соединения и разъединения электрических цепей. Он применяется как в системах постоянного, так и переменного тока с частотой до 3 МГц. Артикул изделия — 7529, категория — 2РМД.

Основное функциональное назначение — обеспечение надежного электрического контакта между кабелем и ответной частью соединителя при эксплуатации в жестких условиях. Конструкция разъема позволяет многократно выполнять сочленение и расчленение без потери рабочих характеристик.

Подтвержденные технические характеристики

Ниже приведены параметры, заявленные для данной модели разъема.

• Тип соединителя: негерметичный, тропикоустойчивый.
• Количество контактов: 32.
• Максимальная токовая нагрузка на одиночный контакт: 6 А.
• Максимальная суммарная токовая нагрузка на соединитель: 160 А.
• Максимальное рабочее напряжение: 560 В.
• Сопротивление контактов: не более 2,5 мОм.
• Емкость между контактами: не более 6 пФ.
• Сопротивление изоляции: не менее 5000 МОм.
• Длина соединителя: 67,5 мм.
• Масса: не более 40,5 г.
• Максимальное количество сочленений и расчленений: до 500 раз.
• Минимальная наработка: не менее 1000 часов.
• Гарантийный срок хранения: 15 лет.

Конструкция и материалы

Разъем оснащен прямым патрубком и гайкой для неэкранированного кабеля. Такая конструкция упрощает монтаж и обеспечивает надежную фиксацию кабеля в корпусе соединителя.

Контакты имеют серебряное покрытие, что обеспечивает хорошую проводимость и долговечность. Серебрение контактных поверхностей способствует стабильности переходного сопротивления и снижению потерь при передаче сигнала и питания.

Тропикоустойчивое исполнение означает, что изделие приспособлено к эксплуатации в условиях повышенной влажности и температуры, характерных для тропического климата. При этом разъем относится к негерметичным соединителям, то есть не предназначен для работы при прямом воздействии воды или в среде с повышенным давлением.

Условия эксплуатации

Разъем 2РМДТ33КПН32Г5В1В работоспособен в широком диапазоне температур: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Это позволяет применять его в аппаратуре, работающей как в условиях сильного мороза, так и при значительном нагреве.

Изделие устойчиво к механическим воздействиям, включая вибрацию и удары. В частности, допускается синусоидальная вибрация в диапазоне частот от 1 Гц до 5000 Гц с амплитудой ускорения до 490 метров на секунду в квадрате. Такая стойкость важна для бортовой, промышленной и полевой аппаратуры, где соединитель подвергается постоянной тряске и толчкам.

Область применения

Благодаря сочетанию большого числа контактов, высокой токовой нагрузки и стойкости к внешним воздействиям разъем применяется в электрических цепях постоянного и переменного тока частотой до 3 МГц. Он подходит для коммутации цепей питания и сигнальных цепей в составе кабельных сборок.

Типовые сферы использования включают промышленное оборудование, измерительную и испытательную технику, а также другие устройства, где требуется надежное соединение кабеля с ответным соединителем и возможность многократного сочленения. Ограничением является негерметичное исполнение: разъем не следует применять там, где требуется защита от прямого попадания воды.

Серебряное покрытие контактов и низкое сопротивление обеспечивают стабильную работу при передаче как слаботочных сигналов, так и токов до 6 А на контакт. Совокупная нагрузка на соединитель достигает 160 А, что позволяет использовать его в силовых цепях при равномерном распределении тока по контактам.
