Назначение разъема 2РМДТ33КПЭ7Г9В1В ВП

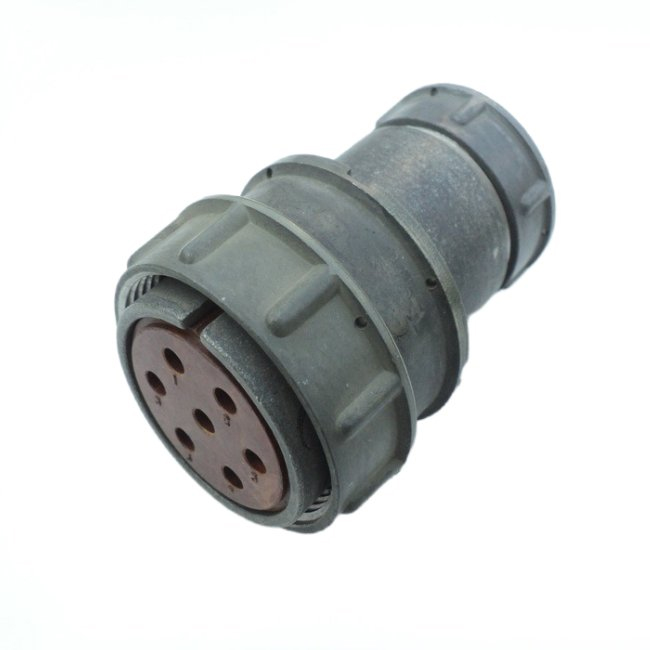

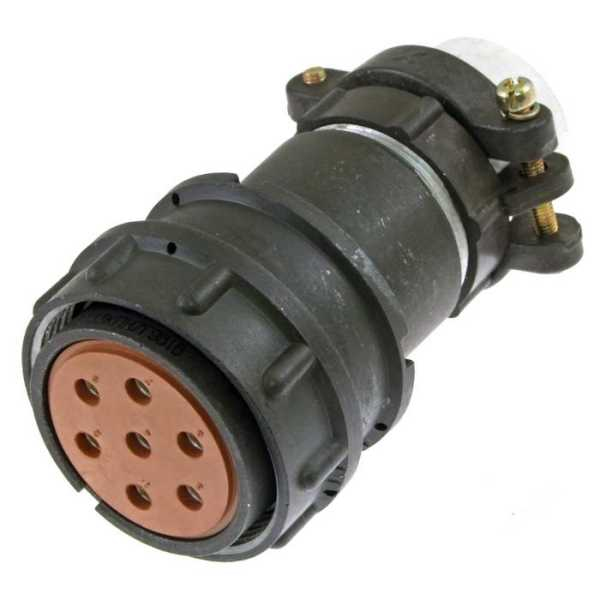

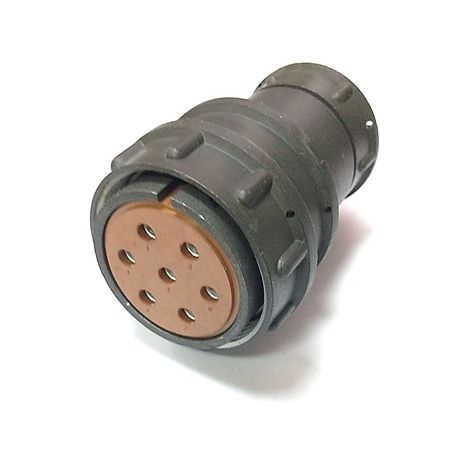

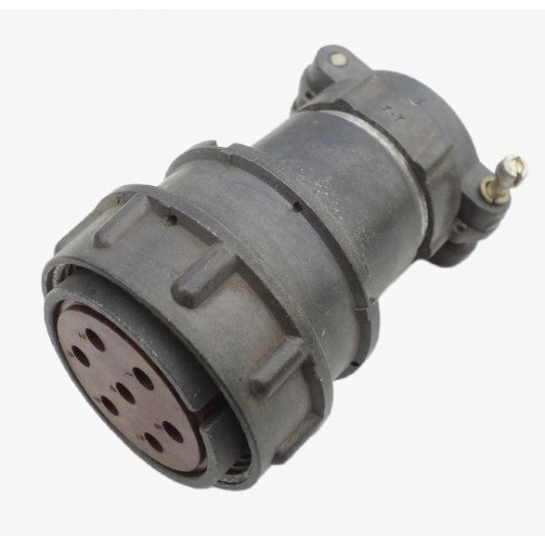

Разъем 2РМДТ33КПЭ7Г9В1В ВП представляет собой кабельный соединитель серии 2РМДТ, предназначенный для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в тех случаях, когда требуется обеспечить надежную коммутацию силовых и сигнальных линий с возможностью многократного сочленения и расчленения без потери электрических параметров.

Благодаря выполнению в исполнении ВП разъем ориентирован на эксплуатацию в составе ответственных электротехнических и радиоэлектронных устройств, где предъявляются повышенные требования к стабильности работы при воздействии внешних факторов. Конструкция соединителя рассчитана на работу в широком диапазоне температур и сохраняет работоспособность при значительных механических нагрузках.

Подтвержденные технические характеристики

Ниже приведены параметры, заявленные для данной модели разъема. Значения относятся именно к модификации 2РМДТ33КПЭ7Г9В1В ВП и не должны переноситься на другие изделия серии без проверки.

• Количество контактов: 7.
• Максимальное рабочее напряжение: 560 В, в отдельных случаях допускается до 700 В.
• Токовая нагрузка: до 50 А.
• Диаметр посадочного отверстия: 33 мм.
• Диаметр контактов: 1 мм.
• Сопротивление изоляции: не менее 1000 МОм.
• Рабочий температурный диапазон: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Минимальная наработка: 5000 часов.
• Срок хранения: 15 лет.

Перечисленные параметры определяют область допустимого применения разъема и позволяют подбирать его под конкретные условия эксплуатации без дополнительных испытаний, если режимы работы не выходят за указанные границы.

Конструктивные особенности и применение

Конструкция и присоединение

Разъем выполнен как кабельный соединитель, то есть его монтаж предполагает заделку на кабель. Посадочное отверстие диаметром 33 мм определяет габариты установочного места, а диаметр контактов 1 мм характеризует присоединительные размеры токоведущих элементов. Семь контактов дают возможность организовать как силовые, так и сигнальные цепи в одном соединении.

Сочетание токовой нагрузки до 50 А и рабочего напряжения до 560 В позволяет использовать разъем в цепях средней и повышенной мощности. При этом допустимая частота коммутируемого тока до 3 МГц указывает на пригодность изделия не только для цепей питания, но и для передачи сигналов в относительно широкой полосе.

Условия эксплуатации

Диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия делает разъем применимым в аппаратуре, работающей на открытом воздухе, в неотапливаемых помещениях и в условиях выраженного нагрева. Высокое сопротивление изоляции не менее 1000 МОм снижает утечки и способствует сохранению параметров цепей при длительной эксплуатации.

Минимальная наработка 5000 часов задает ориентир по ресурсу изделия, а срок хранения 15 лет позволяет формировать складские запасы и использовать разъемы по мере необходимости без риска утраты рабочих свойств при соблюдении условий хранения.

Типовые области применения

Разъем подходит для применения в составе кабельных сборок, соединительных жгутов, распределительных устройств и пультов управления, где требуется надежное разъемное соединение с фиксированными электрическими параметрами. Исполнение ВП и подтвержденные характеристики позволяют рассматривать его для установки в оборудование, к которому предъявляются требования по стойкости к температуре и по стабильности изоляционных свойств.

При подборе разъема следует учитывать, что изготовитель в предоставленных данных не указан, а комплектация, сертификаты и гарантийные условия не приводятся. Поэтому перед применением в конкретном изделии рекомендуется дополнительно уточнить эти сведения у поставщика и проверить соответствие режимов работы указанным выше значениям напряжения, тока, температуры и ресурса.
