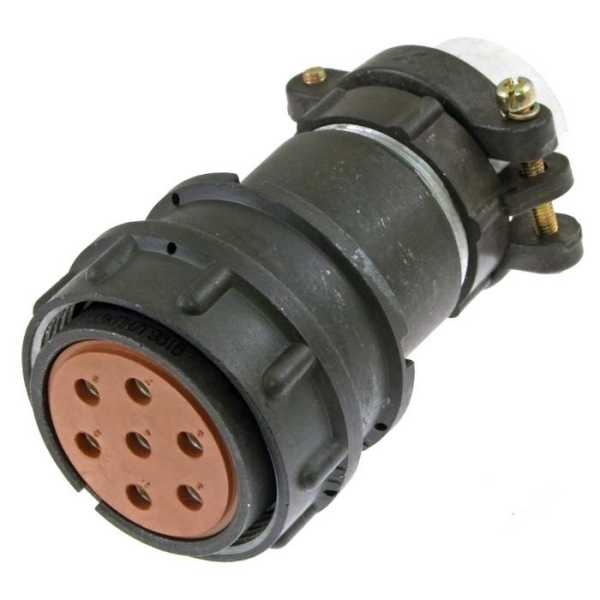

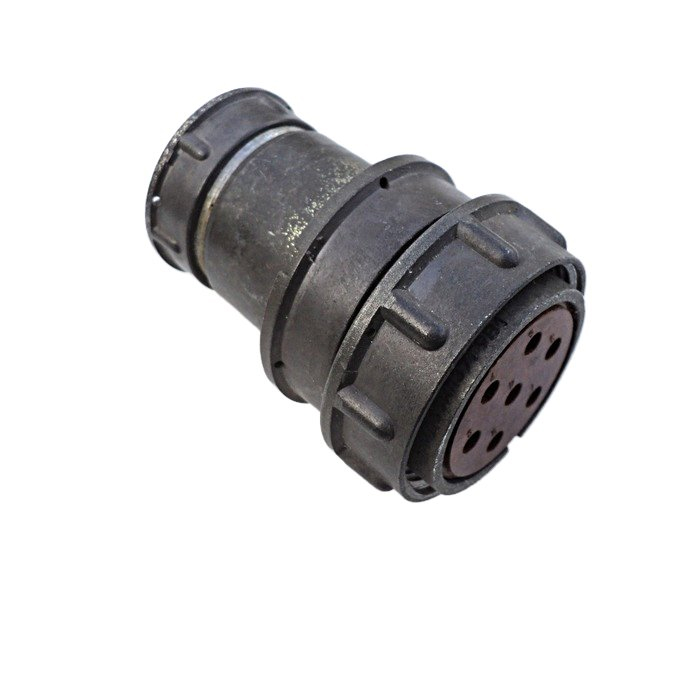

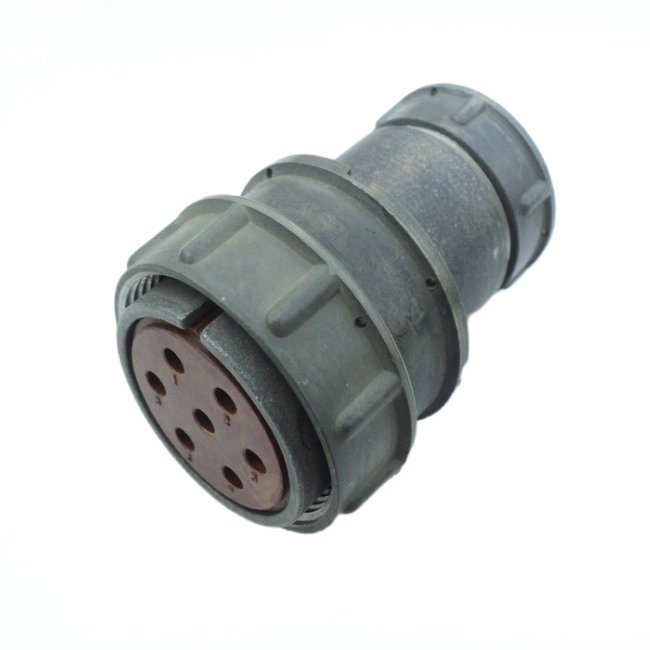

РАЗЪЕМ 2РМДТ33КПЭ7Г9В1ЛВ ВП

Цена:

1050 ₽

Технические характеристики

Разъём 2РМДТ33КПЭ7Г9В1ЛВ ВП представляет собой цилиндрический низкочастотный соединитель тропикоустойчивого исполнения с резьбовой фиксацией в соединённом положении. Он предназначен для надёжного соединения и разъединения электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В.

Это кабельная розетка с 7 контактами диаметром 1 мм, прямым патрубком и гайкой для экранированного кабеля. Покрытие контактов — серебро (или золото в вариациях), монтаж выполняется объёмной пайкой внутри корпуса размером 33 мм.

Сопротивление изоляции составляет не менее 5000 МОм, ёмкость между контактами — не более 6 пФ, а электрическая прочность достигает 2300 В при 700 В рабочего напряжения.

Разъём выдерживает вибрацию (1–5000 Гц), акустический шум до 170 дБ, механические удары и экстремальные температуры от -60 до +100 °С.

Используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения, включая всеклиматические условия. Минимальная наработка — 500–5000 часов, число соединений/расъединений — до 500, срок сохраняемости — 15–25 лет.

Изображение иллюстрирует типичную конструкцию разъёма серии 2РМДТ с деталями сборки и сечениями.

Описание

Назначение разъёма 2РМДТ33КПЭ7Г9В1ЛВ ВП

Разъём 2РМДТ33КПЭ7Г9В1ЛВ ВП — это цилиндрический низкочастотный соединитель тропикоустойчивого исполнения, предназначенный для надёжного соединения и разъединения электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В. Применяется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения, в том числе в условиях всеклиматического исполнения.

Конструктивные особенности

Изделие представляет собой кабельную розетку с семью контактами диаметром 1 мм. Фиксация в соединённом положении обеспечивается резьбовым механизмом, что исключает самопроизвольное разъединение при вибрационных и ударных нагрузках. Корпус имеет размер 33 мм и оснащён прямым патрубком и гайкой для экранированного кабеля. Монтаж выполняется объёмной пайкой внутри корпуса. Покрытие контактов — серебро; в отдельных вариациях возможно золочение.

Электрические параметры

Сопротивление изоляции — не менее 5000 МОм.
Ёмкость между контактами — не более 6 пФ.
Электрическая прочность — до 2300 В при рабочем напряжении 700 В.
Рабочая частота — до 3 МГц для цепей постоянного и переменного тока.

Условия эксплуатации и надёжность

Разъём сохраняет работоспособность при воздействии вибрации в диапазоне от 1 до 5000 Гц, акустического шума уровнем до 170 дБ, механических ударов, а также экстремальных температур от минус 60 до плюс 100 градусов Цельсия. Тропикоустойчивое и всеклиматическое исполнение подтверждает пригодность для эксплуатации в жёстких климатических условиях.

Показатели надёжности:

Минимальная наработка — от 500 до 5000 часов.
Число циклов соединения и разъединения — до 500.
Срок сохраняемости — от 15 до 25 лет.

Применение

Соединитель используется в составе узлов и блоков радиоэлектронной аппаратуры, где требуется стабильная передача сигнала и питания при повышенных требованиях к механической прочности и климатической стойкости. Область применения охватывает как аппаратуру общего назначения, так и специальные изделия, эксплуатируемые во всеклиматических условиях.

Комплектация и маркировка

Артикул изделия — 7536. Категория — 2РМД. Производитель в предоставленных данных не указан. Дополнительные сведения о комплектации, сертификатах и гарантии в описании отсутствуют.
