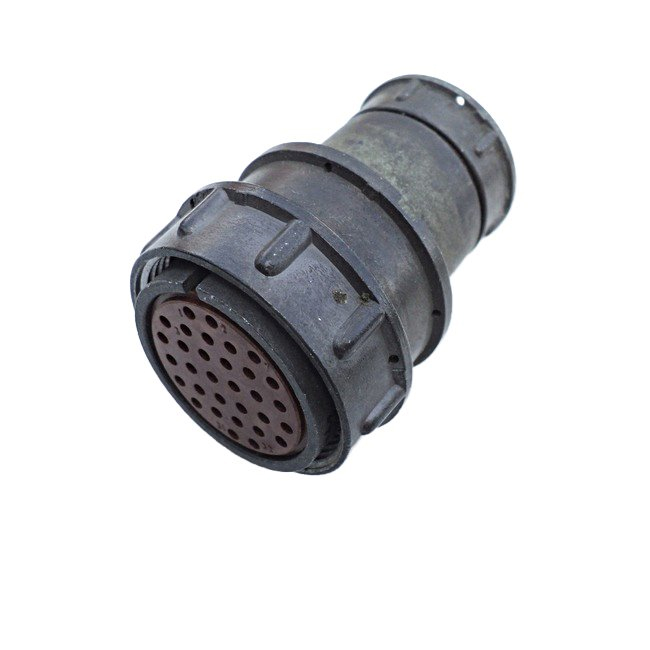

Разъем 2РМДТ33КПЭ32Г5В1В представляет собой кабельную розетку с 32 контактами, предназначенную для работы в электрических цепях как постоянного, так и переменного тока. Он относится к серии 2РМДТ и имеет следующие ключевые характеристики:

Технические характеристики

• Тип соединителя: 2РМДТ
• Условный размер: 33 мм
• Количество контактов: 32
• Максимальная токовая нагрузка на контакт: 6 А
• Суммарная токовая нагрузка на соединитель: до 160 А
• Максимальное рабочее напряжение: 560 В
• Частотный диапазон: до 3 МГц
• Температурный диапазон: до +100 °C
• Изоляция: Сопротивление изоляции не менее 5000 МОм, электрическая прочность изоляции - 1850 В.
• Срок службы: минимум 5000 часов, число сочленений - до 500 раз.
• Конструкция: Негерметичная, с резьбовой фиксацией.

Конструкция и материалы

Разъем выполнен из алюминиевого сплава и имеет серебряное покрытие контактов для улучшения проводимости. Патрубок прямой, с гайкой для экранированного кабеля, что делает его подходящим для использования в условиях повышенных требований к электромагнитной совместимости.

Применение

Разъем 2РМДТ33КПЭ32Г5В1В используется в узлах и блоках радиоэлектронной аппаратуры как общего, так и специального назначения. Он подходит для соединения длинных электрических цепей и может применяться в различных климатических условиях благодаря своему всеклиматическому исполнению.

Паспорт изделия

Паспорт на разъем включает информацию о его технических характеристиках, условиях эксплуатации, а также рекомендации по монтажу и обслуживанию. Он также содержит данные о сертификации и испытаниях, подтверждающих соответствие изделия установленным стандартам.
