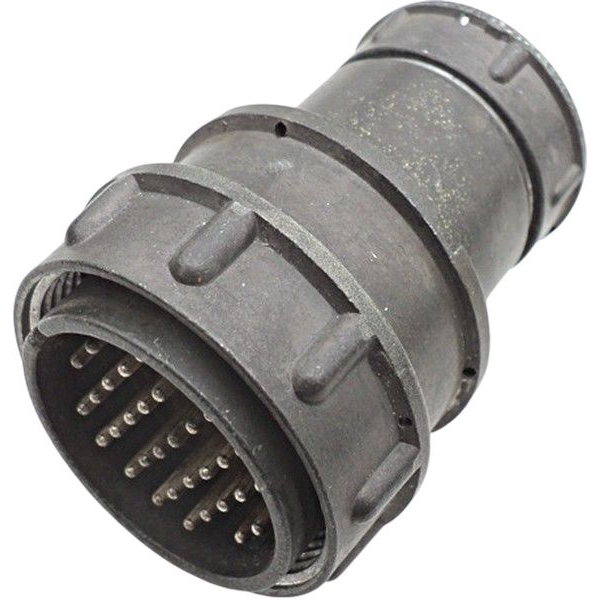

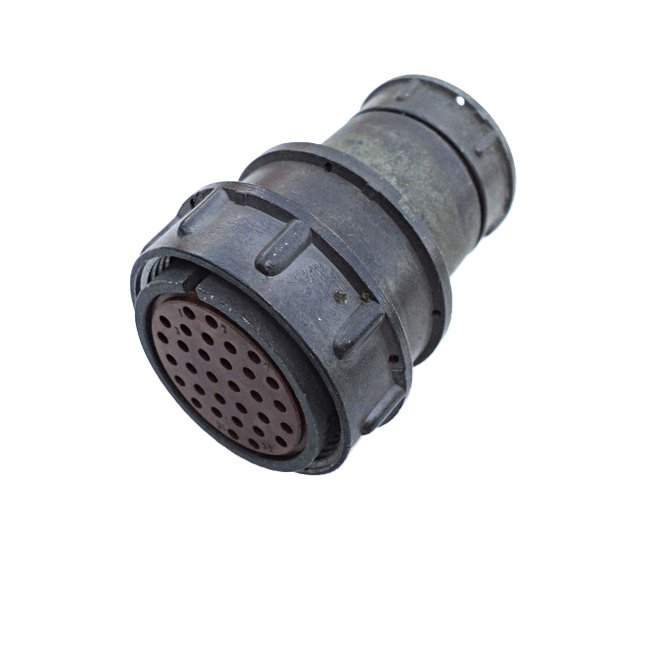

Назначение разъема 2РМДТ33КПЭ32Г5В1В ВП

Разъем 2РМДТ33КПЭ32Г5В1В ВП представляет собой кабельную розетку серии 2РМДТ и предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется там, где требуется надежное и долговечное соединение длинных электрических цепей, а также быстрая стыковка и расстыковка контактов.

Конструктивно разъем относится к негерметичным цилиндрическим низкочастотным соединителям. Он востребован в радиоэлектронной аппаратуре общего и специального назначения, включая системы, работающие в условиях повышенных электромагнитных помех.

Подтвержденные технические характеристики

Ниже приведены параметры, заявленные для данной модели.

• Тип соединителя: негерметичный, цилиндрический, низкочастотный
• Количество контактов: 32
• Диаметр контактов: 1,5 мм
• Максимальная токовая нагрузка на контакт: 6 А
• Суммарная токовая нагрузка на соединитель: до 160 А
• Максимальное рабочее напряжение: 560 В
• Температурный диапазон эксплуатации: от -60 °С до +100 °С
• Частотный диапазон коммутируемых цепей: до 3 МГц

Конструкция и материалы

Корпус разъема выполнен из алюминиевого сплава, что обеспечивает легкость и прочность изделия. Контакты имеют серебряное покрытие, которое улучшает проводимость и защищает от коррозии. Разъем оснащен прямым патрубком и гайкой для экранированного кабеля, что позволяет применять его в условиях повышенных электромагнитных помех.

Такое исполнение упрощает монтаж и обеспечивает стабильный электрический контакт при многократных соединениях и разъединениях, в том числе в полевых условиях.

Условия эксплуатации и устойчивость к воздействиям

Разъем рассчитан на работу в различных климатических условиях и способен выдерживать следующие нагрузки.

• Температурные колебания до 180 °С
• Вибрации в диапазоне частот от 1 Гц до 5000 Гц с амплитудой ускорения до 490 метров на секунду в квадрате
• Механические удары с пиковым ускорением до 5000 метров на секунду в квадрате

Указанные параметры подтверждают пригодность изделия для эксплуатации в составе оборудования, подвергающегося интенсивным механическим и климатическим воздействиям.

Применение

Разъем 2РМДТ33КПЭ32Г5В1В ВП широко используется в радиоэлектронной аппаратуре общего и специального назначения, а также в системах, где необходимо надежное соединение длинных электрических цепей. Благодаря удобной конструкции соединение и разъединение контактов выполняются быстро, что делает разъем удобным для применения в полевых условиях.

Изделие подходит для профессионалов, работающих с электрическими системами и оборудованием, где важны стабильность и долговечность соединений. Артикул товара — 7533, категория — 2РМД.
