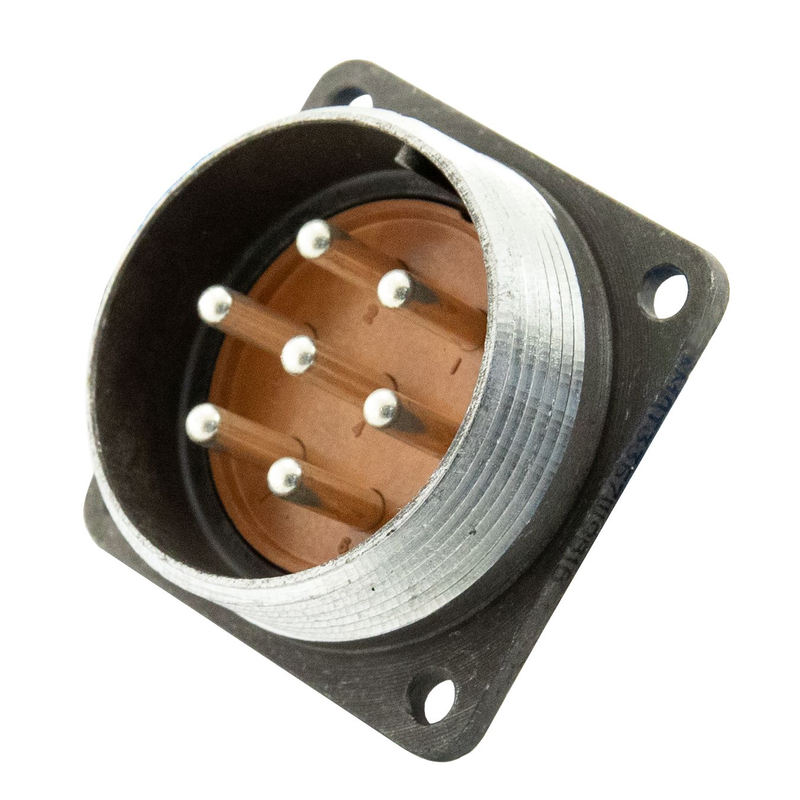

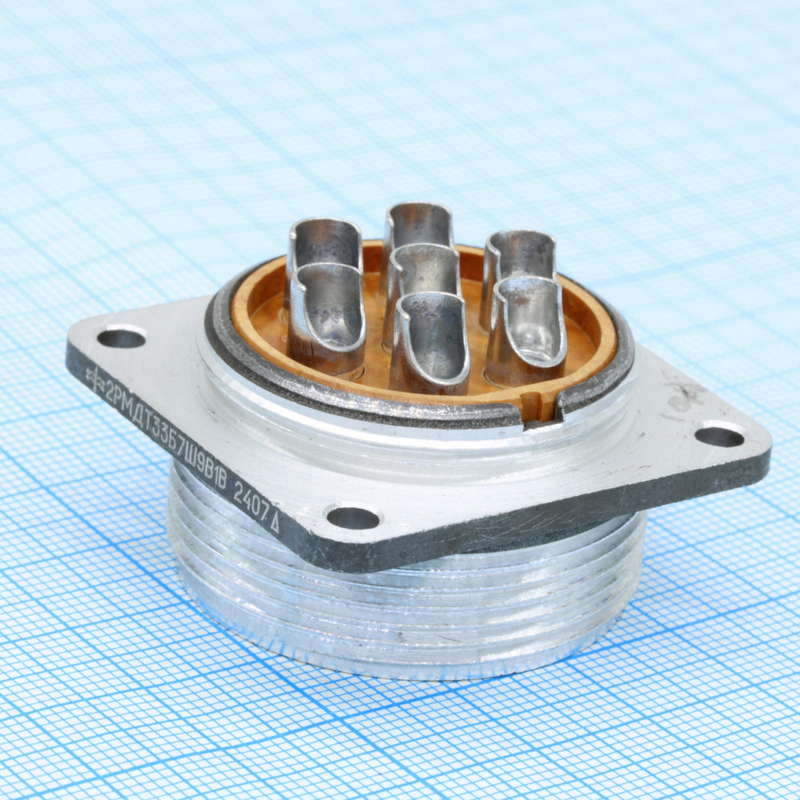

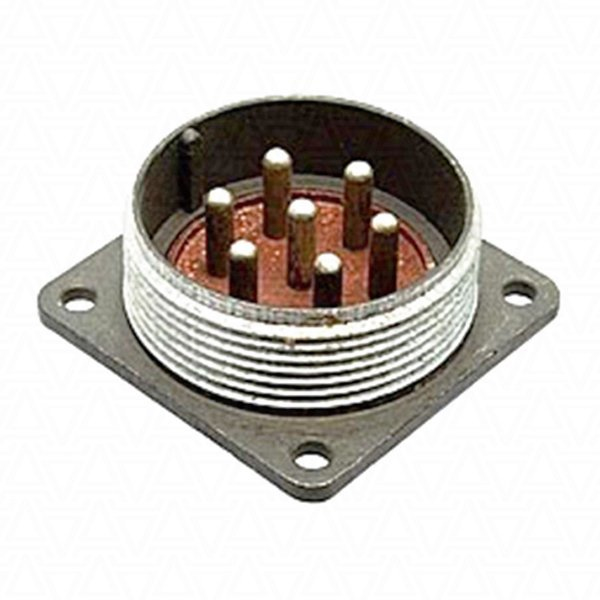

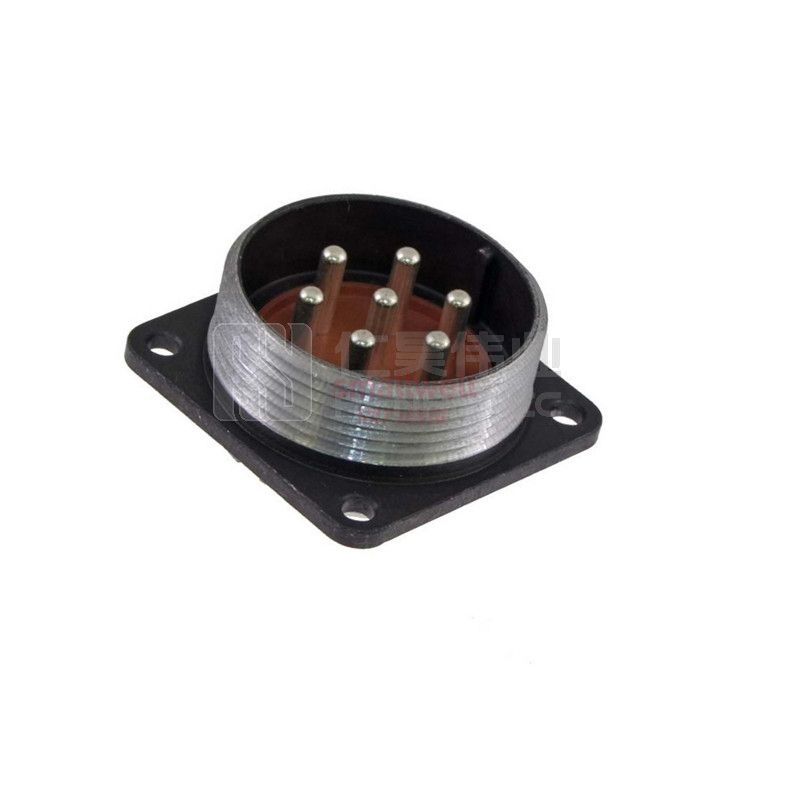

Назначение разъема 2РМДТ33Б7Ш9В1

Разъем 2РМДТ33Б7Ш9В1 относится к классу электрических низкочастотных цилиндрических соединителей серии 2РМДТ. Он предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Соединитель применяется для объемного монтажа, то есть для соединения проводников внутри блоков, шкафов и приборов, где требуется надежный разъемный контакт.

Данная модель не является герметичной и не предназначена для работы в условиях прямого воздействия влаги или агрессивных сред без дополнительной защиты. Артикул товара — 7528, категория — 2РМД.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РМДТ33Б7Ш9В1 содержит полную информацию о конструкции и исполнении изделия. Ниже приведены подтвержденные особенности, заложенные в обозначении:

• Тип соединителя: 2РМДТ — низкочастотный цилиндрический разъем.
• Условный размер соединителя: 33.
• Корпус блочный (обозначение «Б»), без левой резьбы.
• Количество контактов: 7.
• Покрытие контактов: серебряное (обозначение «А»).
• Температурный режим: теплостойкость до 100 градусов Цельсия (обозначение «1»).
• Исполнение: всеклиматическое (обозначение «В»).

Технические характеристики

Электрические параметры разъема 2РМДТ33Б7Ш9В1 обеспечивают работу в цепях с высокой токовой нагрузкой и повышенным напряжением. Значения подтверждены для данной серии и типа соединителя.

Токовые и электрические параметры

• Токовая нагрузка на одиночный контакт: от 4 А до 36 А.
• Максимальная суммарная токовая нагрузка на соединитель: от 27 А до 260 А.
• Максимальное рабочее напряжение: 560 В и 700 В.
• Сопротивление контактов для диаметра 1,5 мм: не более 2,5 мОм.
• Сопротивление контактов для диаметра 2 мм: не более 1,6 мОм.
• Сопротивление контактов для диаметра 3 мм: не более 0,8 мОм.

Изоляционные характеристики

• Сопротивление изоляции: не менее 5000 МОм.
• Электрическая прочность изоляции при напряжении 560 В: не менее 1850 В.
• Электрическая прочность изоляции при напряжении 700 В: не менее 2300 В.

Условия эксплуатации

Разъемы серии 2РМДТ рассчитаны на работу в жестких условиях. Они выдерживают синусоидальную вибрацию с частотами от 1 Гц до 5000 Гц и амплитудой ускорения до 490 метров на секунду в квадрате. Уровень акустического шума может достигать 170 дБ в диапазоне частот от 50 Гц до 10 кГц. Всеклиматическое исполнение «В» подтверждает пригодность соединителя для эксплуатации в различных климатических зонах.

Применение

Разъемы типа 2РМДТ широко используются в промышленных установках и системах, где требуются надежные электрические соединения. Они подходят для применения в условиях с высокой нагрузкой. Благодаря своим характеристикам соединители находят применение как в военной, так и в гражданской технике. Модель 2РМДТ33Б7Ш9В1 с семью контактами и серебряным покрытием может использоваться в блоках питания, системах управления, измерительных приборах и других устройствах, требующих коммутации цепей с токами до 36 А на контакт и напряжением до 700 В.

Производитель в предоставленных данных не указан. Комплектация, гарантия, страна производства и сертификаты в доступной информации отсутствуют.
