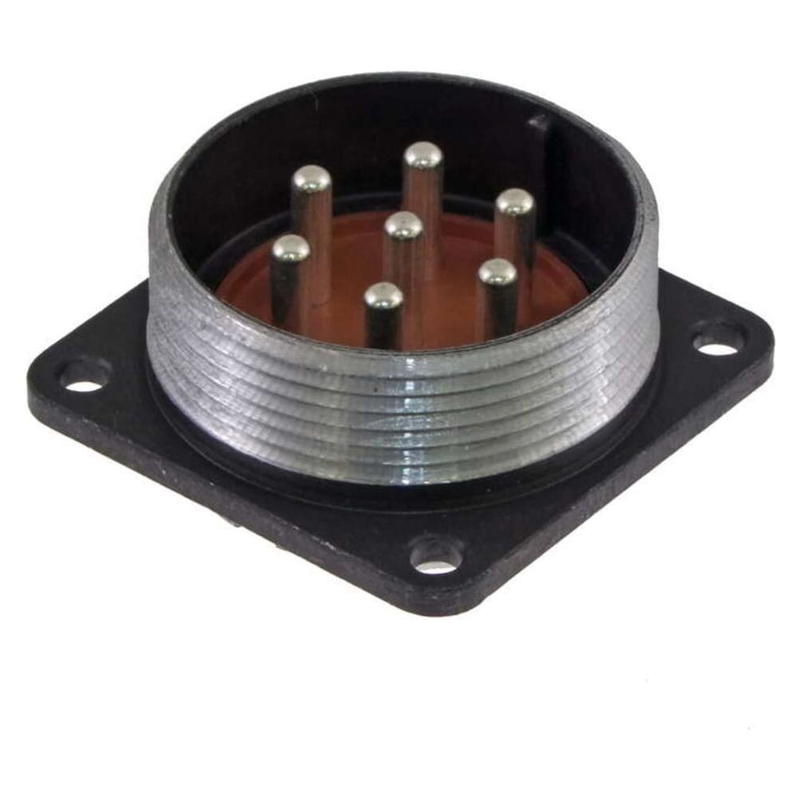

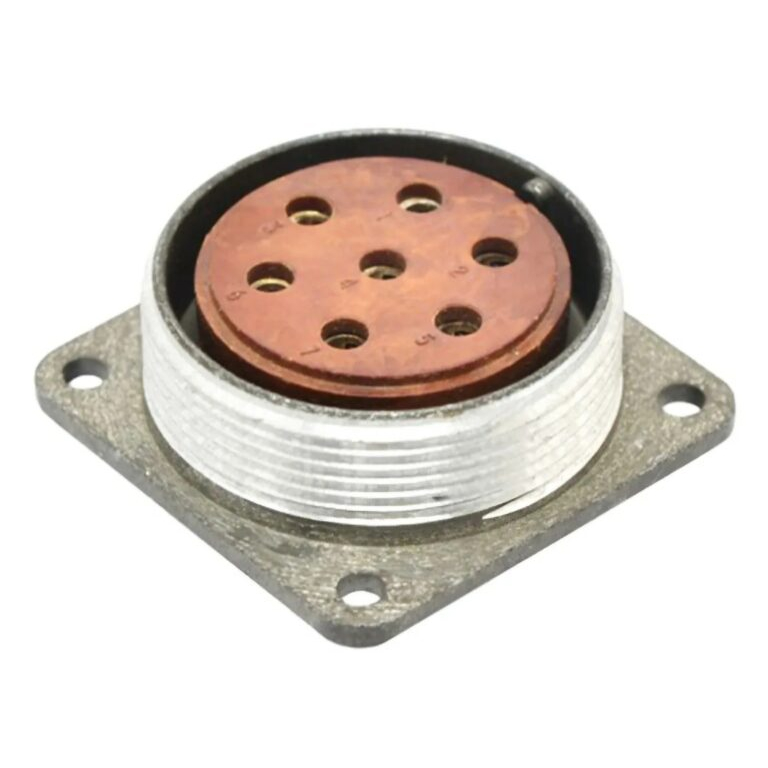

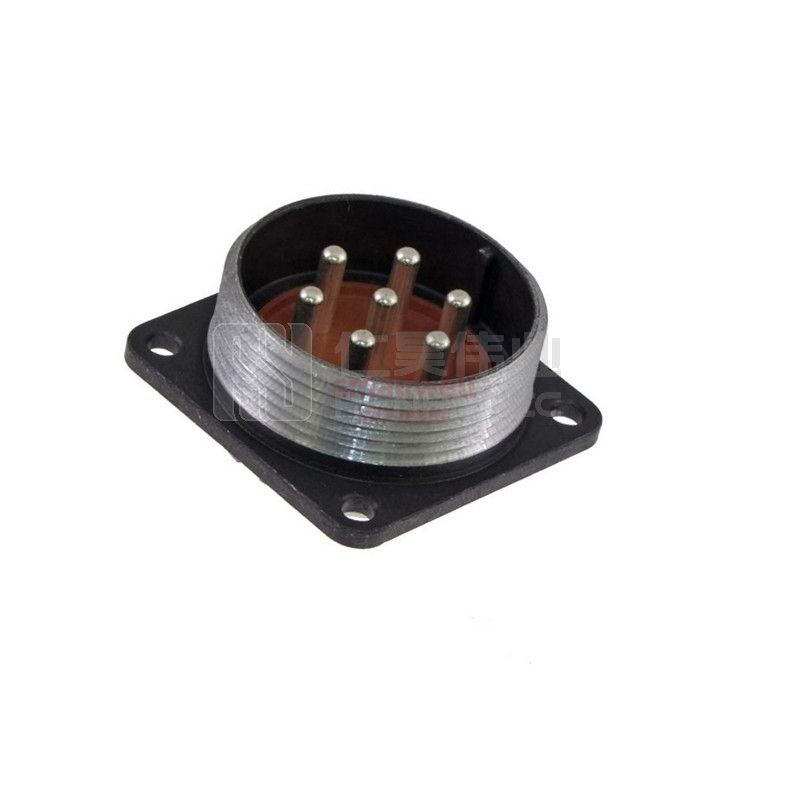

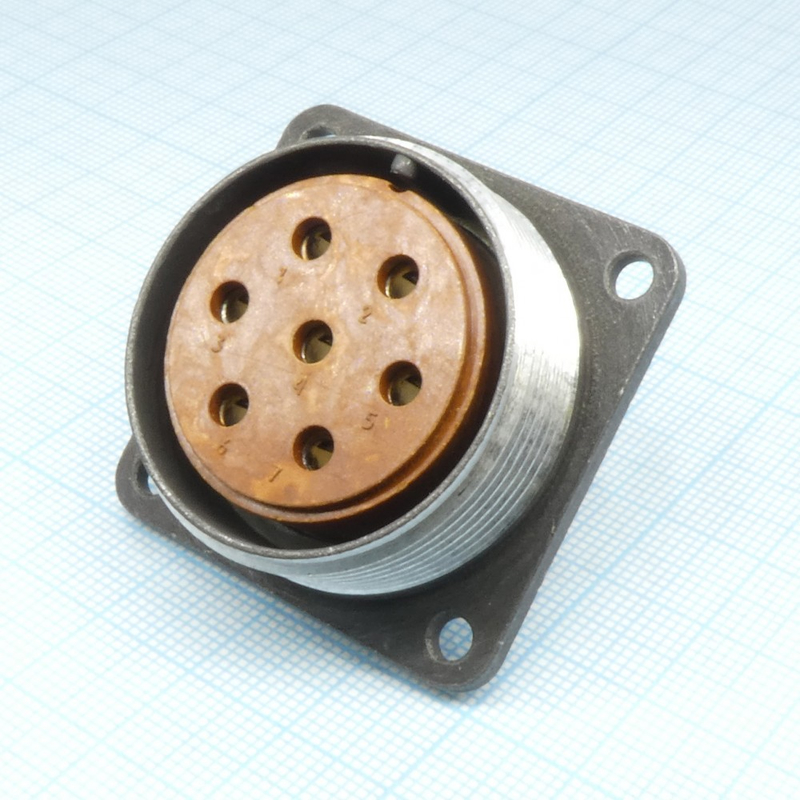

Назначение разъема 2РМДТ33Б7Г9В1В ВП

Разъем 2РМДТ33Б7Г9В1В ВП представляет собой цилиндрическую приборную розетку блочного типа, предназначенную для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в узлах и блоках радиоэлектронной аппаратуры как специального, так и общего назначения. Конструкция рассчитана на работу при напряжении до 560 В, а для отдельных типономиналов серии допускается максимальное напряжение до 700 В.

Артикул товара — 7527. Категория — 2РМД. Производитель в предоставленных данных не указан.

Подтвержденные технические характеристики

Ниже приведены параметры, заявленные для данной модели. Значения следует учитывать при подборе разъема под конкретный узел или блок аппаратуры.

• Тип: розетка блочная
• Условный размер корпуса: 33
• Количество контактов: 7
• Сопротивление контактов: не более 0,005 Ом
• Рабочее напряжение: 560 В
• Максимальное напряжение: 700 В
• Сопротивление изоляции: не менее 1000 МОм
• Рабочая температура: от минус 60 °C до плюс 100 °C
• Материал корпуса: металл
• Материал изолятора: карболит
• Покрытие контактов: серебро
• Способ монтажа: на панель
• Вес: 18 г

Конструкция и особенности исполнения

Соединитель состоит из двух частей: розетки и вилки. В данном исполнении поставляется розетка, монтируемая на панель. Соединение выполнено с резьбовой фиксацией, что обеспечивает надежный механический контакт и предотвращает самопроизвольное разъединение под воздействием вибрации и других эксплуатационных нагрузок.

Корпус изготовлен из металла, изолятор — из карболита, а контакты имеют серебряное покрытие. Такое сочетание материалов обеспечивает стабильное переходное сопротивление контактов и устойчивость к температурным перепадам в заявленном диапазоне. Разъемы серии 2РМДТ могут выпускаться в различных конструктивных исполнениях и с разными типами покрытий контактов, например золотом или серебром, что позволяет выбирать оптимальный вариант под конкретные условия эксплуатации.

Применение и условия эксплуатации

Разъемы серии 2РМДТ, включая модель 2РМДТ33Б7Г9В1В, широко применяются в областях, где требуется надежное соединение электрических цепей. Они могут входить в состав оборудования, подверженного воздействию различных климатических условий. Исполнение ВП указывает на тропикоустойчивость и пригодность для военной приемки, что расширяет область применения изделия.

Благодаря диапазону рабочих температур от минус 60 °C до плюс 100 °C и стойкости к внешним воздействиям разъем подходит для аппаратуры, работающей в жестких условиях: в составе блоков радиоэлектроники, приборных панелей и узлов специального назначения. Панельный монтаж позволяет закрепить розетку непосредственно на корпусе устройства и организовать удобное подключение ответной вилки.

Краткое резюме

Разъем 2РМДТ33Б7Г9В1В ВП — это семиконтактная приборная розетка с условным размером корпуса 33, металлическим корпусом, карболитовым изолятором и серебряным покрытием контактов. Изделие рассчитано на рабочее напряжение 560 В и максимальное 700 В, сопротивление изоляции не менее 1000 МОм, сопротивление контактов не более 0,005 Ом. Вес составляет 18 г. Монтаж выполняется на панель, соединение фиксируется резьбой. Разъем применяется в радиоэлектронной аппаратуре специального и общего назначения, в том числе в оборудовании, эксплуатируемом в сложных климатических условиях.
