Назначение разъема 2РМДТ30КУН24Г5В1В

Разъем 2РМДТ30КУН24Г5В1В представляет собой кабельную розетку, предназначенную для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре и рассчитано на внутренний монтаж.

По конструкции это негерметичный цилиндрический соединитель, выполненный в тропикоустойчивом исполнении. Такое исполнение позволяет эксплуатировать разъем в условиях повышенной влажности и в регионах с тропическим климатом, что важно для аппаратуры, работающей вне отапливаемых помещений или в тяжелых климатических зонах.

Подтвержденные технические характеристики

Ниже приведены параметры, заявленные для данной модели. Условный размер корпуса — 30, число контактов — 24. Контакты имеют серебряное покрытие, что обеспечивает стабильное переходное сопротивление и надежный электрический контакт при многократных сочленениях.

• Тип соединителя: негерметичный, цилиндрический, тропикоустойчивый.
• Условный размер корпуса: 30.
• Количество контактов: 24.
• Покрытие контактов: серебро.
• Максимальная токовая нагрузка на одиночный контакт: 7 А.
• Суммарная токовая нагрузка на соединитель: 140 А.
• Рабочее напряжение: 560 В переменного тока либо 700 В в зависимости от типономинала.
• Электрическая прочность изоляции: 1850 В амплитудного значения.
• Сопротивление изоляции: не менее 5000 МОм.

Указанные значения электрической прочности и сопротивления изоляции подтверждают пригодность разъема для цепей с повышенными требованиями к электрической надежности и отсутствию утечек.

Условия эксплуатации

Разъем работоспособен в широком диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Изделие выдерживает относительную влажность до 98 процентов при температуре плюс 25 градусов Цельсия. Кроме того, конструкция устойчива к механическим воздействиям, включая вибрации и удары, что важно для аппаратуры, подверженной динамическим нагрузкам.

Конструктивные особенности

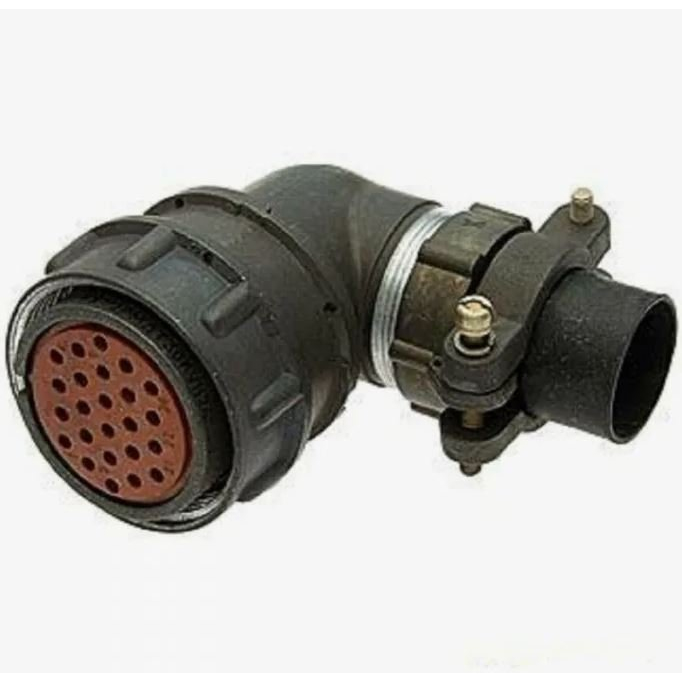

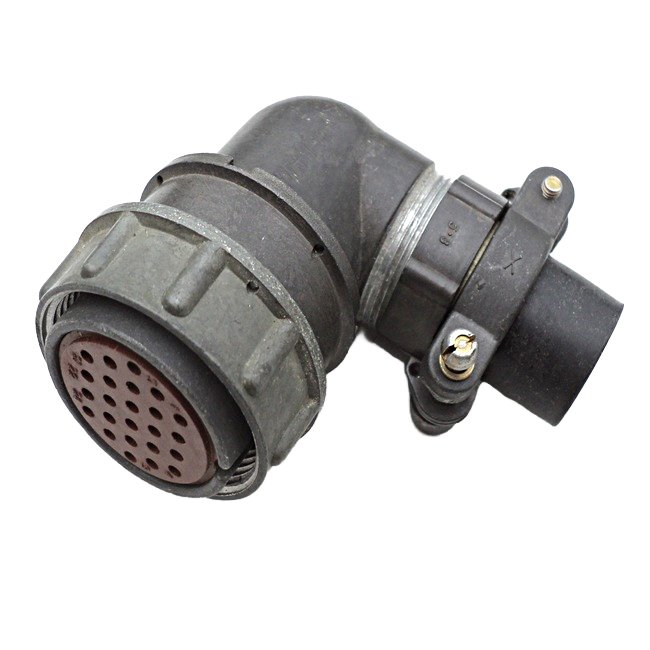

Разъем оснащен угловым патрубком и гайкой для неэкранированного кабеля. Сочленение корпусов выполняется резьбовым способом, что обеспечивает надежное и стабильное соединение, исключающее самопроизвольное разъединение под действием вибрации. Угловой патрубок удобен при монтаже в стесненных условиях, когда кабель необходимо вывести под углом к оси соединителя.

Применение

Разъем 2РМДТ30КУН24Г5В1В широко используется в электронике и радиотехнике благодаря надежности и устойчивости к неблагоприятным условиям эксплуатации. Его применяют для подключения кабельных линий к блокам и узлам радиоэлектронной аппаратуры, в измерительных и радиотехнических устройствах, а также в системах, где требуется передача сигнала и питания по многоконтактному соединению с частотой до 3 МГц.

Сочетание 24 контактов, токовой нагрузки до 7 А на контакт и рабочего напряжения до 560 или 700 В делает модель универсальной для цепей управления, питания и сигнальных линий. Тропикоустойчивое исполнение и стойкость к влажности, вибрации и ударам позволяют использовать разъем в аппаратуре, эксплуатируемой в сложных климатических и механических условиях.
