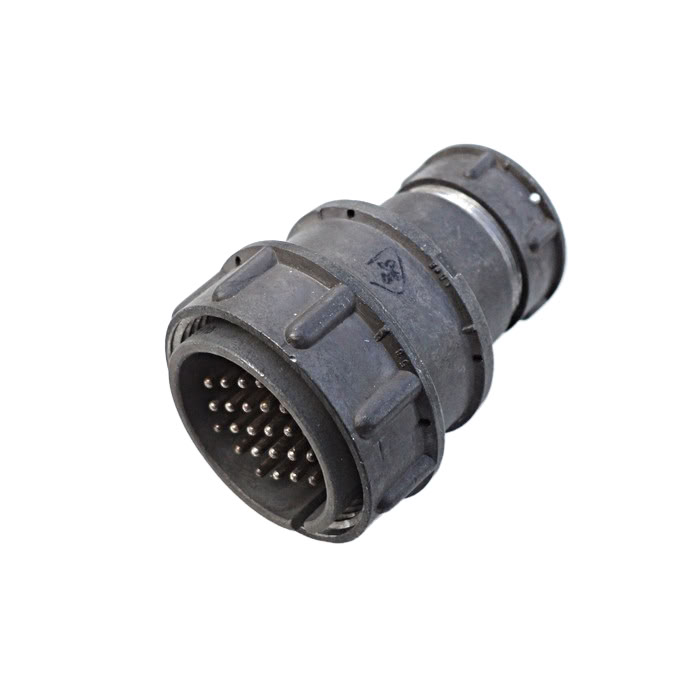

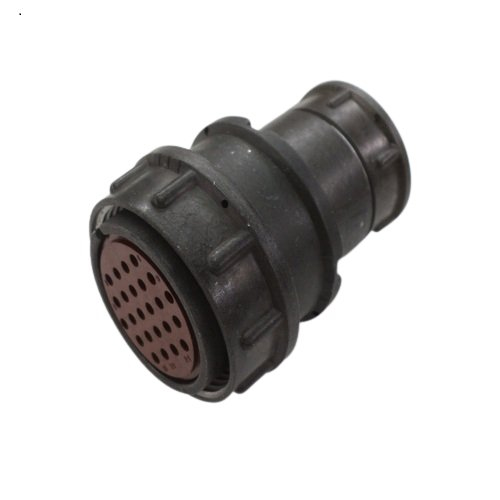

Разъем 2РМДТ30КПЭ24Г5В1В представляет собой 24-х контактную негерметичную кабельную розетку из серии 2РМДТ, предназначенную для соединения электрических цепей. Он обладает следующими характеристиками:

Основные характеристики

• Тип соединителя : 2РМДТ — электрический низкочастотный цилиндрический негерметичный разъем.
• Количество контактов : 24 извлекаемых контакта диаметром 1,5 мм.
• Максимальная токовая нагрузка : до 7 А на каждый контакт и до 140 А на весь соединитель.
• Рабочее напряжение : до 560 В как для переменного, так и для постоянного тока.
• Температурный режим : устойчивость к температуре до 100 °C.

Конструкция и материалы

Корпус разъема выполнен из алюминиевого сплава, что обеспечивает легкость и прочность конструкции. Разъем имеет прямой патрубок и предназначен для использования с экранированными кабелями.

Условия эксплуатации

Разъемы 2РМДТ30КПЭ24Г5В1В могут функционировать в условиях:

• Синусоидальной вибрации с частотой от 1 до 5000 Гц.
• Механических ударов с пиковым ускорением до 5000 м/с?.
• Температурных колебаний от -60 °C до +180 °C в зависимости от покрытия контактов (серебро или золото).

Габариты

• Посадочный диаметр : 30 мм.
• Габаритные размеры : масса не более 46,5 г, максимальная длина — 39 мм.

Применение

Разъемы данной серии широко используются в различных областях, включая промышленность и транспорт, для соединения длинных электрических цепей. Они обеспечивают надежное соединение при высоких механических и температурных нагрузках.
