Назначение и область применения

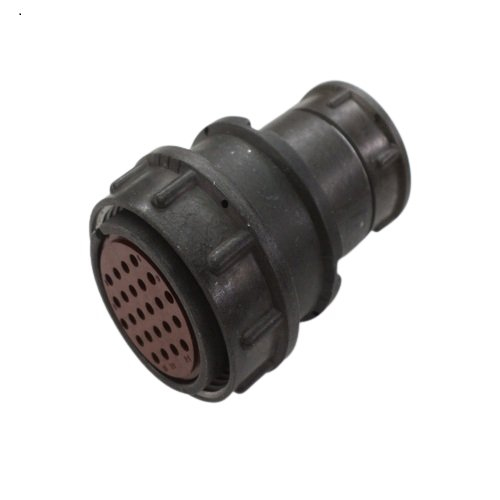

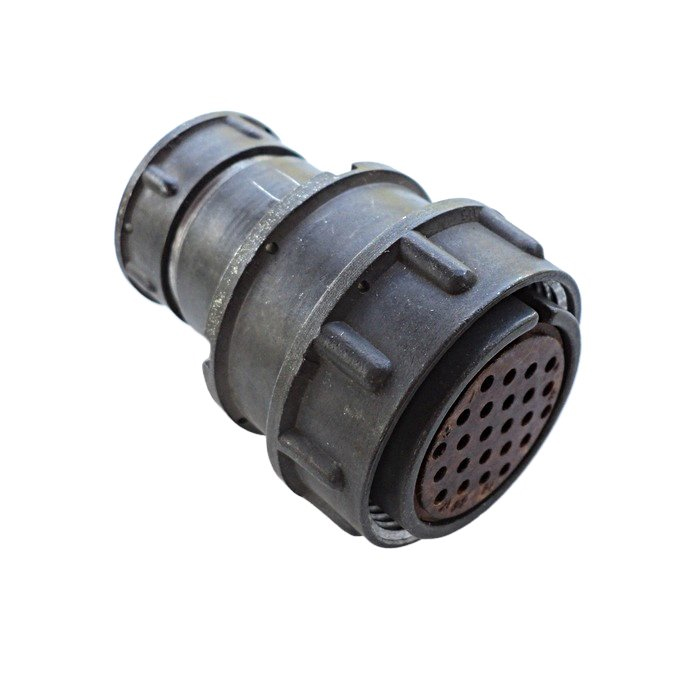

Разъем 2РМДТ30КПЭ24Г5В1В ВП — это низкочастотный цилиндрический негерметичный соединитель, выпускаемый в категории 2РМД. Изделие представляет собой 24-контактную кабельную розетку, предназначенную для соединения длинных электрических цепей постоянного и переменного тока. Конструкция ориентирована на применение в промышленном оборудовании, системах связи и автоматизации, где требуется надёжное электрическое соединение с высокой стойкостью к внешним воздействиям.

Разъем подходит для работы в составе силовых и сигнальных линий, где важны стабильные параметры контакта и способность выдерживать механические нагрузки. Устойчивость к вибрации и ударам делает его пригодным для условий эксплуатации с интенсивными динамическими воздействиями.

Подтверждённые технические характеристики

Основные электрические и эксплуатационные параметры изделия приведены ниже.

• Тип соединителя: 2РМДТ — низкочастотный цилиндрический негерметичный разъем.
• Количество контактов: 24.
• Диаметр контакта: 1,5 миллиметра.
• Максимальная токовая нагрузка на одиночный контакт: до 7 ампер.
• Максимальная токовая нагрузка на соединитель в целом: до 140 ампер.
• Рабочее напряжение: до 560 вольт (переменный и постоянный ток).
• Сопротивление контакта: не более 0,0025 Ом.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Температура эксплуатации: от минус 60 до плюс 100 градусов Цельсия.

Конструктивные особенности

Корпусные детали разъема изготовлены из алюминиевого сплава, что обеспечивает одновременно лёгкость и прочность конструкции. Посадочный диаметр составляет 30 миллиметров. Патрубок выполнен прямым, что в обозначении модели отражено символом «П». Вид гайки патрубка предназначен для экранированного кабеля и обозначен символом «Э». Такое сочетание конструктивных признаков позволяет использовать разъем в составе экранированных кабельных сборок, сохраняя целостность экрана и защищая линии передачи от внешних помех.

Устойчивость к внешним воздействиям

Разъем демонстрирует высокую устойчивость к механическим и климатическим факторам. Он сохраняет работоспособность при синусоидальной вибрации в диапазоне частот от 1 до 5000 герц и выдерживает механические удары с ускорением до 5000 метров на секунду в квадрате. Расширенный температурный диапазон от минус 60 до плюс 100 градусов Цельсия позволяет применять изделие в самых разных климатических зонах.

Практическое применение

Благодаря совокупности характеристик разъем 2РМДТ30КПЭ24Г5В1В ВП востребован в следующих направлениях:

1. Электрические цепи постоянного и переменного тока с рабочим напряжением до 560 вольт.
2. Промышленное оборудование, включая узлы, подверженные вибрации и ударам.
3. Системы связи и автоматизации, где требуется стабильное сопротивление контакта и высокое сопротивление изоляции.

Изделие производства АО «Завод Элекон» является надёжным решением для соединения электрических цепей в условиях, требующих повышенной прочности и устойчивости к внешним воздействиям. При монтаже следует учитывать тип патрубка и вид гайки, рассчитанные на экранированный кабель, а также диаметр контакта 1,5 миллиметра для подбора ответных частей и кабельных наконечников.
