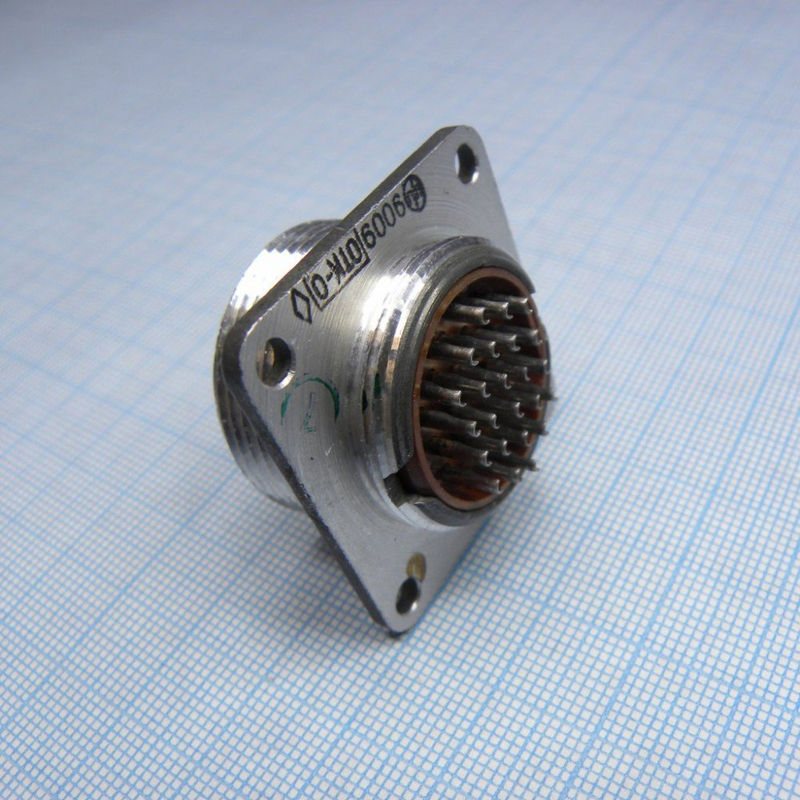

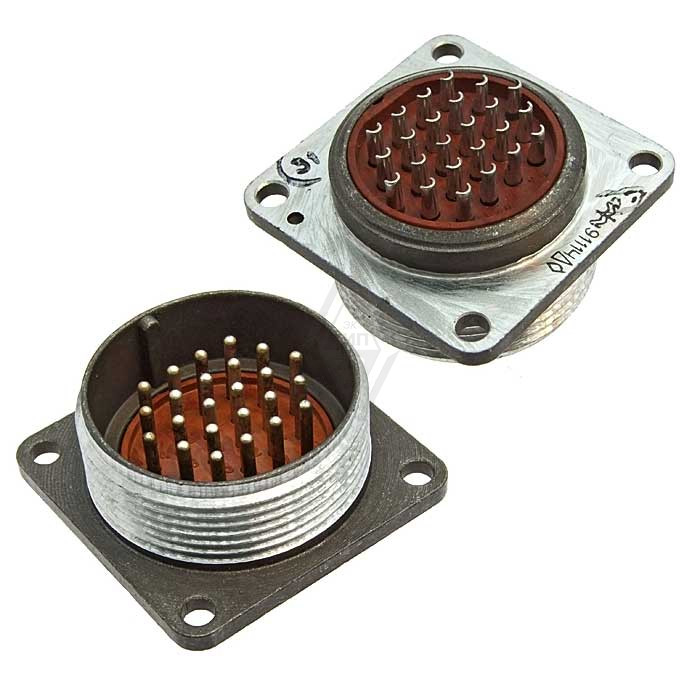

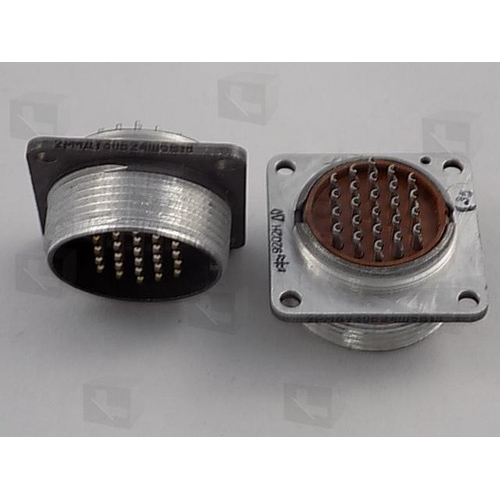

Разъем 2РМДТ30Б24Ш5В1В представляет собой цилиндрический многоконтактный соединитель, предназначенный для соединения и разъединения электрических цепей как постоянного, так и переменного тока. Он используется в различных узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.

Основные характеристики

• Тип соединителя : 2РМДТ (блочный, негерметичный, тропикоустойчивый).
• Условный размер корпуса : 30.
• Количество контактов : 24.
• Диаметр контактов : 1,5 мм.
• Покрытие контактов : серебро (обозначение "В").
• Температурный диапазон эксплуатации : от -60°С до +100°С.
• Максимальное рабочее напряжение : 560 В (в зависимости от типономинала может достигать 700 В).
• Максимальная токовая нагрузка на одиночный контакт : 7 А; суммарная на соединитель — 140 А.
• Электрическая прочность изоляции : 1850 В.
• Сопротивление изоляции : не менее 5000 МОм.

Конструкция и монтаж

Разъем имеет резьбовое соединение для фиксации, что обеспечивает надежность и устойчивость в эксплуатации. Он выполнен в соответствии с техническими условиями, что гарантирует высокое качество и долговечность. Корпус разъема изготовлен из металла, а изолятор — из карболита.

Условия эксплуатации

Разъем предназначен для работы в условиях различных климатических факторов. Он способен выдерживать механические нагрузки и вибрации, что делает его подходящим для использования в сложных условиях.

Применение

Разъемы типа 2РМДТ30Б24Ш5В1В широко используются в радиоэлектронной аппаратуре, включая системы управления, связи и другие устройства, требующие надежного электрического соединения.
