Назначение разъема 2РМДТ27КПН19Г5А1В ВП AU

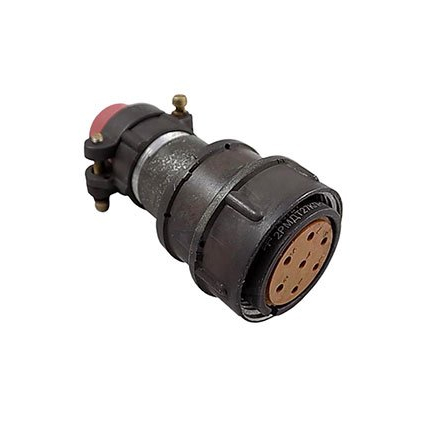

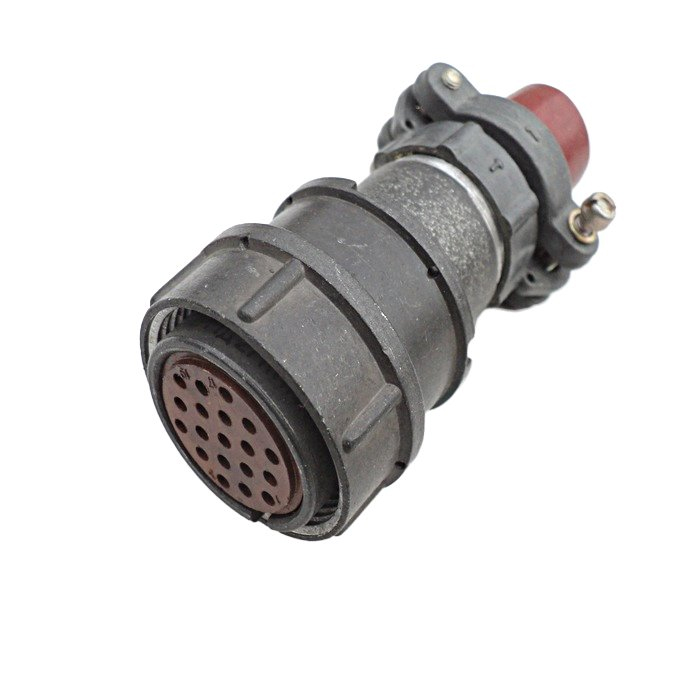

Разъем 2РМДТ27КПН19Г5А1В ВП AU (артикул 7518) представляет собой негерметичную кабельную розетку всеклиматического исполнения. Изделие относится к категории 2РМД и предназначено для электрического соединения кабельных линий с ответными вилками в составе электротехнических систем. Основное назначение розетки — обеспечение надежного и разъемного контакта между проводниками при передаче сигналов и питания.

Конструкция розетки рассчитана на эксплуатацию в различных климатических условиях, включая воздействие повышенной влажности и широкого диапазона температур. Благодаря всеклиматическому исполнению изделие применимо как в помещениях, так и на открытом воздухе в составе оборудования, где не требуется полная герметизация стыка. Покрытие контактов золотом и серебром обеспечивает стабильность электрических параметров при длительной работе.

Подтвержденные технические характеристики

Ниже приведены параметры, заявленные для данной модели розетки. Значения относятся к одиночному контакту и к изделию в целом.

• Тип соединителя: негерметичный, всеклиматический.
• Количество контактов: 19.
• Рабочее напряжение: не более 560 В.
• Максимальная токовая нагрузка на одиночный контакт: до 7 А.
• Суммарная токовая нагрузка: до 110 А.
• Сопротивление контактов: не более 0,0025 Ом.
• Материал контактов: золото и серебро.
• Емкость между контактами: не более 6 пикофарад.
• Сопротивление изоляции: не менее 5000 мегаом в нормальных климатических условиях.
• Рабочая температура окружающей среды: от минус 60 до плюс 100 градусов Цельсия.
• Относительная влажность воздуха при температуре 40 градусов Цельсия: до 98 процентов.
• Срок службы: не менее 1000 часов.
• Максимальное количество сочленений и расчленений: 500 раз.
• Гарантийный срок хранения: 15 лет.

Указанные значения подтверждают пригодность розетки для ответственных соединений, где важны низкое переходное сопротивление и устойчивость к коррозии. Малые значения емкости между контактами позволяют использовать изделие в цепях, чувствительных к паразитным связям.

Совместимость и ответные части

Розетка 2РМДТ27КПН19Г5А1В ВП AU работает в паре с вилками соответствующего типоразмера. Совместимыми ответными частями являются:

• вилка 2РМД27Б19Ш5А1;
• вилка 2РМД27Б19Ш5В1;
• вилка 2РМДТ27Б19Ш5А1В.

Применение именно этих вилок обеспечивает надежное соединение и соответствие электрических параметров сопрягаемой пары. Перед сборкой следует убедиться в совпадении типоразмера и числа контактов.

Область применения

Разъемы типа 2РМДТ, включая модель 2РМДТ27КПН19Г5А1В, широко используются в электротехнических системах для подключения устройств и компонентов. Они востребованы там, где предъявляются повышенные требования к устойчивости к внешним воздействиям: перепадам температуры, влажности и вибрациям. Типовые сферы применения — промышленное оборудование, приборы управления, системы питания и сигнальные цепи.

Розетка монтируется на кабеле и образует разъемное соединение с вилкой, что упрощает монтаж, обслуживание и замену отдельных узлов. Всеклиматическое исполнение и широкий температурный диапазон делают изделие пригодным для эксплуатации в составе техники, работающей в сложных условиях.
