Назначение разъема 2РМДТ27БПН7Г5В1В ВП

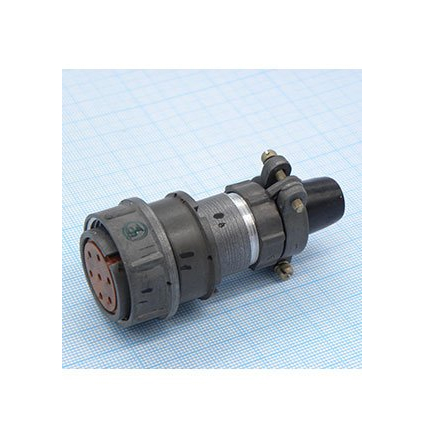

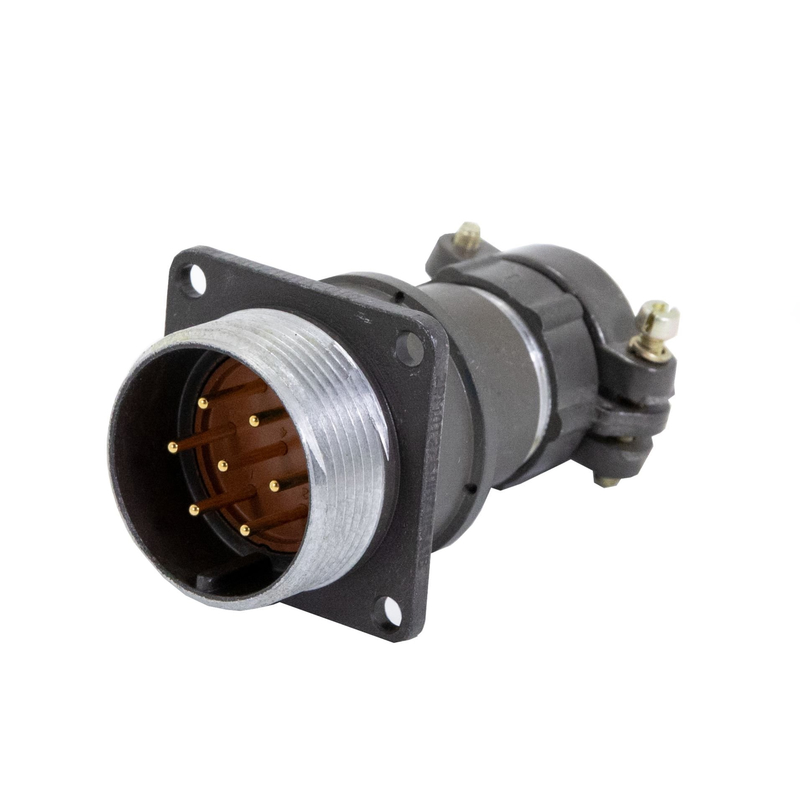

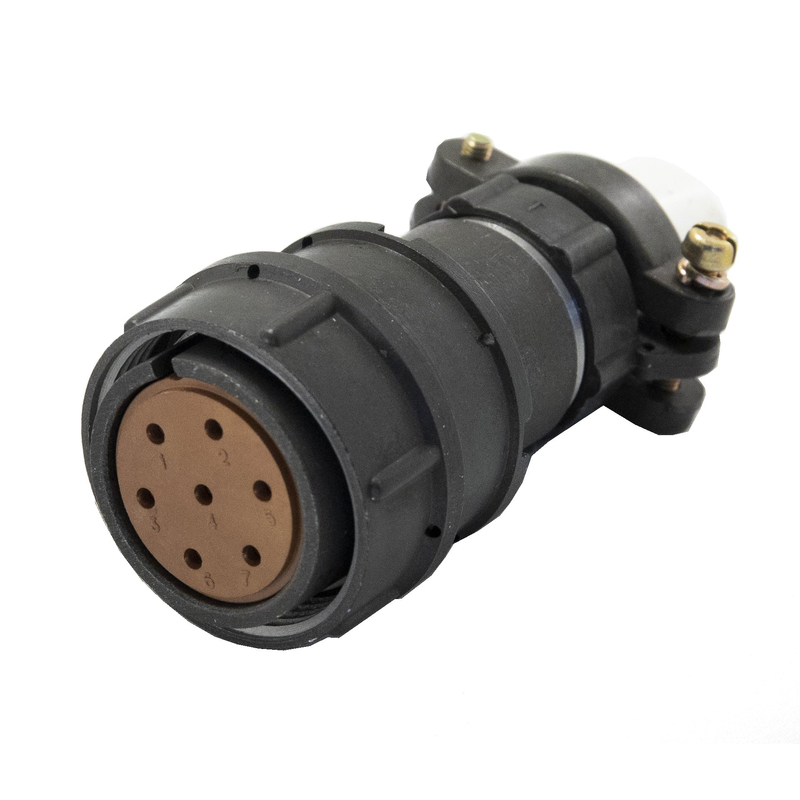

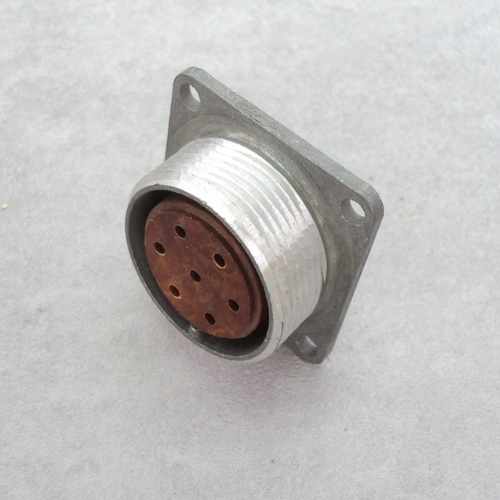

Разъем 2РМДТ27БПН7Г5В1В ВП — это электрический соединитель производства АО «Завод Элекон», предназначенный для коммутации электрических цепей в составе различных электротехнических и радиотехнических устройств. Изделие относится к категории разъемов, вилок и розеток и рассчитано на работу с экранированными кабелями. Артикул товара — 7517, категория — 2РМД.

Конструктивное исполнение включает вилку и розетку, которые могут быть взаимосочленяемы с аналогичными разъемами. Это позволяет использовать изделие как для создания новых соединений, так и для замены вышедших из строя элементов в уже эксплуатируемом оборудовании.

Подтвержденные особенности и технические характеристики

Ниже перечислены характеристики, заявленные для данной модели разъема. Иные параметры, не указанные в источнике, здесь не приводятся.

• Количество контактов — 27.
• Исполнение — всеклиматическое, что допускает применение в разных климатических условиях.
• Покрытие контактов — серебро, обеспечивающее хорошую проводимость и защиту от коррозии.
• Рабочее напряжение — до 850 В (амплитудное значение).
• Рабочая частота — поддерживаются частоты до 3 МГц.
• Тип коммутируемых кабелей — экранированные.
• Конструкция — вилка и розетка, взаимосочленяемые с аналогичными разъемами.

Серебряное покрытие контактной группы важно для стабильной передачи сигнала и снижения переходного сопротивления. Всеклиматическое исполнение означает, что разъем сохраняет рабочие свойства при воздействии влаги, перепадов температуры и других факторов внешней среды, характерных для эксплуатации вне отапливаемых помещений.

Области применения

Разъем 2РМДТ27БПН7Г5В1В ВП применяется в следующих сферах:

• электротехнические устройства;
• системы связи;
• промышленное оборудование.

Благодаря сочетанию большого числа контактов, повышенного рабочего напряжения и всеклиматического исполнения изделие востребовано там, где требуется надежное соединение экранированных кабельных линий в условиях интенсивной эксплуатации.

Условия эксплуатации

Разъем рассчитан на работу в температурном диапазоне от минус 60 °C до плюс 105 °C. Изделие устойчиво к механическим воздействиям, таким как вибрация и удары. Указанные свойства делают разъем 2РМДТ27БПН7Г5В1В ВП надежным выбором для применения в сложных условиях, включая подвижные и вибронагруженные объекты.

Краткое резюме

Разъем 2РМДТ27БПН7Г5В1В ВП — электрический соединитель на 27 контактов с серебряным покрытием контактов, рабочим напряжением до 850 В (амплитудное значение) и рабочей частотой до 3 МГц. Выпускается АО «Завод Элекон», имеет всеклиматическое исполнение, выдерживает температуры от минус 60 °C до плюс 105 °C, устойчив к вибрации и ударам. Применяется в электротехнических устройствах, системах связи и промышленном оборудовании.
