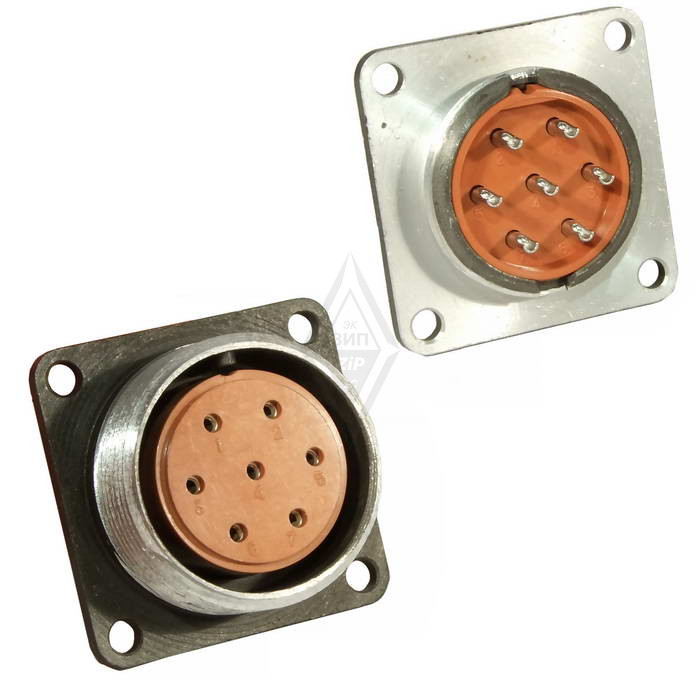

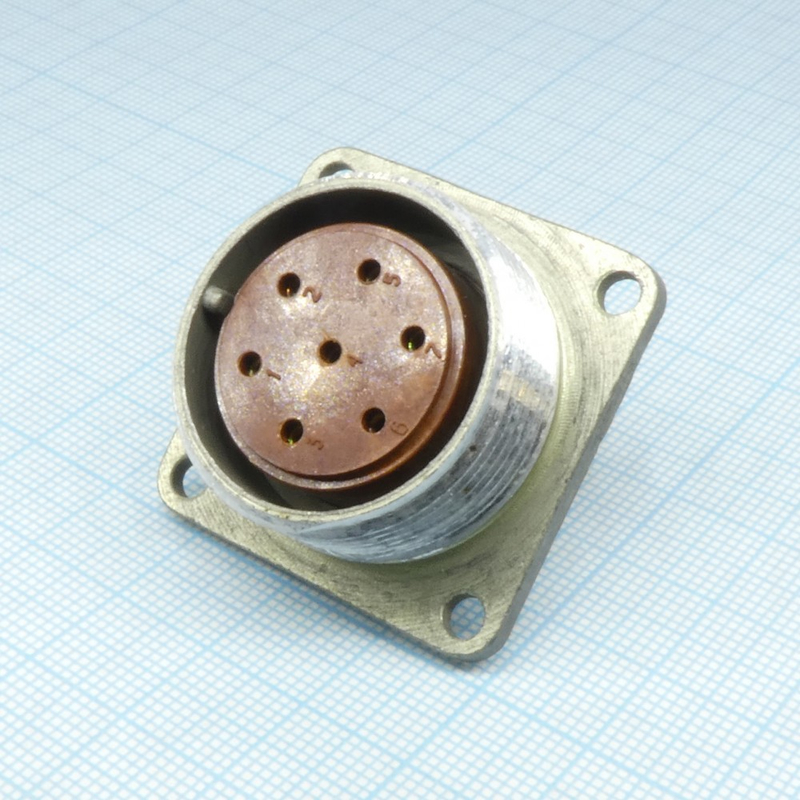

Разъем 2РМДТ27Б7Г5В1В представляет собой блочную розетку с цилиндрической формой, предназначенную для соединения электрических цепей как постоянного, так и переменного тока с частотой до 3 МГц. Этот соединитель используется в различных устройствах радиоэлектронной аппаратуры и может быть установлен на приборные панели.

Технические характеристики

• Количество контактов : 7
• Диаметр контактов : 1,5 мм
• Максимальное рабочее напряжение : 700 В
• Суммарная токовая нагрузка : 70 А (12 А на одиночный контакт)
• Сопротивление изоляции : не менее 5000 МОм
• Электрическая прочность изоляции : 2300 В
• Минимальная наработка : 5000 часов
• Число сочленений-расчленений : 500
• Габаритные размеры : 25?36?36 мм
• Масса : не более 29,5 г

Условия эксплуатации

Разъем может работать в широком диапазоне температур от -60°C до +100°C и выдерживает механические нагрузки, включая:

• Синусоидальную вибрацию от 1 Гц до 5000 Гц
• Удары с пиковыми ускорениями до 5000 м/с?

Конструкция и материалы

Контакты разъема покрыты серебром, что обеспечивает хорошую проводимость. Соединение осуществляется с помощью резьбы, что улучшает надежность соединения. Разъем также имеет всеклиматическое исполнение, что позволяет использовать его в различных условиях.

Обозначение

Расшифровка маркировки:

• 2РМДТ - тип соединителя (низкочастотный цилиндрический)
• 27 - условный размер корпуса
• Б - вид корпуса (блочный)
• 7 - количество контактов
• Г - обозначает, что это розетка
• 5 - диаметр контактов (1,5 мм)
• В - покрытие контактов (серебро)
• 1 - теплостойкость (до +100°C)

Разъем 2РМДТ27Б7Г5В1В является надежным выбором для соединения электрических цепей в различных областях применения, включая промышленность и радиотехнику.
