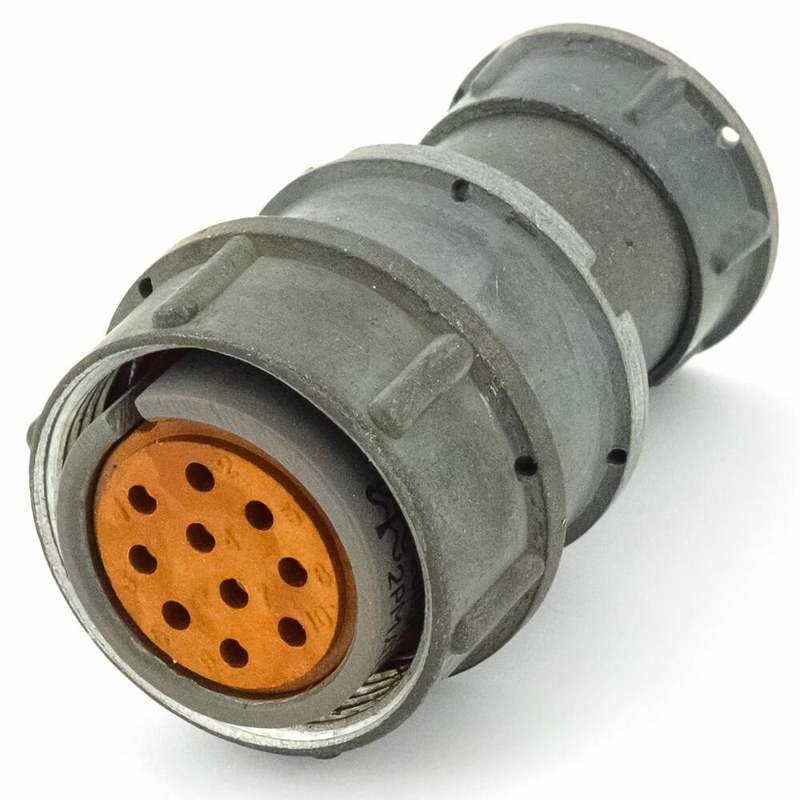

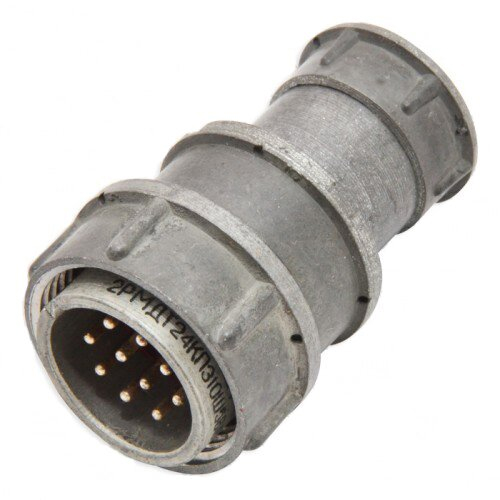

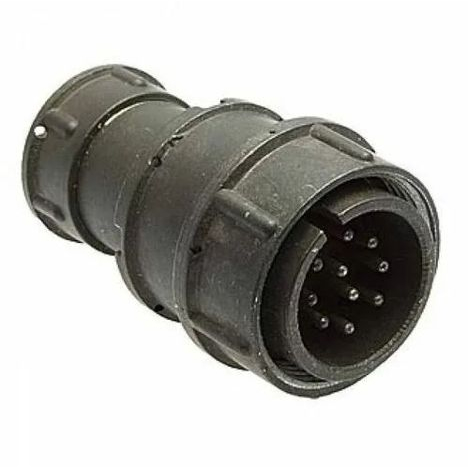

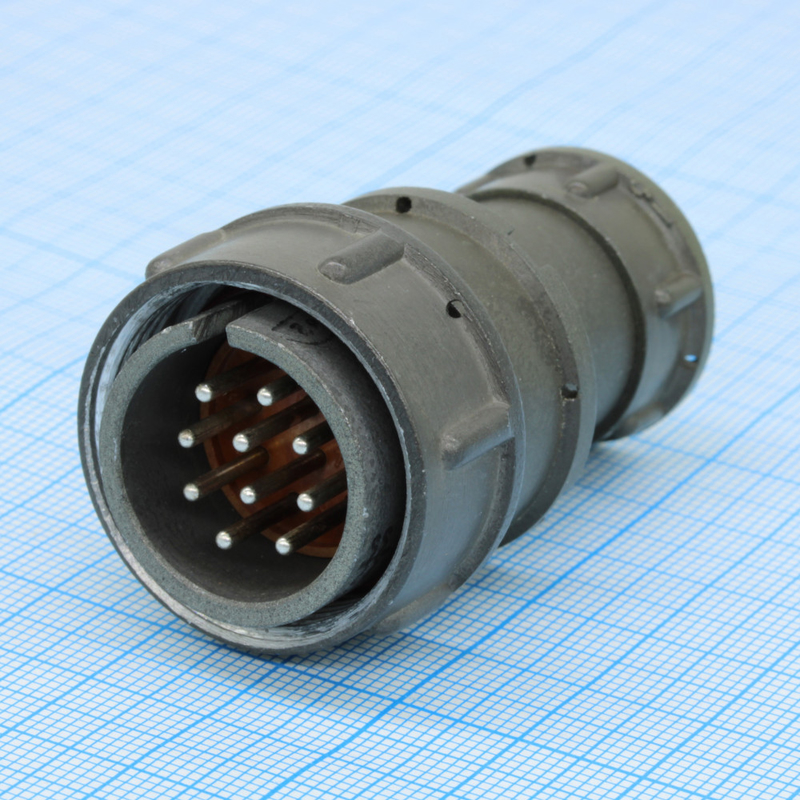

Назначение разъема 2РМДТ24КПЭ10Ш5В1В

Разъем 2РМДТ24КПЭ10Ш5В1В ВП «ОТК» предназначен для соединения и разъединения электрических цепей постоянного и переменного тока. Изделие относится к серии 2РМД и выпускается для применения в узлах и блоках радиоэлектронной аппаратуры как специального, так и общего назначения. Конструкция рассчитана на работу с частотой до 3 МГц и максимальным рабочим напряжением 560 В.

Модификация с приемкой «ОТК» подтверждает, что каждая поставляемая единица прошла контроль технического отдела предприятия-изготовителя. Такой разъем применяется там, где требуется надежное электрическое соединение с механической фиксацией и устойчивость к воздействию внешних климатических факторов.

Подтвержденные технические характеристики

Ниже приведены параметры, заявленные для данной модели разъема. Эти значения следует учитывать при подборе ответной части, расчете токовой нагрузки и компоновке блока.

• Количество контактов: 10.
• Диаметр посадочного отверстия: 24 мм.
• Диаметр контактов: 1 мм.
• Максимальная токовая нагрузка: до 50 А.
• Сопротивление изоляции: не менее 1000 МОм.
• Интервал рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Минимальная наработка: 5000 часов.
• Срок сохраняемости: 25 лет.
• Максимальное рабочее напряжение: 560 В.
• Рабочая частота: до 3 МГц.

Конструкция и применяемые материалы

Корпус разъема изготовлен из специального алюминиевого сплава марки АЛ-11. Этот материал обеспечивает механическую прочность при умеренной массе изделия. Изолятор, на котором установлены контакты, выполнен из прессованного материала марки АГ-4, обладающего необходимыми электроизоляционными свойствами.

Контакты покрыты серебром. Серебряное покрытие обеспечивает хорошую проводимость и устойчивость к коррозии, что важно при эксплуатации в условиях повышенной влажности и перепадов температур. Соединение частей разъема выполняется посредством резьбовой фиксации, которая предотвращает самопроизвольное разъединение под воздействием вибрации.

Особенности исполнения

Разъем имеет всеклиматическое исполнение, что позволяет применять его в различных климатических зонах. Сочетание алюминиевого сплава корпуса, прессованного изолятора и серебряного покрытия контактов обеспечивает работоспособность в широком диапазоне температур и при воздействии влаги.

Правила применения и совместимость

Соединение должно выполняться только с соответствующими ответными разъемами той же серии. Кабельная вилка соединяется с кабельной розеткой, а блочная вилка — с блочной розеткой. Нарушение этого правила приводит к неполному контакту, повреждению контактных пар и отказу соединения.

Перед монтажом следует убедиться, что диаметр посадочного отверстия 24 мм соответствует посадочному месту в корпусе блока, а токовая нагрузка на каждый контакт не превышает допустимых значений. При эксплуатации в составе радиоэлектронной аппаратуры разъем работает с цепями постоянного и переменного тока, поэтому при подключении необходимо соблюдать полярность и схему коммутации, принятую для конкретного изделия.

Резьбовая фиксация требует аккуратного завинчивания без чрезмерного усилия, чтобы не повредить резьбу корпуса. Контакты следует оберегать от загрязнения и механических деформаций, так как серебряное покрытие при повреждении теряет свои защитные свойства.

Условия эксплуатации и хранения

Разъем сохраняет работоспособность при температуре от минус 60 до плюс 100 градусов Цельсия. Минимальная наработка составляет 5000 часов, срок сохраняемости — 25 лет. Эти показатели определяют области применения изделия: аппаратура, работающая в неотапливаемых помещениях, на подвижных объектах и в условиях частых перепадов температур.

При хранении разъем следует содержать в упаковке, защищающей от влаги и пыли, вдали от агрессивных химических веществ. Соблюдение условий хранения позволяет использовать изделие в течение всего заявленного срока сохраняемости без потери характеристик.

Комплектация и приемка

Поставляется разъем с приемкой «ОТК». Иные сведения о комплектации, стране производства и гарантийных обязательствах в предоставленных данных не указаны. Артикул изделия — 7513, категория — 2РМД.
