Назначение

Разъем 2РМДТ24КПЭ10Г5В1В ВП представляет собой низкочастотный цилиндрический соединитель, предназначенный для электрического соединения проводников и подключения электронных компонентов в составе различных устройств и аппаратуры. Изделие применяется в электрических и электронных системах, где требуется стабильная передача сигнала и питания между блоками, модулями и кабельными сборками.

Благодаря прочной конструкции разъем устойчив к механическим воздействиям, включая вибрации и удары, что позволяет использовать его в промышленности и на транспорте, в том числе в условиях повышенной влажности и загрязненности. Устройство относится к категории соединителей, работающих в широком диапазоне температур и атмосферных давлений.

Подтвержденные технические особенности

Ниже перечислены характеристики, соответствующие данному исполнению разъема. Указанные значения отражают паспортные параметры соединителя и его эксплуатационные возможности.

• Количество контактов: 10
• Диаметр контактов: 0,6 мм
• Рабочее напряжение: до 200 В
• Максимальная токовая нагрузка: 4 А на контакт
• Сопротивление изоляции: не менее 5000 МОм
• Температурный диапазон эксплуатации: от минус 60 °C до плюс 85 °C
• Устойчивость к синусоидальным вибрациям в диапазоне частот от 1 до 5000 Гц
• Устойчивость к механическим ударам
• Минимальная наработка: более 15 000 часов

Совокупность этих параметров обеспечивает надежное функционирование разъема при воздействии климатических и механических факторов. Защита от влаги и пыли расширяет область применения изделия и снижает риск отказов при эксплуатации в сложных условиях.

Применение и условия эксплуатации

Разъем 2РМДТ24КПЭ10Г5В1В ВП применяется для соединения электронных компонентов в составе промышленного и транспортного оборудования, а также в других устройствах, требующих высокой надежности и долговечности. Конструкция соединителя допускает быструю установку и замену, что упрощает монтаж, обслуживание и ремонт аппаратуры.

Климатические условия эксплуатации охватывают широкий диапазон температур и различные значения атмосферного давления. Механические факторы включают синусоидальные вибрации и удары, которым разъем успешно противостоит. Указанные свойства делают изделие пригодным для использования в ответственных узлах, где предъявляются повышенные требования к стабильности электрического контакта.

Разъем отличается долговечностью: минимальная наработка превышает 15 000 часов, а сопротивление изоляции не опускается ниже 5000 МОм. Такие показатели подтверждают возможность длительной работы соединителя без потери рабочих характеристик. При монтаже следует учитывать диаметр контактов 0,6 мм и максимальную токовую нагрузку 4 А на контакт, а рабочее напряжение не должно превышать 200 В.

Комплектация и идентификация

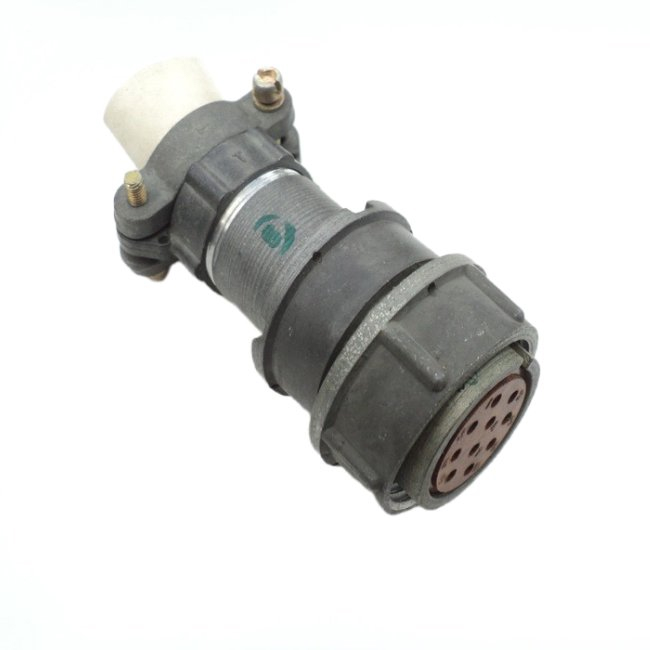

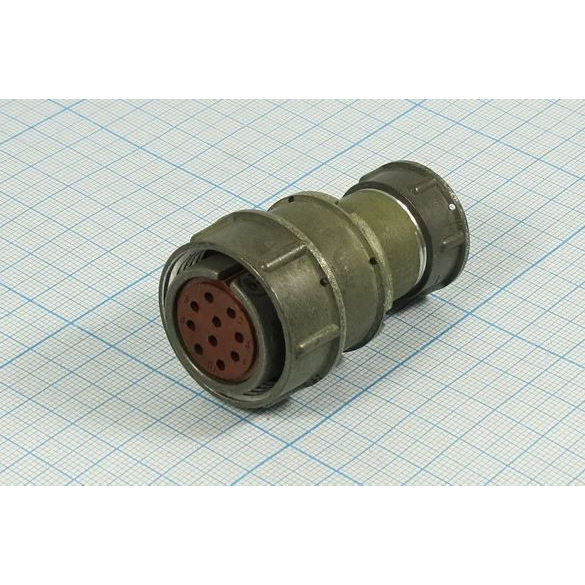

Товар поставляется под наименованием РАЗЪЕМ 2РМДТ24КПЭ10Г5В1В ВП и имеет артикул 7512. Категория изделия — 2РМД. Сведения о производителе, стране производства, сертификатах, стандартах, гарантии и комплектации поставки в предоставленных данных отсутствуют, поэтому не приводятся.
