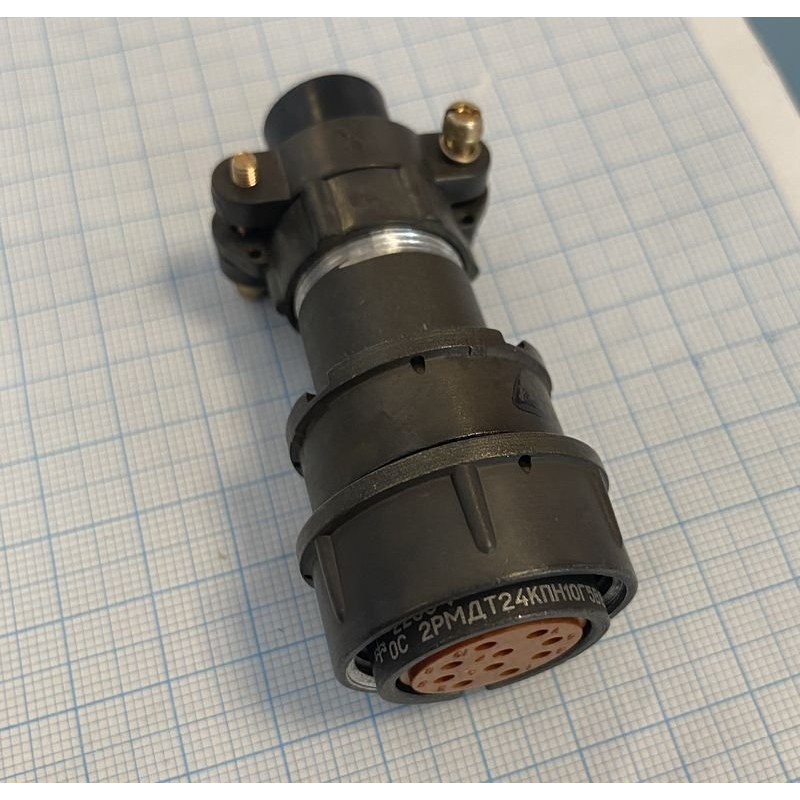

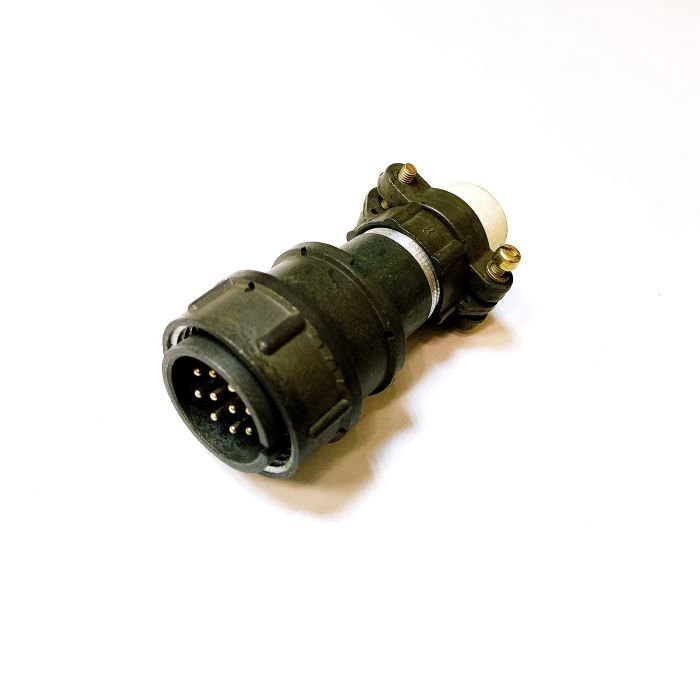

Назначение разъема 2РМДТ24Б10Г5В1В

Разъем 2РМДТ24Б10Г5В1В представляет собой цилиндрическую негерметичную приборную розетку серии 2РМДТ, предназначенную для соединения электрических цепей в составе электронных и электротехнических устройств. Изделие относится к классу тропикоустойчивых соединителей, что подразумевает пригодность к эксплуатации в условиях повышенной влажности и воздействия тропического климата.

Основное назначение разъема — обеспечение надежного электрического контакта между кабельной частью и прибором, на корпусе которого монтируется розетка. Такое решение типично для бортовой, промышленной и специальной аппаратуры, где требуется быстрая стыковка и расстыковка жгутов без применения пайки непосредственно на месте установки.

Подтвержденные технические особенности

Ниже приведены характеристики, заявленные для данной модели. Значения относятся именно к исполнению 2РМДТ24Б10Г5В1В и не должны переноситься на другие типы разъемов серии 2РМДТ.

• Тип: цилиндрический негерметичный тропикоустойчивый разъем серии 2РМДТ.
• Конструктивное исполнение: приборная розетка.
• Количество контактов: 10.
• Посадочный диаметр: 24 мм.
• Максимальная токовая нагрузка на одиночный контакт: до 10 А.
• Максимальная общая токовая нагрузка на соединитель: до 83 А.
• Рабочее напряжение: до 560 В постоянного и переменного тока.
• Температурный диапазон эксплуатации: от минус 60 °C до плюс 100 °C.
• Обозначение ВП в наименовании указывает на исполнение для военной приемки.
• Поставка в заводской упаковке с паспортом и лазерной маркировкой.

Применение и условия эксплуатации

Благодаря сочетанию десяти силовых контактов, широкого диапазона рабочих напряжений и стойкости к климатическим воздействиям разъем применяется в тех узлах, где требуется передача как сигнальных, так и относительно мощных цепей через один соединитель. Типичные области использования — приборные блоки, пульты управления, распределительные устройства, системы электропитания и коммутации.

Негерметичное исполнение означает, что разъем не предназначен для работы под водой или при прямом воздействии струй жидкости под давлением. Тропикоустойчивое исполнение при этом допускает эксплуатацию при высокой влажности и в условиях жаркого климата в пределах указанного температурного диапазона.

Монтаж розетки выполняется на приборной панели или корпусе через посадочное гнездо диаметром 24 мм. Ответная часть подбирается из той же серии с учетом числа контактов и типа корпуса, что обеспечивает механическую совместимость и корректное взаимное расположение контактов при стыковке.

Комплектность поставки

Изделие поставляется в заводской упаковке. В комплект входит паспорт. Маркировка на изделии выполнена лазерным способом, что обеспечивает ее стойкость к истиранию в процессе эксплуатации.

Артикул позиции — 7510. Категория — 2РМД. Сведения о производителе в предоставленных данных не указаны.
