Назначение

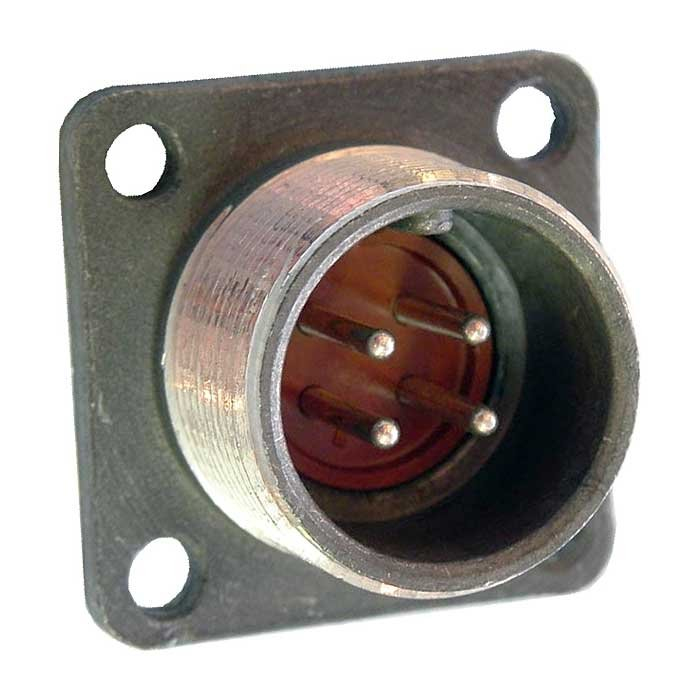

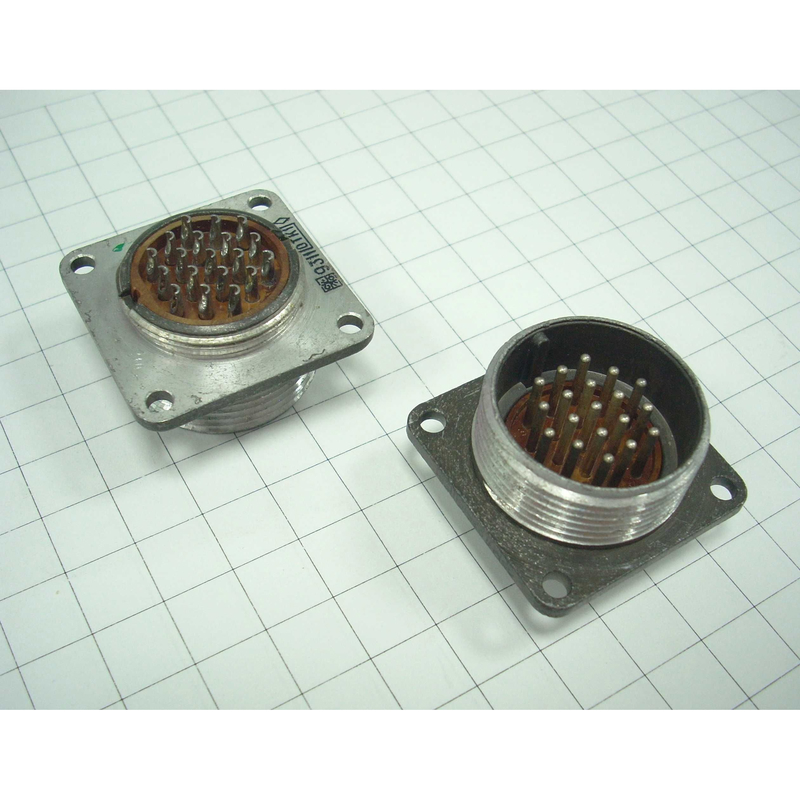

Разъем 2РМДТ18Б4Ш5В1В ГЕ0.364.126ТУ представляет собой приборную вилку, предназначенную для эксплуатации в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие изготовлено в соответствии с техническими условиями ГЕ0.364.126ТУ и применяется в узлах и блоках радиоэлектронной аппаратуры. Основная функция разъема — обеспечение надежного электрического и механического соединения длинных электрических цепей, в том числе в составе разъемных соединений приборного типа.

Конструкция вилки негерметичная. Изделие не имеет патрубка и монтируется на панель, что делает его удобным для установки в различных устройствах и блоках, где требуется компактное приборное соединение с фиксацией через резьбовое или байонетное сочленение.

Подтвержденные технические характеристики

• Условный размер соединителя: 18 мм
• Количество контактов: 4
• Номер сочетания контактов: 5
• Диаметр контактов: 1,5 мм
• Максимальная токовая нагрузка на контакт: 15 А
• Максимальная токовая нагрузка на соединитель: 50 А
• Рабочее напряжение: до 560 В, максимальное — 700 В
• Температурный диапазон: от минус 60 до плюс 100 градусов Цельсия
• Материал корпуса: алюминиевый сплав
• Покрытие контактов: серебро

Габаритные размеры

• Условный размер: 18 мм
• Размер A: 20 мм
• Размер B: 27 мм
• Размер D (левый): М18 на 1
• Размер D1: М20 на 1
• Размер L максимальный: 25 мм

Применение и конструктивные особенности

Вилка 2РМДТ18Б4Ш5В1В применяется для соединения длинных электрических цепей в радиоэлектронной аппаратуре. Механическое соединение обеспечивается резьбовым или байонетным способом, что гарантирует надежную фиксацию ответных частей при эксплуатации. Отсутствие патрубка и панельный монтаж позволяют использовать изделие в приборах и блоках с ограниченным монтажным пространством.

Разъемы серии 2РМДТ изготавливаются в различных конструктивных исполнениях. Это дает возможность подобрать подходящий вариант для конкретных условий эксплуатации, включая режимы с повышенной токовой нагрузкой и широким диапазоном рабочих температур. Совместимость с техническими условиями ГЕ0.364.126ТУ подтверждает соответствие изделия установленным требованиям для применения в составе ответственной радиоэлектронной аппаратуры.

Поставка осуществляется в заводской упаковке. Изделие относится к категории 2РМД. Указанные характеристики и габаритные размеры позволяют использовать вилку в составе разъемных соединений приборного типа, рассчитанных на постоянный и переменный ток с частотой до 3 МГц.
