ОС2РМД45БПН50Г8В1 Розетка блочная 88г

Цена:

910 ₽

В наличии: 50 шт.

Технические характеристики

ОС2РМД45БПН50Г8В1 Розетка блочная

ОС2РМД45БПН50Г8В1 — это блочная розетка (приборная), относящаяся к серии цилиндрических низкочастотных соединителей 2РМД/2РМДТ советского/российского производства, предназначенная для внутреннего объемного монтажа в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.

Она используется для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц при рабочем напряжении 560 В (максимальное — до 700 В в зависимости от исполнения).

Основные технические характеристики:

Electrical block socket

Количество контактов : 50 (гнезда).
Сочетание контактов : 8 (комбинация диаметров 1,5 мм и 2,0 мм).
Токовая нагрузка :
- На одиночный контакт Ø1,5 мм: 5 А;
- На одиночный контакт Ø2,0 мм: 7,5 А;
- Максимальная суммарная нагрузка: до 260 А.
Сопротивление контактов : не более 2,5 мОм (Ø1,5 мм) / 1,6 мОм (Ø2,0 мм).
Сопротивление изоляции : не менее 5000 МОм.
Электрическая прочность изоляции : 1850 В при 560 В рабочего.
Емкость между контактами : не более 6 пФ.
Покрытие контактов : серебро (обозначение "В").
Тип корпуса : блочный (Б), с прямым патрубком (П) и гайкой (Н) для неэкранированного кабеля.
Типоразмер корпуса : 45.
Фиксация : резьбовая.
Рабочая температура : от -60°C до +100°C.
Механическая прочность :
- Усилие расчленения: не более 392,4 Н (40 кгс);
- Удар одиночного действия: 5000 м/с² (длительность 0,1–2 мс);
- Линейное ускорение: 2000 м/с².
Климатическое исполнение : всеклиматическое, тропикоустойчивое, негерметичное.

Разбор обозначения (по аналогии с серией 2РМДТ): ОС/2РМД-45 (типоразмер) Б (блочный) П (прямой патрубок) Н (гайка) 50 (контакты) Г8 (сочетание) В (серебро) 1 (теплостойкость до 100°C).

Эта розетка соответствует ГОСТам на разъёмы 2РМ/2РМДТ и применяется в промышленной электронике, авиации, военной технике для надежного подключения.

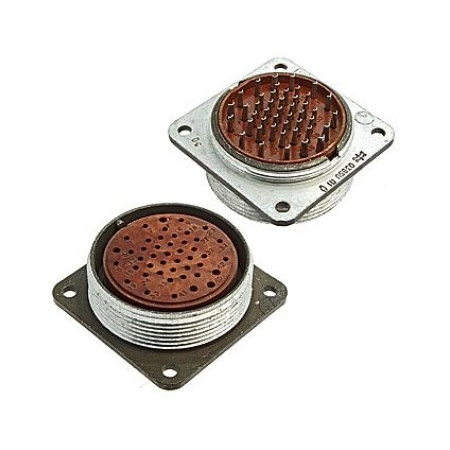

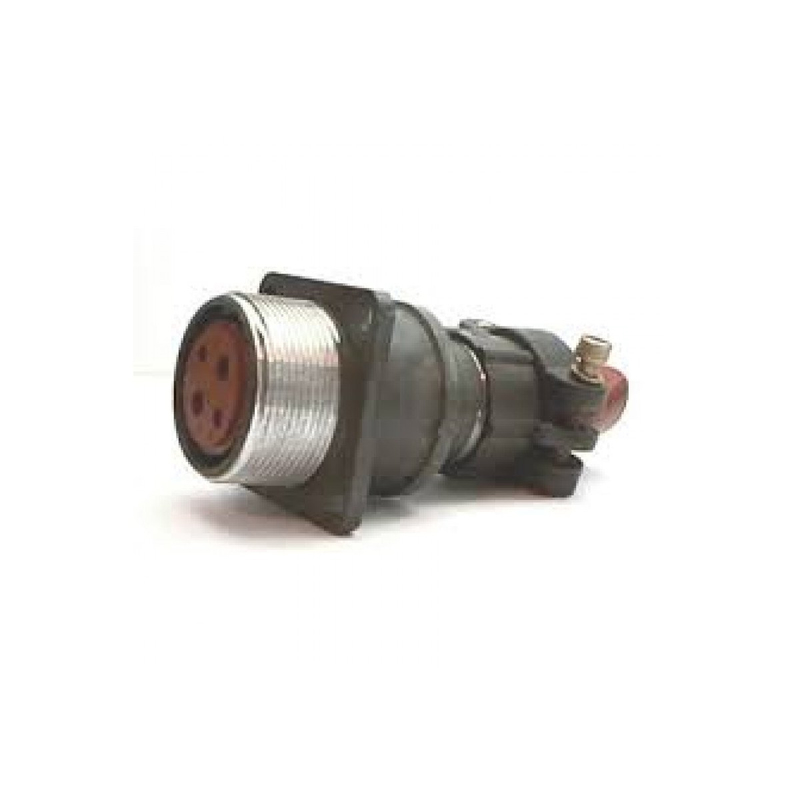

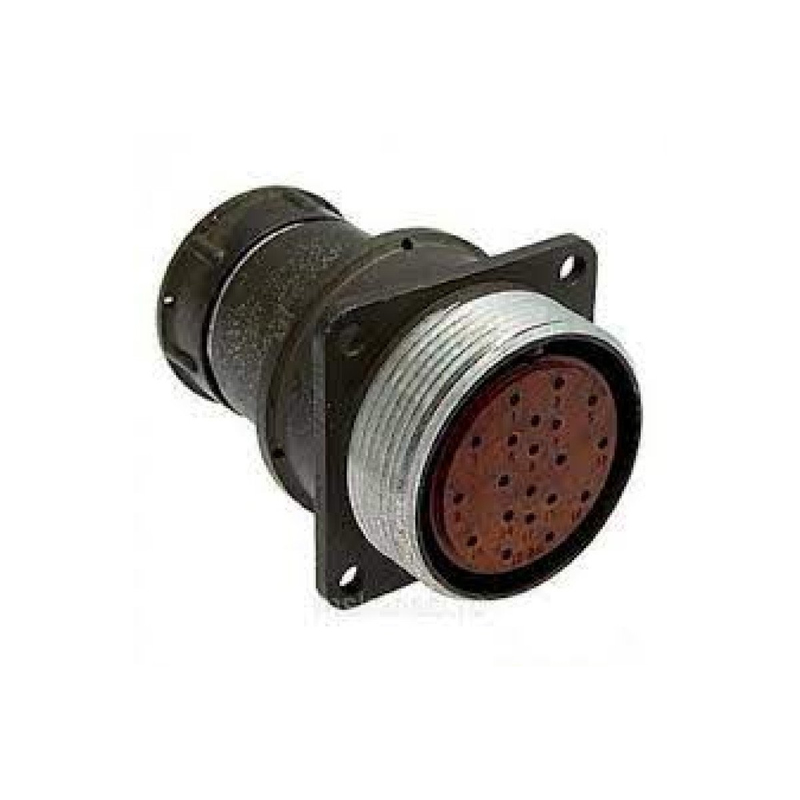

На изображении показана типичная блочная розетка серии с круглым корпусом, резьбовым патрубком и гнездовыми контактами, соответствующая внешнему виду ОС2РМД45БПН50Г8В1.

Описание

Назначение изделия

ОС2РМД45БПН50Г8В1 представляет собой блочную приборную розетку из серии цилиндрических низкочастотных соединителей 2РМД советского и российского производства. Изделие предназначено для внутреннего объемного монтажа в узлах, блоках и стойках радиоэлектронной аппаратуры специального и общего назначения. Розетка обеспечивает соединение и разъединение электрических цепей постоянного и переменного тока с частотой до 3 МГц при рабочем напряжении 560 В.

Артикул изделия — 70203. Категория — 2РМД. Данные о производителе не указаны.

Расшифровка обозначения

Маркировка построена по аналогии с серией 2РМДТ и содержит полную информацию об исполнении разъема:

ОС — общесоюзный стандарт исполнения;
2РМД — тип соединителя, цилиндрический низкочастотный;
45 — типоразмер корпуса;
Б — блочное исполнение;
П — прямой патрубок;
Н — гайка для неэкранированного кабеля;
50 — количество контактов;
Г8 — сочетание контактов;
В — покрытие контактов серебром;
1 — теплостойкость до 100 градусов Цельсия.

Подтвержденные технические характеристики

Контактная система

Розетка содержит 50 гнездовых контактов. Сочетание Г8 означает комбинацию контактов двух диаметров: 1,5 мм и 2,0 мм. Токовая нагрузка на одиночный контакт диаметром 1,5 мм составляет 5 А, на одиночный контакт диаметром 2,0 мм — 7,5 А. Максимальная суммарная нагрузка достигает 260 А. Сопротивление контактов — не более 2,5 мОм для диаметра 1,5 мм и не более 1,6 мОм для диаметра 2,0 мм. Покрытие контактов — серебро.

Электрические параметры изоляции

Сопротивление изоляции составляет не менее 5000 МОм. Электрическая прочность изоляции — 1850 В при рабочем напряжении 560 В; максимальное напряжение достигает 700 В в зависимости от исполнения. Емкость между контактами — не более 6 пФ.

Корпус и механическая прочность

Тип корпуса — блочный, с прямым патрубком и гайкой для подключения неэкранированного кабеля. Фиксация резьбовая. Усилие расчленения — не более 392,4 Н (40 кгс). Удар одиночного действия — 5000 м/с² длительностью от 0,1 до 2 мс. Линейное ускорение — 2000 м/с².

Условия эксплуатации

Рабочая температура — от минус 60 до плюс 100 градусов Цельсия. Климатическое исполнение всеклиматическое, тропикоустойчивое, негерметичное.

Применение

Розетка ОС2РМД45БПН50Г8В1 применяется в промышленной электронике, авиационной и военной технике для надежного подключения электрических цепей. Изделие соответствует государственным стандартам на разъемы серий 2РМ и 2РМДТ. Резьбовая фиксация и блочное исполнение обеспечивают устойчивость соединения при механических нагрузках и вибрациях.
