ОС 2РМДТ27КПН19Г5В1В — надёжный цилиндрический разъём для ответственных электрических соединений

ОС 2РМДТ27КПН19Г5В1В — электрический цилиндрический низкочастотный соединитель серии 2РМДТ, рассчитанный на создание разъёмных соединений в цепях постоянного и переменного тока. Исполнение применяется в радиоэлектронной, приборостроительной, промышленной и специальной аппаратуре, где важны механическая прочность, устойчивость к внешним воздействиям и стабильность электрических параметров.

Конструкция и назначение

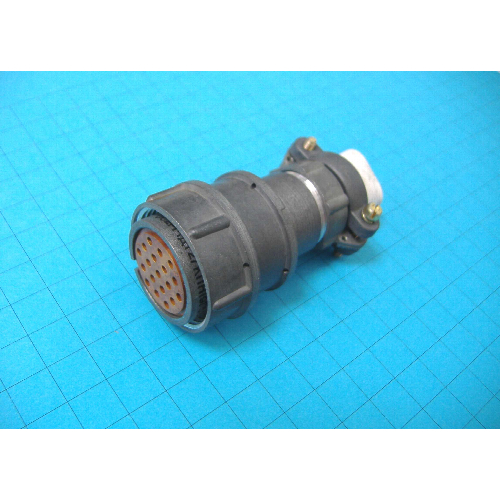

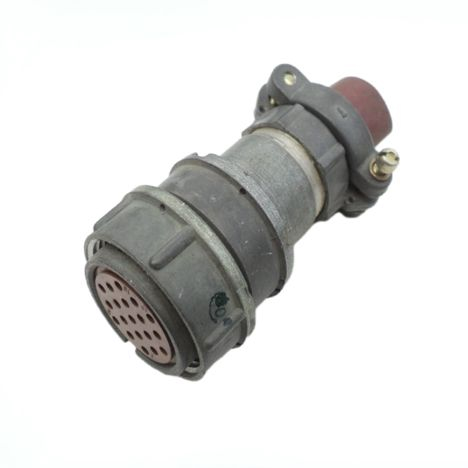

Модификация 2РМДТ27КПН19Г5В1В представляет собой кабельную розетку с прямым патрубком, предназначенную для внутреннего объёмного монтажа. Соединитель имеет металлический корпус условного размера 27 и рассчитан на подключение неэкранированного кабеля. Резьбовой механизм сочленения надёжно фиксирует вилку и розетку, снижая риск самопроизвольного разъединения при вибрации, ударах и переменных механических нагрузках.

Одношпоночная поляризация корпуса исключает неправильную ориентацию при подключении. Это особенно важно в оборудовании с плотной компоновкой, при обслуживании аппаратуры в ограниченном пространстве и в цепях, где ошибочная коммутация недопустима.

Основные технические параметры

Характерное для данной модификации контактное сопротивление составляет не более 2,5 мОм, а сопротивление изоляции в нормальных климатических условиях достигает не менее 5000 МОм. Такие показатели помогают уменьшить потери на контактных переходах и поддерживать электрическую надёжность соединения при длительной эксплуатации.

Устойчивость к эксплуатации

Разъём 2РМДТ27КПН19Г5В1В относится к негерметичным тропикоустойчивым соединителям. Его конструкция рассчитана на работу в широком температурном диапазоне и в условиях вибрационных, ударных и линейных ускорений. Допустимая синусоидальная вибрация охватывает диапазон частот от 1 до 5000 Гц при ускорении до 490 м/с², а допустимое линейное ускорение достигает 2000 м/с².

Ресурс соединителя предусматривает до 500 циклов сочленения и расчленения. В зависимости от нормативного исполнения и условий приёмки в технических данных встречаются разные значения минимальной наработки и срока сохраняемости, поэтому для ответственного применения следует сверять их с паспортом конкретной партии и действующими техническими условиями.

Где применяется разъём

2РМДТ27КПН19Г5В1В подходит для построения многоконтактных соединений между блоками, жгутами, кабельными линиями и узлами оборудования. Типичные области использования:

• радиоэлектронная и радиотехническая аппаратура;

• системы управления и автоматики;

• измерительные комплексы;

• промышленное оборудование;

• приборные шкафы и блоки питания;

• транспортная, специальная и ответственно эксплуатируемая техника.

За счёт 19 контактных позиций разъём удобен для комбинированной передачи питания, управляющих сигналов и дискретных цепей через одно механически защищённое соединение.

Особенности выбора и монтажа

При проектировании соединения следует учитывать не только число контактов, но и фактическое распределение токов, сечение подключаемых проводников, допустимый нагрев, схему распайки и ответную часть разъёма. Нельзя ориентироваться только на ток 7 А на контакт: суммарная нагрузка, тепловыделение в жгуте и условия охлаждения могут существенно влиять на допустимый режим эксплуатации.

Монтажная часть данной версии рассчитана на объёмный монтаж пайкой. При пайке важно не допускать перегрева контактной вставки, попадания флюса в изоляционные промежутки и нарушения фиксации проводов в патрубке. Для сохранения надёжности соединения также необходимо обеспечить разгрузку кабеля от растягивающих усилий и соблюдать поляризацию при сочленении.

ОС 2РМДТ27КПН19Г5В1В — практичное решение для 19-контактных силовых и сигнальных цепей, где требуются резьбовая фиксация, работа при температуре от −60 до +100 °C, устойчивость к механическим воздействиям и стабильные параметры контактной группы.
