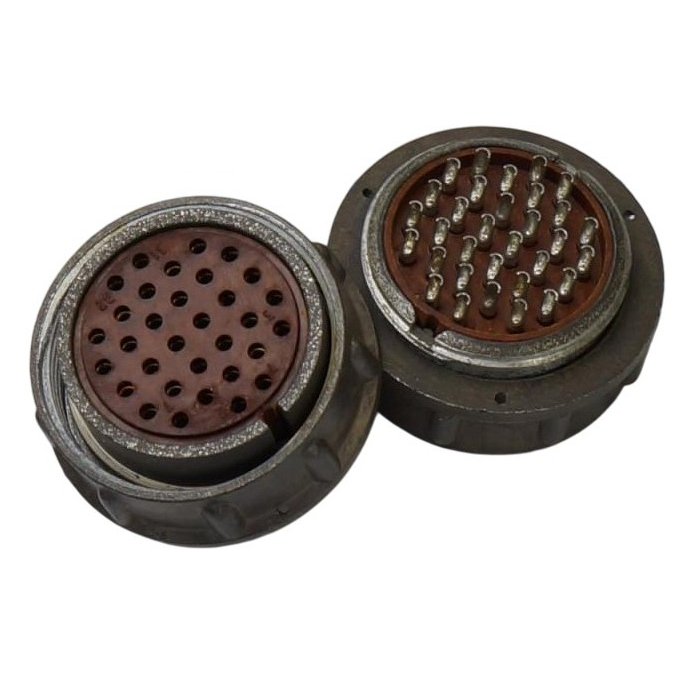

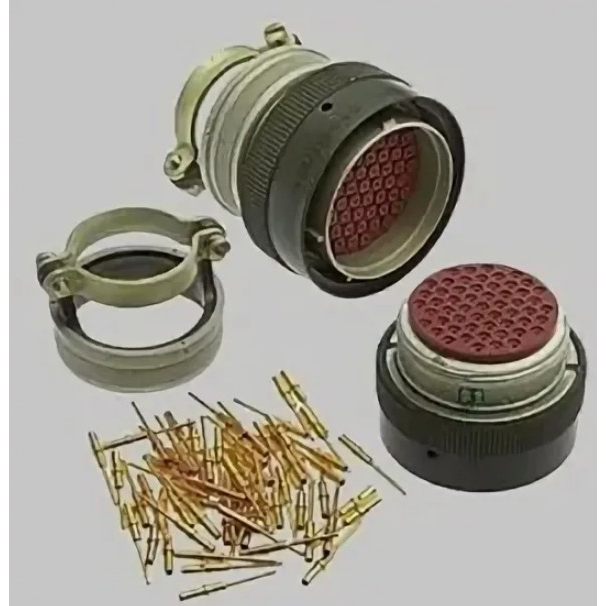

Назначение соединителя ОС 2РМД33К32Г5В1

ОС 2РМД33К32Г5В1 — электрический низкочастотный цилиндрический соединитель серии 2РМД, предназначенный для работы в цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для коммутации электрических цепей при максимальном рабочем напряжении 560 или 700 В в зависимости от конкретного исполнения.

Соединитель относится к негерметичному типу и имеет всеклиматическое исполнение, что допускает его эксплуатацию в различных климатических условиях. Модель представляет собой розетку кабельного исполнения с прямым патрубком, предназначенную для монтажа с неэкранированным кабелем.

Подтверждённые особенности и технические характеристики

Конструкция и параметры изделия определяются его маркировкой и назначением. Ниже перечислены основные характеристики, подтверждённые для данной модели.

• Тип соединителя — низкочастотный цилиндрический, негерметичный.
• Климатическое исполнение — всеклиматическое.
• Условный размер корпуса — 33.
• Вид корпуса — кабельный (К).
• Вид патрубка — прямой (П).
• Вид гайки патрубка — для неэкранированного кабеля (Н).
• Количество контактов — 32.
• Часть соединителя — розетка (Г).
• Сочетание контактов — 5, все контакты диаметром 1,5 мм.
• Покрытие контактов — серебро (В).
• Теплостойкость — до 100 °C.
• Исполнение — без специальной отметки о левой розетке.
• Сочленение — резьбовая фиксация.
• Поляризация корпусов — одношпоночная.
• Сопротивление контактов — не более 2,5 мОм.
• Максимальная токовая нагрузка на одиночный контакт — обычно не превышает 6 А для контактов диаметром 1,5 мм.

Применение и особенности монтажа

Соединитель ОС 2РМД33К32Г5В1 применяется для внутреннего монтажа в радиоэлектронной аппаратуре специального и общего назначения. Он рассчитан на работу с неэкранированными кабелями, что определяет область его использования в составе жгутов и кабельных сборок, где не требуется экранирование.

Монтаж соединителя осуществляется с помощью резьбовой фиксации, обеспечивающей надёжное механическое соединение ответных частей. Одношпоночная поляризация корпусов исключает неправильное сочленение и гарантирует правильное взаимное расположение контактов. Серебряное покрытие контактов способствует стабильности электрического сопротивления и снижению потерь в цепях.

Благодаря всеклиматическому исполнению и теплостойкости до 100 °C изделие может эксплуатироваться в аппаратуре, работающей в широком диапазоне условий. Соединитель подходит для цепей с частотой сигнала до 3 МГц и рабочим напряжением до 560 или 700 В в зависимости от исполнения.

Краткая сводка

ОС 2РМД33К32Г5В1 — кабельная розетка серии 2РМД с 32 контактами диаметром 1,5 мм, серебряным покрытием, прямым патрубком для неэкранированного кабеля и резьбовым сочленением. Артикул изделия — 7475, категория — 2РМД.
